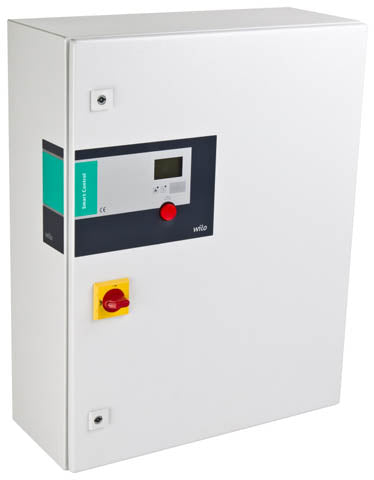

Wilo-Smart Controller zur digitalen, stufenlosen Leistungsregelung von Ein- und Mehrpumpenanlagen in Heizungs-, Klima- und Lueftungsanwendungen. Ausfuehrung SC:Fuer Ansteuerung von konventionellen Festdrehzahlpumpen ueber Schuetze (Kaskadenschaltung). Hardware Vollelektronischer Wilo-Smart Controller (SC) im Stahlblechgehaeuse (Farbe: kieselgrau), bestehend aus interner Spannungsversorgung, Mikroprozessor mit ,,Soft-SPS', analoge und digitale Ein- und Ausgaenge, LCD-Display (hintergrundbeleuchtet) zur Anzeige der Betriebsdaten, Regler-Parameter, Betriebszustaende der Pumpen, Fehlermeldungen und Historienspeicher. LEDs zur Anzeige des Anlagenzustandes (Betrieb/Stoerung), Einstellung von Betriebsparametern und Quittierung von Stoermeldungen ueber ,,Roter-Knopf Technologie', abschlieszbarer Hauptschalter, potentialfreie Kontakte fuer Sammelbetriebs- und Sammelstoermeldungen (SBM/SSM), Kontakte fuer extern Ein/Aus und 2. Sollwert, Drahtbruchueberwachung der Geberstrecke. Absicherung der Pumpenmotoren: In der Ausfuehrung Direktanlauf durch Motorschutzschalter, in der Ausfuehrung Stern-Dreieck-Anlauf durch Schmelzsicherung in Kombination mit thermischen Ausloesern. Schuetze zum Zuschalten der Pumpen, bei Ausfuehrung Stern-Dreieck-Anlauf einschlieszlich thermischen Ausloesern und Zeitrelais fuer die Stern-Dreieck-Kombination. Istwertausgabe ueber Analogsignal 0-10 V fuer externe Mess-/Anzeigemoeglichkeit, 10 V entsprechen dem Sensorendwert, Eingang 0/4-20 mA fuer externe Sollwertverstellung.Automatische, lastabhaengige Zuschaltung von 1 bis n Spitzenlastpumpe(n) in Abhaengigkeit der Regelgroeszen Druck - konstant, p-c Differenzdruck - konstant, dp-c Differenzdruck - variabel, dp-v Temperatursteller, n=f(Tx) Drehzahlsteller, n=f(analog In) Differenztemperatur - konstant, dT Softwarefunktionen Vollautomatische Regelung fuer 1 bis zu n Pumpen mittels Soll-/Istwertvergleich, 4-20 mA Sensorsignal (Drahtbruchueberwachung) fuer Regelgroeszen-Istwert, Menuefuehrung mit Symbolen und Menuenummern. 2 Parametersaetze auswaehlbar: Easy-Menue (Sollwert & Regelart) oder Expert-Menue (Betriebs- und Reglerparameter). Technische Daten Max. Anzahl ansteuerbarer Pumpen: 3 Phase: 3 Bemessungsspannung: 400 Netzfrequenz: 50/60 max. Nennleistung P2 je Pumpenmotor: 22000W Min. Nennstrom: 37.5A Max. Nennstrom: 43A Einschaltart: Star Delta (SD) Umgebungstemperatur min.: 0oC Umgebungstemperatur max.: 40oC Steuerung: ohne Frequenzumformer Montage: Fundament-Aufstellung Laenge: 400mm Breite: 600mm Hoehe: 1900mm Gewicht netto ca.: 122kg Bestellinformationen Art.-Nr.: 2538698 EAN-Nummer: 4048482308401 Gewicht netto ca.: 122kg Fabrikat: Wilo Typ: SC-HVAC System 3x22,0 kW-WM (Stern-Dreieck-Anlauf)
