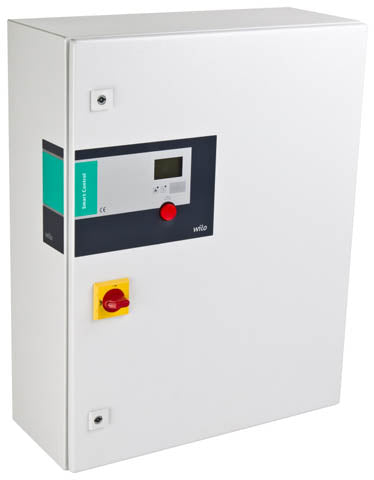

Wilo-Smart Controller zur digitalen, stufenlosen Leistungsregelung von Ein- und Mehrpumpenanlagen in Heizungs-, Klima- und Lueftungsanwendungen. Ausfuehrung SC-FC: Fuer Ansteuerung von konventionellen Festdrehzahlpumpen ueber Schuetze (Kaskadenschaltung), jedoch Regelung einer Pumpe ueber Frequenzumrichter als Grundlastpumpe, Ansteuerung der Spitzenlastpumpen in Kaskadenschaltung.. Hardware Vollelektronischer Wilo-Smart Controller (SC) im Stahlblechgehaeuse (Farbe: kieselgrau), bestehend aus interner Spannungsversorgung, Mikroprozessor mit ,,Soft-SPS', analoge und digitale Ein- und Ausgaenge, LCD-Display (hintergrundbeleuchtet) zur Anzeige der Betriebsdaten, Regler-Parameter, Betriebszustaende der Pumpen, Fehlermeldungen und Historienspeicher. LEDs zur Anzeige des Anlagenzustandes (Betrieb/Stoerung), Einstellung von Betriebsparametern und Quittierung von Stoermeldungen ueber ,,Roter-Knopf Technologie', abschlieszbarer Hauptschalter, potentialfreie Kontakte fuer Sammelbetriebs- und Sammelstoermeldungen (SBM/SSM), Kontakte fuer extern Ein/Aus und 2. Sollwert, Drahtbruchueberwachung der Geberstrecke. Absicherung der Pumpenmotoren und des Frequenzumrichters: In der Ausfuehrung Direktanlauf durch Motorschutzschalter, in der Ausfuehrung Stern-Dreickeck-Anlauf durch Schmelzsicherung in Kombination mit thermischen Ausloesern. Schuetze zum Zuschalten der Pumpen, bei Ausfuehrung Stern-Dreieck-Anlauf einschlieszlich thermischen Ausloesern und Zeitrelais fuer die Stern-Dreieck-Kombination. Frequenzumrichter mit Sinusfilter zur stufenlosen Regelung der Grundlastpumpe Istwertausgabe ueber Analogsignal 0-10 V fuer externe Mess-/Anzeigemoeglichkeit, 10 V entsprechen dem Sensorendwert, Eingang 0/4-20 mA fuer externe Sollwertverstellung.Automatische, lastabhaengige Zuschaltung von 1 bis n Spitzenlastpumpe(n) in Abhaengigkeit der Regelgroeszen Druck - konstant, p-c Differenzdruck - konstant, dp-c Differenzdruck - variabel, dp-v Temperatursteller, n=f(Tx) Drehzahlsteller, n=f(analog In) Differenztemperatur - konstant, dT Technische Daten Max. Anzahl ansteuerbarer Pumpen: 2 Phase: 3 Bemessungsspannung: 400 Netzfrequenz: 50/60 max. Nennleistung P2 je Pumpenmotor: 4000W Min. Nennstrom: 6.3A Max. Nennstrom: 10A Einschaltart: Direct Online (DOL) Umgebungstemperatur min.: 0oC Umgebungstemperatur max.: 40oC Steuerung: mit Frequenzumformer Montage: Wandmontage Laenge: 250mm Breite: 600mm Hoehe: 760mm Gewicht netto ca.: 57kg Bestellinformationen Art.-Nr.: 2538733 EAN-Nummer: 4048482308692 Gewicht netto ca.: 57kg Fabrikat: Wilo Typ: SC-FC-HVAC System 2x4,0 kW-FC-WM (Direktanlauf)
