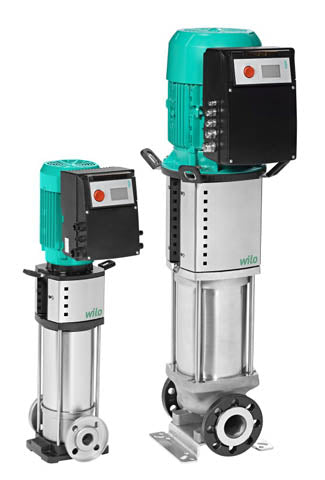

Hocheffiziente Hochdruck-Kreiselpumpe in vertikaler Ausfuehrung mit Inline-Anschluessen und mit integriertem, luftgekuehltem Frequenzumformer. Der integrierte Frequenzumformer ermoeglicht stufenlose Drehzahl-, Druckregelung und PID Regelung. Regelungsarten 'Drehzahlregelung' : Manuell mit rotem Knopf oder ueber externe Signale Druck konstant oder Druck variabel: Druckregelung mit Sensor, Sollwerteinstellung ueber roten Knopf oder ueber externe Signale PID Regelung: andere konstante Regelgroeszen (Temperatur, Volumenstrom, Druck...) mit Sensor, Sollwerteinstellung ueber roten Knopf, ueber externe Signale Das elektronische Modul bietet diverse Schutzfunktionen. Dazu gehoeren: ein Überlastschutz, die Erkennung von Wassermangel, Netzunter- oder Überspannung, einer hohen Umgebungstemperatur, einer fehlenden Phase, einer blockierten Pumpe, sowie Kurzschluss. Fehlermeldungen werden auf dem Display ausgegeben. Eingang: In1 : Eingang Sensorsignal 4-20mA, 0-10V, 0-20mA oder 2-10V In2 : Eingang Sollwert 0-20mA, 0-10V, 4-20mA oder 2-10V Ausgang: Spannungsausgang + 24 V mit max. Kontaktbelastbarkeit von 50 mA Potentialfreie Sammelstoer- und Betriebsmeldung Extern EIN/AUS Betrieb. IR-Kommunikation Steckplatz fuer Wilo IF-Module Modbus, BACnet, CAN, PLR, LON zur Anbindung an die Gebaeudeautomation Die Welle der Pumpe und die Motorwelle des Motors sind ueber eine Schalenkupplung miteinander verbunden. Ein separates Laternenwaelzlager sorgt fuer eine optimale Aufnahme von Axialkraeften. Spezielle, fest angebaute Transportoesen ermoeglichen eine einfache Pumpeninstallation. Die Pumpe ist geeignet fuer Wasserversorgung und Druckerhoehung, industrielle Umwaelzsysteme, Prozesswasser und Kuehlwasserkreislaeufe. Sie kann ebenso in Feuerloeschsystemen, Waschanlagen, sowie zur Bewaesserung eingesetzt werden. Besonderheiten/Produktvorteile Einfache Bedienung und Konfiguration durch Roten Knopf mit Blockierfunktion und Display Wirkungsgradoptimierte, lasergeschweiszte 2D/3D Hocheffizienz-Hydraulik (stroemungs- und entgasungs-optimiert) Korrosionsbestaendige Lauf- und Leitraeder und Stufengehaeuse Stroemungs- und entgasungs-optimierte Hydraulik Stroemungs- und NPSH-optimiertes Pumpengehaeuse Wartungsfreundliche Bauweise Trinkwasserzulassung fuer alle medienberuehrten Teile (EPDM-Version) Lieferumfang Mehrstufige Hochdruckkreiselpumpe Wilo Helix VE Einbau- und Betriebsanleitung Gegenflanschbolzen, Muttern und Dichtungen fuer optionale Rund-Gegenflansche Gegenflasche aus Grauguss und dazugehoerige Schrauben, Muttern und Dichtungen bei Pumpenausfuehrung PN16 mit Ovalflanschen Werkstoffe Gleitringdichtung: FKM Bestellinformationen Art.-Nr.: 4166288 EAN-Nummer: 4048482230399 Gewicht netto ca.: 195kg Fabrikat: Wilo Typ: Helix VE 1016
