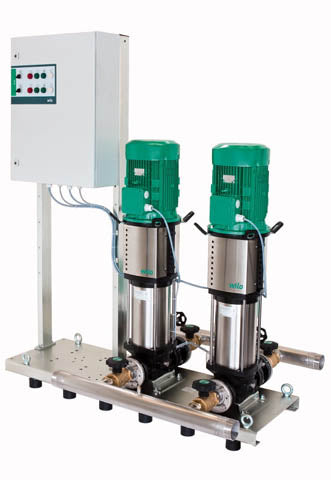

Mittelbar anzuschlieszende Druckerhoehungsanlage und vollautomatische Doppelpumpen-Kompaktanlage als homogen redundante Ausfuehrung einer Einpumpenanlage fuer Feuerloeschzwecke. Bestehend aus: 2 Stck. normalsaugenden, mehrstufigen Hochdruck-Kreiselpumpen in vertikaler Ausfuehrung, Laufraeder, Leitraeder, Stufengehaeuse sind aus Edelstahl. Die gesamte hocheffiziente Helix-Baureihe ist mit einer benutzerfreundlichen Gleitringdichtung (X-Seal) in Kartuschenbauweise und Standard-Dichtung fuer einfache Wartung ausgestattet Das flexible Laternen-Design ermoeglicht einen direkten Zugang zur Gleitringdichtung. IE2-Normmotoren, 3-phasig, 2-polig. Membrandruckbehaelter (Inhalt 8 l), saug- und druckseitige Sammelverrohrung je Pumpe: mit Rueckflussverhinderer, saug- und druckseitige Absperrarmaturen (im geoeffneten Zustand plombiert), Manometer, Druckschalter zur automatischen Anlagensteuerung. Serienmaeszig mit Pumpenschutz ohne Hilfsenergie mittels Mindestmengenabnahme ueber Bypass. Schaltgeraet FLA fuer Feuerloeschanlagen nach DIN14462. Integriert in ein Stahlblech-Gehaeuse. Homogen redundante Schaltgeraete-Ausfuehrung ohne gegenseitige Verriegelung, d.h. zwei komplette, autark arbeitende Steuerungen mit je einer Einspeisung zum Betrieb jeweils einer Pumpe. Funktionsumfang und Eignung im Sinne von DIN14462 sind gemaesz TÜV Pruefbericht nachgewiesen. Je Pumpe mit einer Steuerung bestehend aus: Eingebautem Motorschutz nur zur Signalisierung von Stoerungen. Im Testlauf ist der Motorschutz wirksam. Schalter fuer Hand-Automatik-Betrieb. Im Automatikbetrieb Schaltung der Pumpe durch Druckschalter, erweiterbar auf bis zu 8 Geber (in Reihenschaltung), z.B. Extern Ein-/Aus, Grenztaster usw. (mehr als 8 Geber auf Anfrage). Alle Gebersignale die zum Start der Pumpe fuehren koennen, sind drahtbruch- und kurzschlussueberwacht. Anlage mit programmierbarer Schaltuhr fuer regelmaeszigen Testlauf. Trockenlaufschutz-Relais, z.B. zum Anschluss von Wassermangel-Schwimmerschalter aus den WILO Vorbehaeltern FLA, Elektroden, Druckschalter usw. Wassermangel-Zustand nur zur Signalisierung von Stoerungen. Im Funktionslauf ist der Wassermangel wirksam. Mit Meldeleuchten fuer Betriebsbereitschaft (gruen), Pumpe EIN (gruen), Stoerung (rot), Pumpenanforderung (weisz) sowie potentialfreien Kontakten fuer Betriebsbereitschaft und Sammelstoerung (als gemeinsame Meldung moeglich) und Pumpe EIN. Im Sinne der grundlegenden Anforderungen der Richtlinie 2004/108/EG (EMV-Richtlinie) zum Einsatz in Industrie- und Wohnbereichen geeignet. Anlage Anschlussfertig verdrahtet und verrohrt auf Grundrahmen montiert. Es ist durch geeignete kundenseitige Masznahmen sicherzustellen, dass an jedem Wandhydranten der Flieszdruck 8 bar und der Ruhedruck 12 bar nicht ueberschritten werden. Werkstoffe Pumpenwelle: 1.4057 (AISI431) Pumpengehaeuse: EN-GJL-250 (KTL-beschichtet) Laufrad: 1.4307 (AISI304L) Bestellinformationen Art.-Nr.: 2534408 EAN-Nummer: 4048482233413 Gewicht netto ca.: 799kg Fabrikat: Wilo Typ: FLA-2 Helix V 5206/2 PN16
