• Netzanschluss: 3~400 V, 50 Hz
• Betriebsart eingetaucht: S1
• Betriebsart ausgetaucht: S1, S2-15 bzw. S2-30 (typen-
  abhängig)
• Thermische Motorüberwachung
• Schutzart: IP 68
• Isolationsklasse: F
• Medientemperatur: 3 - 40 °C
• Kabellänge: 10 m
• Kugeldurchgang von 6 mm bis 100 mm
• Dauergeschmierte Wälzlager
• Max. Tauchtiefe: 12,5 m

• Stationäre Trockenaufstellung im Kurzzeitbetrieb S1
  und S2 möglich (typenabhängig)

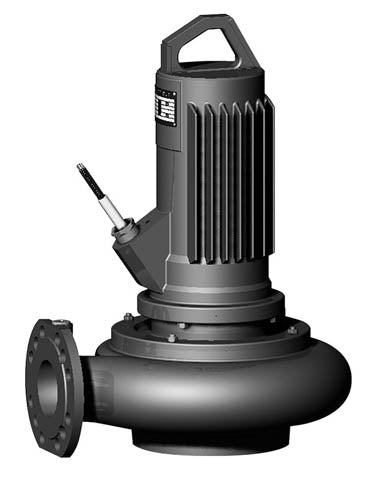

• Schwere robuste Ausführung aus Grauguss
• Einfache Installation über Einhängevorrichtung oder
  Pumpenfuß

Hydraulik

Der druckseitige Abgang ist als horizontale Flanschverbin-
dungen ausgeführt (Ausnahmen: FA 05.11W). Die maximal
mögliche Trockensubstanz beträgt je nach Hydraulik- und
Laufradtyp max. 8 %.

Es werden die folgenden Laufradformen verwendet:

• Freistromlaufrad (W)
• Einkanallaufrad (E)

Jede Einkanalhydraulik (E) ist mit einem Lauf- und Spaltring aus
gehärteten Material ausgerüstet (Ausnahme: FA 08.41E). Diese
gewährleisten langfristig eine gleichbleibend hohe Effizienz des
Aggregats.

Motor

Trockenläufermotoren (T-Motor) geben ihre Abwärme über
die Gehäuseteile direkt an das umgebende Medium ab und
können eingetaucht im Dauerbetrieb eingesetzt werden. Ab-
hängig von der Baugröße können diese im Kurzzeitbetrieb
auch ausgetaucht betrieben werden.

Die ölgefüllten Motoren (FA 05.11W und FA 05.33E) geben
ihre Abwärme über einen integrierten Wärmetauscher an das
geförderte Medium ab. Daher sind diese Motoren für den
Dauerbetrieb im ein- und ausgetauchten Zustand geeignet.

Bei allen Motoren ist eine Dichtkammer zum Schutz des Motors
vor Medieneintritt vorhanden. Diese ist von außen zugänglich
und kann optional mit einer Dichtraumelektrode überwacht
werden.

Alle verwendeten Füllmedien sind biologisch abbaubar und
unbedenklich für die Umwelt.

Die Kabeleinführung der T-Motoren sind längswasserdicht.
Die Kabellänge beträgt 10 m.

Abdichtung

Je nach Motortyp sind folgende Varianten für die medium- und
motorseitige Abdichtung möglich:

• Variante H: mediumseitig mit einer Gleitringdichtung,
  motorseitig mit einem Radialwellendichtring
• Variante G: zwei unabhängig wirkende Gleitringdicht-
  ungen
• Variante K: Blockdichtungskassette mit zwei unabhängig
  wirkenden Gleitringdichtungen

• Pumpengehäuse: EN-GJL-200 bzw. EN-GJL-250
• Laufrad: EN-GJL bzw. EN-GJS
• Statische Dichtungen: NBR
• Pumpenseitige Gleitringdichtung: SiC/SiC
• Motorseitige Gleitringdichtung: SiC/SiC (typenabhängig)
• Motorseitiger Wellendichtring: NBR (typenabhängig)
• Motorgehäuse: EN-GJL-200
• Welle: Edelstahl 1.4021

• Anschlussfertige Pumpe mit 10 m Anschlusskabel ohne
  Stecker
• Einbau- und Betriebsanleitung
