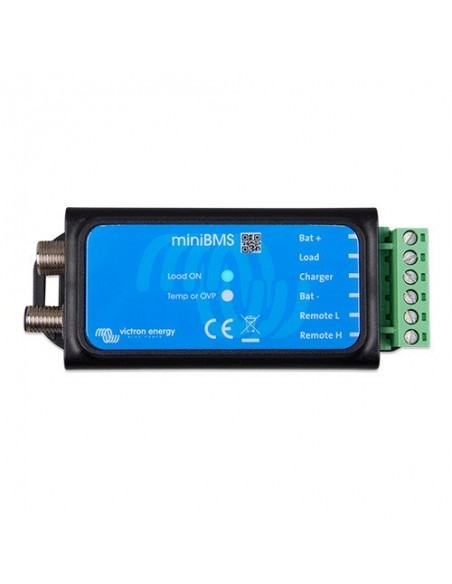

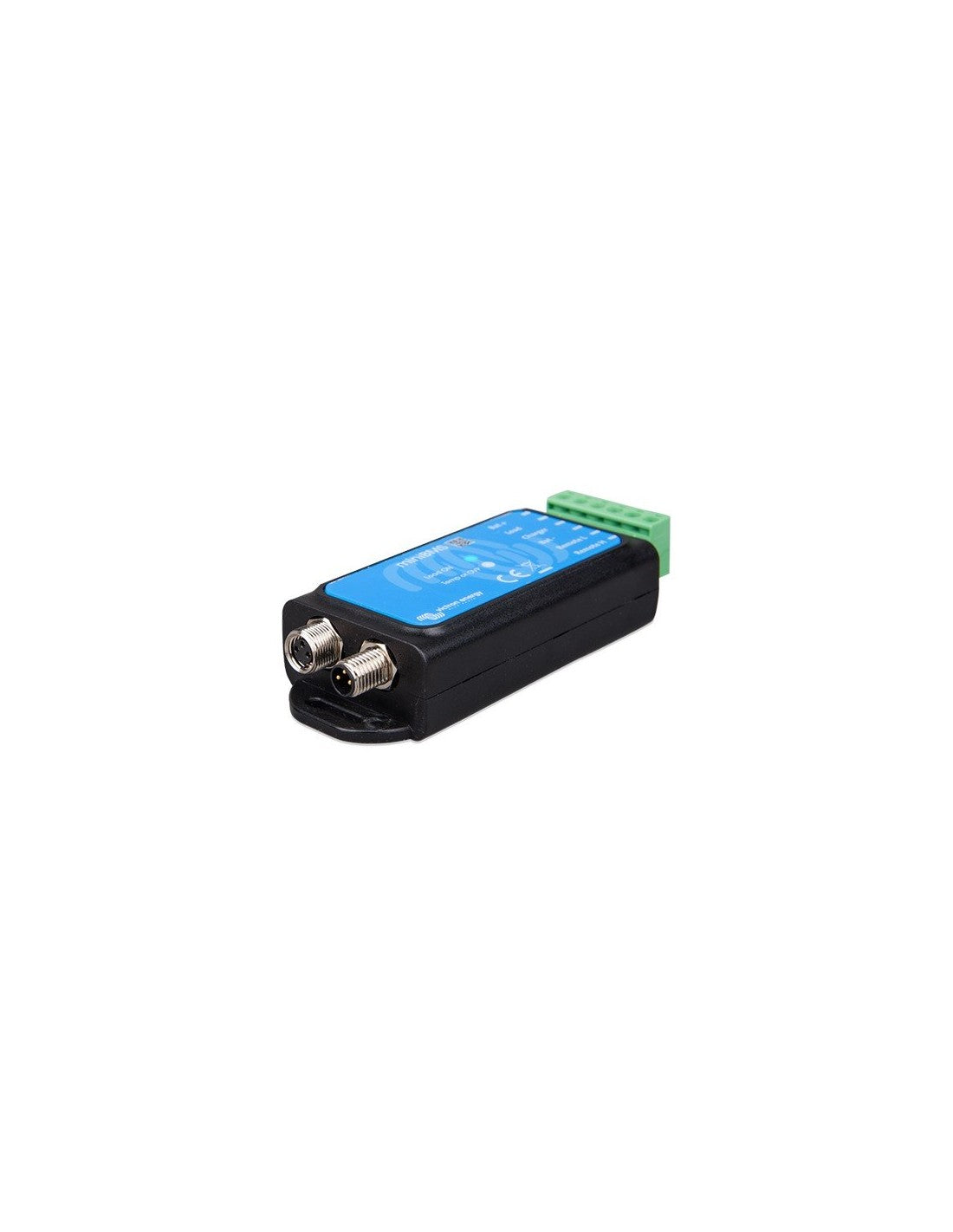

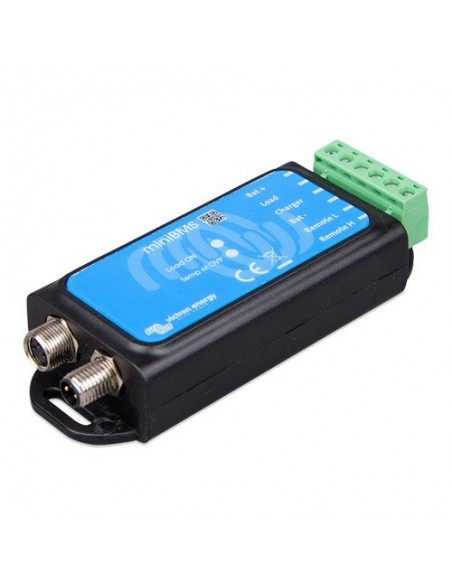

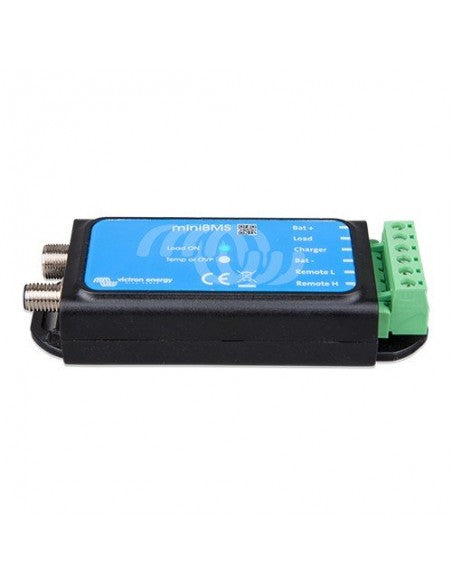

miniBMS Victron Energy Eine einfache und kostengünstige Alternative zum VE.Bus BMS Der miniBMS kann den VE.Bus BMS in mehreren Anwendungen ersetzen. Es ist jedoch nicht für die Nutzung mit VE.Bus MultiPlus und Quattro Wechselrichter/Ladegeräten geeignet: Es ist nämlich keine VE.Bus Schnittstelle vorhanden. Der miniBMS ist für die Nutzung mit Victron Smart LiFePo4 Batterien mit M8 Rundsteckverbinder ausgelegt. Der miniBMS hat zwei Ausgänge, ähnlich wie der VE.Bus BMS. Ausgang "Load Disconnect" Der Ausgang "Load" (Last) befindet sich normalerweise auf HIGH und wird auf "free floating" gesetzt, wenn eine Zell-Unterspannung unmittelbar bevorsteht. Maximaler Strom: 1 A. Der Ausgang "Load" ist nicht kurzschlussgesichert. Der Ausgang "Load" kann zur Steuerung folgender Funktionen verwendet werden: Hochstrom-Relais oder Schütz ferngesteuerter Ein/Aus Eingang von BatteryProtect, Wechselrichter oder DC-DC-Konverter oder andere Lasten. (Ein nicht-invertierendes oder invertierendes Kabel zum Ein-/Aus-Schalten kann notwendig sein. Bitte beachten den Sie hierfür das Handbuch.) Ausgang "Charge disconnect" Der Ausgang "Charger" (Ladegerät) ist normalerweise auf HIGH und wird "free floating", wenn eine Zell-Überspannung oder -Übertemperatur unmittelbar bevorsteht. Maximaler Strom: 10 mA. Der Ausgang "Charger" (Ladegerät) ist nicht geeignet, um eine induktive Last wie z. B. eine Relaisspule zu betreiben. Der Ausgang "Charger" (Ladegerät) kann zur Steuerung folgender Geräte verwendet werden: Ferngesteuerter Ein-/Ausschalter eines Ladegerätes Cyrix-Li-Lade-Relais. Cyrix-Li-ct Batterie-Koppler. Eingang "System on/off" Der Eingang "System on/off" steuert beide Ausgänge. Ist er aus, sind beide Ausgänge auf "free floating" geschaltet. Die Lasten und Ladegeräte sind also ausgeschaltet. Der Eingang "System on/off" verfügt über zwei Anschlüsse: Remote L und Remote H. Zwischen L und H lässt sich ein ferngesteuerter Ein-/Aus-Schalter oder ein Relais-Kontakt anschließen. Alternativ kann Anschluss H an einen Batterie-Pluspol oder L an einen Batterie-Minuspol geschaltet werden. Schützt 12 V, 24 V und 48 V Systeme Betriebsbereich Spannung 8 bis 70 V DC. LED Anzeigen Last AN (blau) Lastausgang hoch (Zellspannung > 2,8 V, an der Batterie regulierbar) Temp oder OVP (rot): Ausgang Ladegerät "free floating" (aufgrund der Zell-Übertemperatur (>50°C), Zell-Untertemperatur (<5 C) oder Zell-Überspannung). Technical features Normal operating Input voltage range (Vbat): 8 – 70V DC Current draw, normal operation: 2.7 mA (excluding Load output and Charger output current) Current draw, low cell voltage: 2mA Current draw, remote off: 1,5mA Load output: Normally high (Vbat – 0.1V); Source current limit: 1A (not short circuit protected); Sink current: 0A (output free floating) Charger output: Normally high (Vbat –o.6V); Source current limit: 10mA (short circuit protected); Sink current: 0A (output free floating) System on/off: Remote L and Remote H Use modes of the system on-off: a. ON when the L and H terminal are interconnected (switch or relay contact); b. ON when the L terminal is pulled to battery minus (V< 3.5V); c. ON when the H terminal is high (2.9V < VH < Vbat); d. OFF in all other conditions Operating temperature: -20 to +50°C 0 - 120°F Humidity: Max. 95% (non-condensing) Protection grade: IP20 Material and colour: ABS, matt black Weight: 0.1kg Dimensions (h x w x d): 106 x 42 x 23mm Downloads Multilingual Manual [link]
