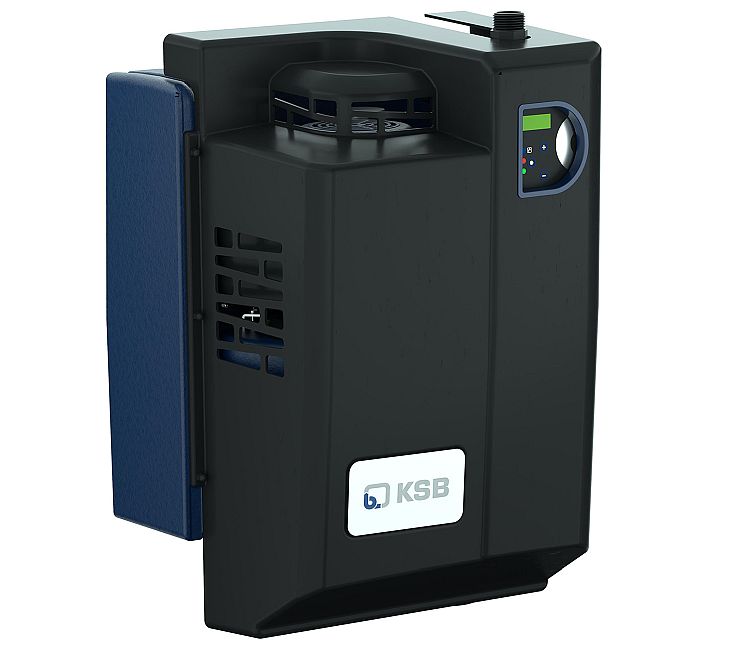

Steckerfertige Kompaktregenwassernutzungsanlage im Schutzgehäuse, mit automatischer Trinkwassernachspeisung gemäß EN1717 bei leerem Regenwasserbehälter, bedarfsorientierter Steuerung der Pumpe mit integriertem Trockenlaufschutz und programmierbarer Wasseraustausch des Nachspeisebehälters. Zusätzlich mit analoger Füllstandsmessung in dem Regenwasserbehälter und integriertem Alarmrelais.Ausführung:Kompaktregenwasseranlage, bestehend aus:- Energiesparende, mehrstufige, selbstansaugende Kreiselpumpe- Förderung von sauberem bis getrübtem Wasser ohne aggressive, abrasive oder feste Bestandteile- Anlagensteuerung, Umschaltung und Überwachung über Bedieneinheit- Dreiwege-Motorventil zur automatischen Umschaltung zwischen Regenwasserbehälter und Nachspeisebehälter- Niveausensor mit 3 m elektrischer Leitung inkl. Anschlusskopf für HyaRain 2 Plus zur Überwachung des Füllstands im Regenwasserbehälter- Anschlussmöglichkeit für optionale Vorpumpe (z. B. AmaDrainer)- Anschlussmöglichkeit für Sammelstörmeldung- Flexible Anschlusskompensatoren PN 10 für Druckseite sowie Trinkwasseranschluss (Länge ca. 30/40 cm)- Befestigungssatz für Wandmontage, bestehend aus Schrauben, Dübeln und Befestigungswinkel- Bebilderte Schnellinstallationsanleitung und BohrschabloneAnlagensteuerung:- Pumpeneinschaltung beim Öffnen eines Verbrauchers (druckabhängig)- Pumpenabschaltung, wenn alle Verbraucher geschlossen sind (strömungsabhängig)- Wassermangel- und Trockenlaufüberwachung- Reset-TasteBetriebsarten:- Automatikbetrieb- Trinkwasser-Nachspeisung (Handbetrieb)- Regenwasser-Nachspeisung (Handbetrieb)Funktionen:- LED-Anzeige von Trinkwasser-Nachspeisung oder Regenwasser-Nachspeisung, Status Pumpenaggregat, Status 3-Wegeventil- Anzeige von Betriebsdruck, Betriebsart und Fehlermeldungen im Display- Anzeige von Füllstand des Regenwasserbehälters (mit Prozentangabe) im Display- Zeitraum für den Test des 3-Wegeventils anzeigen und ändern- Zeitraum für den Trinkwasseraustausch anzeigen und ändern- Zeitraum für Regenwasserfilter-Reinigung anzeigen und zurücksetzen- Tankform ändern- Tankhöhe ändern- Schaltpegel des Tanks ändern- Fehlermeldungen anzeigen und löschen- Sammelstörmeldung aktivieren / deaktivieren- Einschaltdruck ändern- Zeitverzögerung für Trockenlauf-Fehlermeldung ändern- Zeitabstand der Anlaufversuche nach Trockenlauf ändern- Anzahl der Anlaufversuche nach Trockenlauf ändern- Funktionslauf aktivieren / deaktivieren- Messbereich Niveausensor ändernBetriebsdaten der Anlage:Volumen des Nachspeisebehälters: 13 lAnlagenenddruck pd: bis 6 barVordruck Pumpe pvor (optional): bis 1 barNachspeisedruck Trinkwasser: bis 4 barMax. Nachspeisemenge Trinkwasser bei 4 bar: ca. 1 l/sEinschaltdruck Pumpe: 2,5 barSchutzart der Anlage: IP 31Max. Geräuschpegel: 59 dBLänge Anschlusskabel: 1,5 mNetzstecker: Schuko Typ E+FPumpe:Fördermedium: Regenwasser, BrauchwasserFörderstrom: bis 3,6 m3/hFörderstrom: 1 l/sFörderhöhe: bis 45 mSaughöhe Hs: bis 7 mWSMax. zulässige Temperatur des Fördermediums: von 2 bis 35 Grad CMaximaler Betriebsdruck: 6 barAntrieb:Nennspannung: 230 VNennfrequenz: 50 HzBemessungsleistung P1: 0,81 kWNennstrom: 3,7 AWerkstoffe:Pumpengehäuse: EdelstahlDruckdeckel: Grauguss, antikorrosionsbeschichtetStufengehäuse: NorylLaufrad: NorylPumpenwelle: EdelstahlMotorgehäuse: AluminiumWellendichtung: Kohle/KeramikNachspeisebehälter: PE-LLD3-Wegeventil: MessingVerrohrung: Kunststoff/Messing (mit KTW Zulassung)Schwimmerventil: Kunststoff/nicht rostender Stahl (mit KTW Zulassung)Abmessungen und Anschlüsse:Abmessungen HyaRain 2 Plus (L x B x H): 410 mm x 360 mm x 653 mmZulaufseitiger Anschluss: R 1 Zoll Regenwasserzulauf / R 3/4 Zoll TrinkwasserzulaufDruckseitiger Anschluss: R 1 ZollÜberlaufanschluss DN 75Bestellinformationen:Gewicht netto ca.: 23,9 kgFabrikat: KSBBaureihe: HyaRain 2 PlusArtikelnummer: 29135201EAN/GTIN: 4031932666374Materialpreisgruppe: 43Zubehör:- Saugschlauch-Set, inkl. Verschraubung G 1 1/4 und Reduzierstück G 1 1/4 x 1, Länge 7 m- Fußventil mit Saugkorb und federverstärktem Rückschlagventil- Fußventil mit Feinfilter passend zu Saugschlauch- Verschraubung passend zu Saugschlauch- Schwimmer für Saugschlauch-Set, Durchm. 150 mm- Schwimmende Entnahmearmatur mit Feinfilter (Länge 2 m)- Druckbehälter (Membrandruckbehälter), 8 l- Alarmschaltgerät für Wasserwarnung
