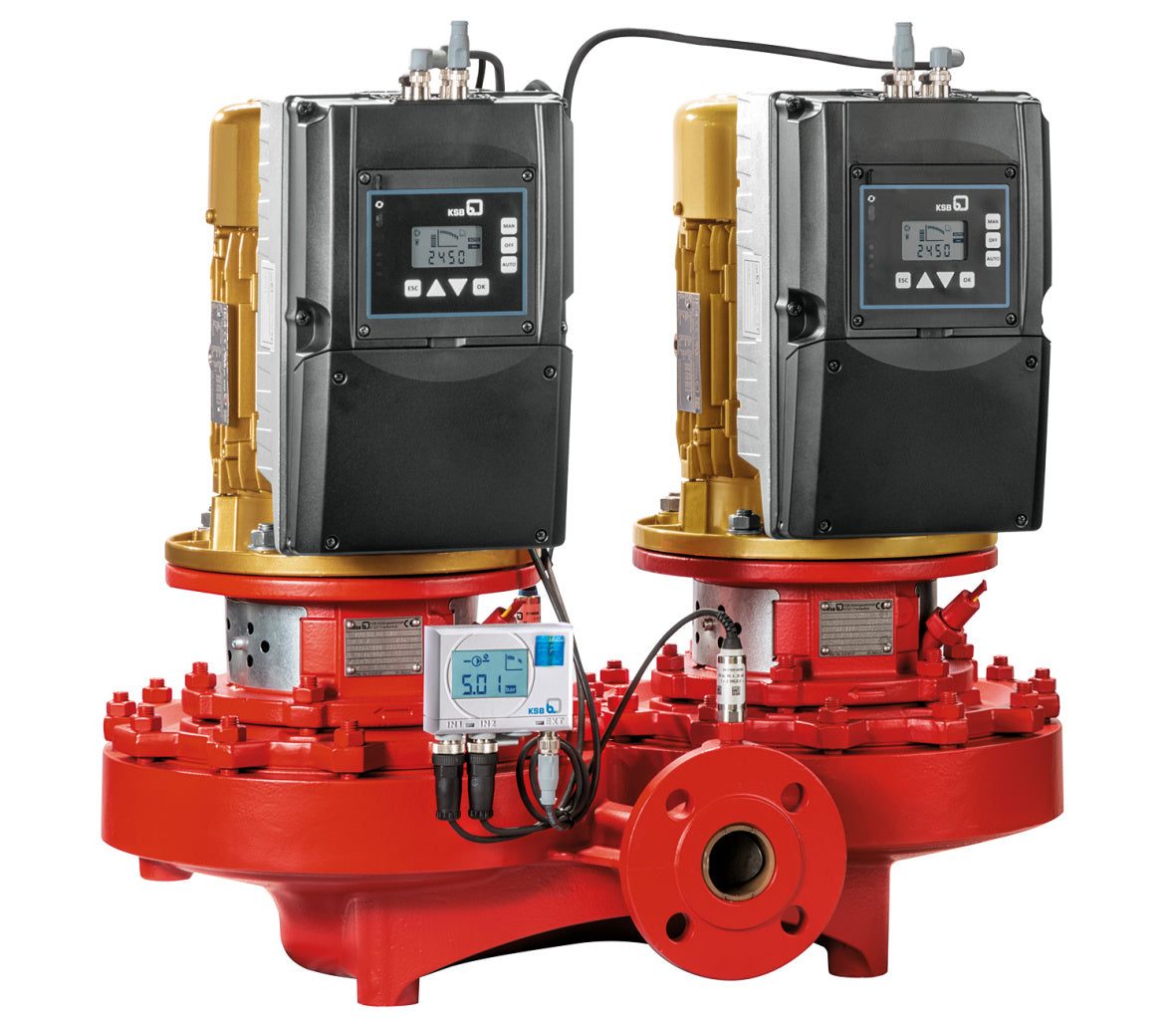

Zwei voneinander getrennte einstufige Blockpumpen in einem Pumpengehäuse in Inlinebauweise mit einer im Druckstutzen untergebrachten federbelasteten Um- schaltklappe für Einzel- und Parallelbe- trieb. Mit IEC-kompatiblen, sensorlo- sen, magnetfreien Synchron-Reluktanzmo- tor der Effizienzklasse IE4 für den Be- trieb am motormontiertem Frequenzumrich- ter. Magnetfreier Motor, ohne sogenannte Seltene Erden. Selbstgekühlter Fre- quenzumrichter mit modularem Aufbau, für eine stufenlose Drehzahlveränderung von Asynchron- u. Synchron-Reluktanzmotoren. Werkstoffen. FU-Typ : PumpDrive 2 Eco Netzspannung : 3x380 V AC -15% bis 480 V AC +10 % Netzfrequenz : 50 / 60 Hz Wirkungsgrad : 98 % - 95 % Schutzart : IP55 Umgebungstemperatur: -10 bis +50 oC Luftfeuchtigkeit : max. 85 %, keine Betauung Medientemperatur : -10 oC bis +140 oC (bei Motormontage) Eingebaute Standardbedieneinheit Anzeige der verschiedenen physikalischen Größen Druck, Förderstrom, Drehzahl, Mo- torspannung, Motorstrom, elektrische Leistung und andere. Auslesen der letzten mit Zeitstempel versehenen 100 Meldungen des Frequenz- umrichters möglich. Erzeugen einer Auslastungsstatistik über die bisherige Betriebsdauer, Laufzeit und Anzahl der Einschaltungen. Thermischer Motorschutz und dynamischer Überlastschutz durch Drehzahlbegrenzung, Trockenlaufschutz Betriebspunktschätzung und Kennfeldüber- wachung Verschiedene Regelarten: Druck, Diffe- renzdruck (sensorlos), Förderstrom (sen- sorlos), Niveau, Temperatur, Energiezäh- ler Abschaltung bei geringen Mengen (Sleep Mode) Doppelpumpenbetrieb bis zu 2 Pumpen mit M12-Modul (als Zubehör erhältlich). Intelligenter Druckaufnehmer für Pumpen, Vor-Ort-Betriebspunktanzeige bestehend aus zwei Relativdrucktransmittern und einer Anzeigeeinheit. Aufzeichnung des Lastprofils, um gegebenenfalls Optimie- rungspotenziale zur Steigerung von Energieeffizienz und Verfügbarkeit zu signalisieren. Komplett montiert, für die jeweilige Pumpe parametriert. Anschluß über M12-Steckverbinder, sofort betriebsbereit. Spiralgehäuse : Grauguss EN-GJL-250 Druckdeckel : Grauguss EN-GJL-250 Laufrad : Grauguss EN-GJL-250 Spaltringe : Grauguss EN-GJL-250 Welle : Vergütungsst. C45+N Wellenhülse : CrNiMo-Stahl Antriebslaterne : Grauguss EN-GJL-250 Gleitringdichtung : BQ1EGG Code : GG11 Fördermedium : ___________________ zul. Förder- flüssigkeitstemp. : -30 bis 110 oC Betriebstemperatur : ________ oC Förderstrom : ___________ m3/h Förderhöhe : ___________ m Pumpenenddruck : max. 16 bar Nennweite : DN 32 Nenndruck : PN 16 Motorbauform : V15 Netzspannung : 3ph 400 V Netzfrequenz : 50 Hz Nennleistung P2 : 0,55 kW Nennstrom : 1,60 A Nenndrehzahl : 1450 1/min (50 Hz) Effizienzklasse : IE4 Druckaufnehmer PumpMeter : mit Gewicht : 81,900 kg Fabrikat: KSB Baureihe: Etaline Z PumpDrive Baugröße: 032-032-160 PD2EM Artikelnummer: 48237695 EAN/GTIN: 4031932229890 Materialpreisgruppe: DW
