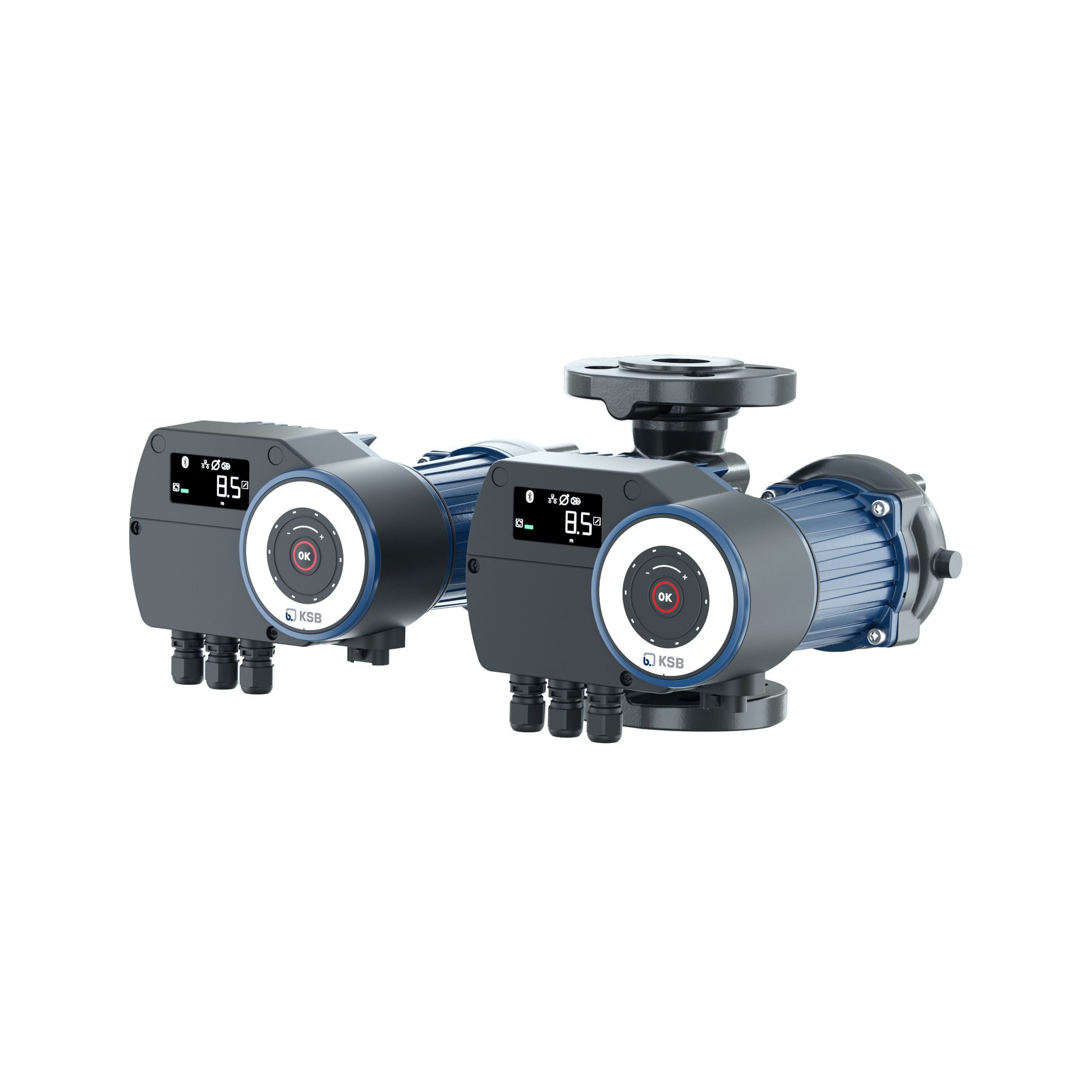

Wartungsfreie, hocheffiziente Nassläuferpumpe mit flexibler Konnektivität, blockierstromfester Synchronmotor mit ECM-Technologie, integrierte und stufenlose Differenzdruckregelung. Die Anforderungen nach ErP 2015 an den Energieeffizienzindex (EEI) werden übererfüllt. Einsetzbar für Heizungs- und Klimaanwendungen. Zweiteilige Wärmedämmschale nach EnEV und KSB-Anschlussstecker bis 400W im Lieferumfang enthalten.Betriebsarten:- Konstantdruckregelung- Proportionaldruckregelung- DynamicControl Mode mit dynamisch angepasstem Differenzdruck- Konstante Drehzahl (Boost Mode)- Temperaturgeführte DifferenzdruckregelungFunktionen:- Vorgabe der Betriebsart am Bedienelement- Vorgabe Differenzdruck-Sollwert in Meter am Bedienelement oder mittels externem Analogsignal 0-10 VDC- Vorgabe Drehzahl-Sollwert (Boost Mode) am Bedienelement oder mittels externem Analogsignal 0-10 VDC- Monitoring und Steuerung der Pumpe von der Ferne über integrierten Modbus- Bedieninterface mit integrierten Symbolen und Display zur Anzeige von Betriebsart und alternierend von aufgenommener elektrischer Leistung, Förderstrom und Förderhöhe- Anzeige von Fehlercodes im Display und in der FlowManager App- Automatischer Absenkbetrieb aktivierbar oder deaktivierbar- Automatische Entlüftungsfunktion aktivierbar- Softstart mit Anlaufstrombegrenzung- Deblockierfunktion- Programmierbarer Funktionslauf- Integrierte Motorschutzfunktionen- Kennfeldüberwachung durch max/min Flow Warnungen- Integrierte Energie-/Fördermengen-/Wärmemengenerfassung- DoppelpumpenmanagementPumpenintegrierte Kommunikationsschnittstellen:- Klemmenpaar für Modbus RTU Schnittstelle- Klemmenpaar für externes Analogsignal 0-10 VDC- Klemmenpaar für externes Ein-/Ausschalten der Pumpe- Klemmenpaar für Doppelpumpenbetrieb- Konfigurierbares Sammelstörmelderelais (Wechsler)- Konfigurierbares Betriebsmelderelais (Wechsler)- Integrierte Bluetooth LE Schnittstelle für FlowManager App- Feldbusschnittstellen durch Einsteckmodule im Klemmenkasten (Zubehör)Betriebsdaten:Fördermedium: ___________________Max. Förderstrom: 21 m3/hMax. Förderhöhe: 6 mWSZul. Medientemp. min./max.: -10-110 oCMax. Betriebsdruck: 16 barUmgebungstemperatur max.: 0-40 oCMotor/ElektronikEnergieeffizienzindex (EEI): 0.19Elektromagnetische VerträglichkeitStöraussendung P1 <= 400W: EN 55014-1, EN 61000-3-2, EN 61000-3-3Störaussendung P1 > 400W: EN 61800-3Störfestigkeit P1 <= 400W: EN 55014-2Störfestigkeit P1 > 400W: EN 61800-3Netzanschluss: 1ph 230 VAC +/- 10 %. 50/60 HzLeistungsaufnahme P1: 0.39 kWDrehzahl min./max.: 3500 1/minStromaufnahme max.:Schutzart: IPX4DWerkstoffePumpengehäuse: Grauguss KTL-beschichtet (EN-GJL-200)Laufrad: Kunststoff mit Glasfaseranteil (PSU-GF30)Pumpenwelle: Edelstahl 1.4034Lager: Keramik/KohleAnschlussmaße:Anschl. Pumpe: DN 50Anschl. Rohrleitung: DN 50Einbaulänge: 240 mmBetriebsarten:- Konstantdruckregelung- Proportionaldruckregelung- DynamicControl Mode mit dynamisch angepasstem Differenzdruck- Konstante Drehzahl (Boost Mode)- Temperaturgeführte DifferenzdruckregelungFunktionen:- Vorgabe der Betriebsart am Bedienelement- Vorgabe Differenzdruck-Sollwert in Meter am Bedienelement oder mittels externem Analogsignal 0-10 VDC- Vorgabe Drehzahl-Sollwert (Boost Mode) am Bedienelement oder mittels externem Analogsignal 0-10 VDC- Monitoring und Steuerung der Pumpe von der Ferne über integrierten Modbus- Bedieninterface mit integrierten Symbolen und Display zur Anzeige von Betriebsart und alternierend von aufgenommener elektrischer Leistung, Förderstrom und Förderhöhe- Anzeige von Fehlercodes im Display und in der FlowManager App- Automatischer Absenkbetrieb aktivierbar oder deaktivierbar- Automatische Entlüftungsfunktion aktivierbar- Softstart mit Anlaufstrombegrenzung- Deblockierfunktion- Programmierbarer Funktionslauf- Integrierte Motorschutzfunktionen- Kennfeldüberwachung durch max/min Flow Warnungen- Integrierte Energie-/Fördermengen-/WärmemengenerfassungPumpenintegrierte Kommunikationsschnittstellen:- Klemmenpaar für Modbus RTU Schnittstelle- Klemmenpaar für externes Analogsignal 0-10 VDC- Klemmenpaar für externes Ein-/Ausschalten der Pumpe- Klemmenpaar für Doppelpumpenbetrieb- Konfigurierbares Sammelstörmelderelais (Wechsler)- Konfigurierbares Betriebsmelderelais (Wechsler)- Integrierte Bluetooth LE Schnittstelle für FlowManager App- Feldbusschnittstellen durch Einsteckmodule im Klemmenkasten (Zubehör)Betriebsdaten:Fördermedium: ___________________Max. Förderstrom: 21 m3/hMax. Förderhöhe: 6 mWSZul. Medientemp. min./max.: -10 bis 110 Grad CelsiusMax. Betriebsdruck: 16 barUmgebungstemperatur max.: 40 Grad CelsiusMotor/ElektronikEnergieeffizienzindex (EEI): <= 0,18Elektromagnetische VerträglichkeitStöraussendung P1 <= 400W: EN 55014-1, EN 61000-3-2, EN 61000-3-3Störaussendung P1 > 400W: EN 61800-3Störfestigkeit P1 <= 400W: EN 55014-2Störfestigkeit P1 > 400W: EN 61800-3Netzanschluss: 1ph 230 VAC +/- 10 %. 50/60 HzLeistungsaufnahme P1:Drehzahl min./max.:Stromaufnahme max.:Schutzart: IPX4DWerkstoffePumpengehäuse: Grauguss KTL-beschichtet (EN-GJL-200)Laufrad: Kunststoff mit Glasfaseranteil (PSU-GF30)Pumpenwelle: Edelstahl 1.4034Lager: Keramik/KohleAnschlussmaße:Anschl. Pumpe: DN 50Anschl. Rohrleitung: DN 50Einbaulänge: 240 mmGewicht: 27,5 kgBestellinformationen:Fabrikat: KSBBaureihe: Calio Pro Plus ZBaugröße: 50-60Artikelnummer: 29135543EAN/GTIN: 4031932655576Materialpreisgruppe: W6
