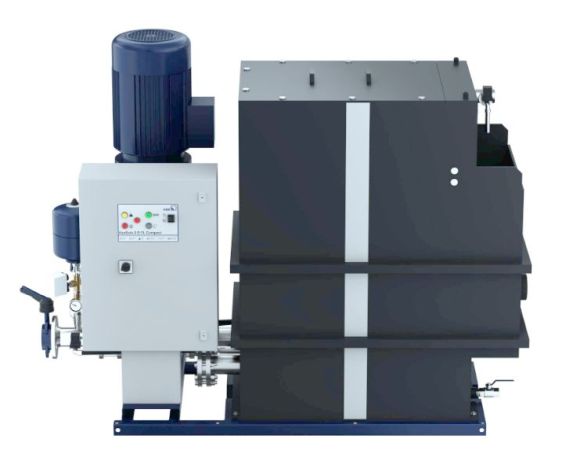

Kompakte, vollautomatische und anschlussfertige Feuerlöschtrennstation für Feuerlöschanwendungen nach DIN 14462:2023-07 in modularer Bauweise, bestehend aus einer Einzelpumpenanlage und einem Vorlagebehälter für die hygienische Trennung von Trinkwasser und Feuerlöschwasser, auf gemeinsamen Grundrahmen.Die modulare Bauweise ermöglicht eine Abtrennung der Baugruppen 'Hydraulikeinheit mit Schaltschrank' und 'Behältereinheit', die auf gemeinsamen Grundplatten stehen, für eine einfache Installation und einfaches Einbringen in Gebäuden mit eingeschränkten Platzverhältnissen.Die Anlage wird druckabhängig ein- und ausgeschaltet. Die Anlage wird auf Wassermangel zum Schutz der Pumpen vor Trockenlauf überwacht. Zur Sicherstellung der Betriebssicherheit der Pumpen wird ein täglicher Funktionslauf durchgeführt.Anlagenausstattung:- Eine normalsaugende vertikale KSB Hochdruckkreiselpumpe Movitec- Standard-Motor (IE3) nach KSB-Wahl- KSB-Rückflussverhinderer- KSB-Absperrarmatur (abschließbar und plombierbar) auf der Saug- und Druckseite der Pumpe- Membrandruckbehälter auf der Druckseite als Steuerbehälter inkl. Wartungs- / Durchströmungsventil- Druckschalter für automatische Einschaltung, drahtbruch- und kurzschlussüberwacht- Druckschalter für die Prüfung des Druckaufbaus- Schwingungsdämpfung der Anlage- Druckanzeige per Manometer- 2 x Absperrarmaturen für Steuerleitung und Bypassleitung (abschließbar und plombierbar)- Pumpenschutz durch temperaturgesteuerte Mindestmengenabnahme- Verrohrung aus Chrom-Nickel-Stahl- Anlage Anschluss an der Installationsrohrleitung (druckseitig) über Rundflansch- Grundrahmen Stahl, pulverbeschichtetVorlagebehälter mit:- Nicht kreisförmigem freiem Überlauf Typ AB nach DIN EN 13077- Drucklos (Atmosphärendruck), schwarze Farbe, in eckiger Ausführung, aus Polyethylen- Entwässerungsanschluss mit Außendurchmesser 125mm (Rohrstutzen) am Überlaufwasserauffangkasten mit integriertem Geruchsverschluss zur sicheren Abführung von Überlaufwasser- Nutzvolumen >= 450 Liter (Movitec-Größe 15 und 25)- Nutzvolumen >= 600 Liter (Movitec-Größe 40)- Trinkwassernachspeisung über Schwimmerventil G1 1/4 Zoll (Movitec 15 und 25) bzw. G2 Zoll (Movitec 40)- Zulaufleitung (Schwimmerventil) nach DVGW- Automatische Spüleinrichtung der Trinkwasserzuleitung über Magnetventil- Sensoren für Wassermangel- und Überlaufüberwachung- Kugelhahn für monatliche Funktionsprüfung des mechanischen Schwimmerventils- Prallwand zur Beruhigung der Trinkwassereinbringung- Großer Revisionsdeckel- Entleerungsstopfen Überlaufwasserauffangkasten- FüllstandsanzeigeElektroschaltgerät bestehend aus:- Schaltschrank- Anschlussfertig (Kabelverschraubungen für bauseitige Anschlüsse vorhanden)- Stromversorgungsanschluss 3/PE, AC 400 V, 50 Hz- Außenliegender Hauptschalter gegen unbefugtes Betätigen abgesichert- Steuertransformator- Anzeigeleuchte grün für Betriebsbereitschaft- Anzeigeleuchte rot für Wassermangel- Anzeigeleuchte rot für Kein Druckaufbau- Anzeigeleuchte gelb für Störung- Anzeigeleuchte weiß für Anforderung- Hand-Automatikschalter- Schaltuhr für 24-Std.-Funktionslauf (zur Aufrechterhaltung der Betriebssicherheit)- Hygiene Spülfunktion (wöchentlich) der Trinkwasserzuleitung über Schaltuhr- Fern-Ein/Aus, drahtbruch- und kurzschlussüberwacht- Anschlussklemmen für Fern-Ein/Aus- Phasenüberwachungsrelais mit Drehrichtungsüberwachung- Sanftanlasser- Motorschutzeinrichtung in Brandfall nur als Meldung- Klemmleiste mit Kennzeichnung für alle Anschlüsse- Steckeranschlüsse für eine einfache Verbindung mit den am Vorlagebehälter angebauten elektrischen Ausstattungen.- Schaltplan nach VDE und Stückliste für Elektroteile- Klemmen zur Festlegung der Funktion des TrockenlaufschutzesIm Automatikbetrieb wird die Pumpe bei Trockenlaufschutz abgeschaltet (Werkseinstellung).Anbindung an die Leitzentrale:Einzelmeldungen als potentialfreie Kontakte für:- Wassermangel- Schalterstellung Hand-Automatik- Überlauf Vorlagebehälter- Anforderung Pumpe durch Fern-Ein/Aus- Hauptschalter betätigt (Option)- Trinkwasserabschottung zeitverzögert (einstellbar)- Kein Druckaufbau- Sammelstörmeldung, z.B. für AS5 (Alarmschaltgerät) beinhaltet: Störung Pumpe (Warnung Motorschutz), Übertemperatur Pumpe, Steuerspannung fehlt, Kurzschluss oder Drahtbruch, Netzüberwachung, Zulaufventil überprüfen, Steuerspannung 230 V (Option)BetriebsdatenFördermedium: Feuerlöschwasser ohne aggressive und abrasive BestandteileMediumtemp. max.: 30 oCReservepumpe: ___________________Förderstrom Anlage: 54 m3/hFörderstrom Pumpe: 54 m3/hFörderhöhe Pumpe: 144.9 mFörderhöhe bei(Q=0): ______________ mmin. vorh. Vordruck: _________ barmax. vorh. Vordruck: _________ barmax. zul. Vordruck:8 barzulässige Vordruckschwankungen: +0,3/-0,2 bar(bei grösseren Druckschwankungen Druckminderer bzw. Druckregler vorsehen)Einschaltdruck: _________ barAusschaltdruck: _________ barzul.Anlagenenddruck: 16 barNennweite ss: G 2Nennweite ds: DN80Pumpengehäuse: EdelstahlGleitringdichtung: SiC / KohlegrafitRohrleitung: Cr-StahlBaureihe Pumpe: Movitec VFBaugröße Pumpe: 4006 BVorlagebehälter: Nutzvolumen 600 lMotor: KSB-SondermotorLeistung P2: 22 kWEinschaltart: SanftanlaufNennstrom: 37.6 AMotordrehzahl: 2900 1/minGesamtanschl.Lstg.: 26.1 kVABetriebsspannung: 3ph 400 VNetzfrequenz: 50 HzMotorschutzart: IP55Effizienzklasse: IE3Anlagengewicht: 486 kgElektrische Anlagen müssen gegen Überspannung geschützt werden (verbindlich seit 14.12.2018) (siehe DIN VDE 0100-443 (IEC60364-4-44:2007/A1:2015, modifiziert) und DIN VDE 0100-534 (IEC 60364-5-53:2001/ A2:2015, modifiziert). Jede nachträgliche Veränderung an bestehenden Anlagen verpflichtet zur Nachrüstung einer Überspannungsschutzeinrichtung nach VDE.Das Blitzschutzkonzept muss vom Betreiber oder in dessen Auftrag von einem geeigneten Anbieter zur Verfügung gestellt werden. Überspannungsschutzeinrichtungen können auf Anfrage für die Schaltgeräte angeboten werden.Bestellinformationen:Fabrikat: KSBBaureihe: HyaSolo 2 D FL CompactBaugröße: 1/4006 B CompactArtikelnummer: 29135260EAN/GTIN: 4031932549004Materialpreisgruppe: PR
