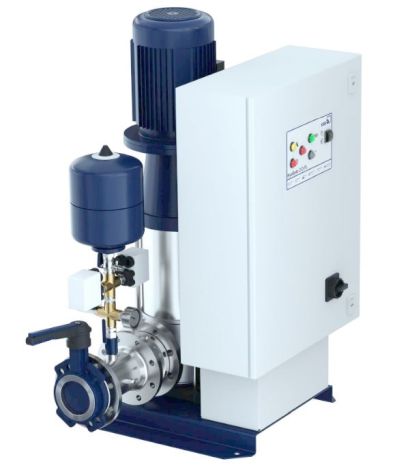

Kompakte, vollautomatische und anschlussfertige Einzelpumpenanlage für Feuerlöschanwendungen nach DIN 14462:2023-07 in modularer Bauweise. Die modulare Bauweise ermöglicht eine einfache Installation und einfaches Einbringen in Gebäuden mit eingeschränkten Platzverhältnissen.Die Anlage wird druckabhängig ein- und ausgeschaltet. Die Anlage wird auf Wassermangel zum Schutz der Pumpen vor Trockenlauf überwacht. Zur Sicherstellung der Betriebssicherheit der Pumpen wird ein täglicher Funktionslauf durchgeführt.Anlagenausstattung:- Eine normalsaugende vertikale KSB-Hochdruckkreiselpumpe Movitec- Standard-Motor (IE3) nach KSB-Wahl- KSB-Rückflussverhinderer- KSB-Absperrarmatur (abschließbar und plombierbar) auf der Saug- und Druckseite der Pumpe- Membrandruckbehälter auf der Druckseite als Steuerbehälter inkl. Wartungs- / Durchströmungsventil- Druckschalter für automatische Einschaltung, drahtbruch- und kurzschlussüberwacht- Druckschalter für die Prüfung des Druckaufbaus- Schwingungsdämpfung der Anlage- Druckanzeige per Manometer- 2 x Absperrarmaturen für Steuerleitung und Bypassleitung (abschließbar und plombierbar)- Pumpenschutz durch temperaturgesteuerte Mindestmengenabnahme- Verrohrung aus Chrom-Nickel-Stahl- Anlage Anschluss an der Installationsrohrleitung (druckseitig) über Rundflansch- Grundrahmen Stahl, pulverbeschichtetElektroschaltgerät bestehend aus:- Schaltschrank- Stromversorgungsanschluss 3/PE, AC 400 V, 50 Hz- Außenliegender Hauptschalter, gegen unbefugtes Betätigen abgesichert- Steuertransformator- Anzeigeleuchte grün für Betriebsbereitschaft- Anzeigeleuchte rot für Wassermangel- Anzeigeleuchte rot für Kein Druckaufbau- Anzeigeleuchte gelb für Störung- Anzeigeleuchte weiß für Anforderung- Hand-Automatikschalter- Schaltuhr für 24-Std.-Funktionslauf (zur Aufrechterhaltung der Betriebssicherheit)- Hygiene Spülfunktion (wöchentlich) der Trinkwasserleitung über Schaltuhr- Anschlussklemmen für Magnetventil 24 V AC für Spüleinrichtung- Fern-Ein/Aus, Drahtbruch- und kurzschlussüberwacht- Anschlussklemmen für Fern-Ein/Aus- Phasenüberwachungsrelais mit Drehrichtungsüberwachung- Sanftanlasser- Motorschutzeinrichtung in Brandfall nur als Meldung- Klemmleiste mit Kennzeichnung für alle Anschlüsse- Schaltplan nach VDE und Stückliste für Elektroteile- Klemmen zur Festlegung der Funktion des TrockenlaufschutzesAnbindung an die Leitzentrale:Einzelmeldungen als potentialfreie Kontakte für:- Wassermangel- Schalterstellung Hand-Automatik- Anforderung Pumpe durch Fern-Ein/Aus- Hauptschalter betätigt (Option)- Trinkwasserabschottung zeitverzögert (einstellbar)- Kein Druckaufbau- Sammelstörmeldung, z.B. für AS5 (Alarmschaltgerät) beinhaltet: Störung Pumpe (Warnung Motorschutz), Übertemperatur Pumpe, Steuerspannung fehlt, Kurzschluss oder Drahtbruch, Netzüberwachung, Steuerspannung 230 V (Option)Betriebsdaten:Fördermedium: Feuerlöschwasser ohne aggressive und abrasive BestandteileMediumtemp. max.: 70 oCReservepumpe: ___________________Förderstrom Anlage: 13.2 m3/hFörderstrom Pumpe: 13.2 m3/hFörderhöhe Pumpe: ______________ mFörderhöhe bei(Q=0): ______________ mmin. vorh. Vordruck: _________ barmax. vorh. Vordruck: _________ barmax. zul. Vordruck: 6 bar(bei grösseren Druckschwankungen Druckminderer bzw. Druckregler vorsehen)Einschaltdruck: _________ barAusschaltdruck: _________ barzul.Anlagenenddruck: 16 barNennweite ss: G 1 1/2Nennweite ds: R 1 1/2Pumpengehäuse: EdelstahlGleitringdichtung: SiC / HartkohleRohrleitung: Cr-StahlBaureihe Pumpe: Movitec VBaugröße Pumpe: 10/11 BMotor: KSB SondermotorLeistung P2: 4 kWEinschaltart: direktNennstrom: 7.45 AMotordrehzahl: 2900 1/minGesamtanschl.Lstg.: 5.2 kVABetriebsspannung: 3ph 400 VNetzfrequenz: 50 HzMotorschutzart: IP54Effizienzklasse: IE3Anlagengewicht: 123 kgElektrische Anlagen müssen gegen Überspannung geschützt werden (verbindlich seit 14.12.2018) (siehe DIN VDE 0100-443 (IEC60364-4-44:2007/A1:2015, modifiziert) und DIN VDE 0100-534 (IEC 60364-5-53:2001/ A2:2015, modifiziert). Jede nachträgliche Veränderung an bestehenden Anlagen verpflichtet zur Nachrüstung einer Überspannungsschutzeinrichtung nach VDE.Das Blitzschutzkonzept muss vom Betreiber oder in dessen Auftrag von einem geeigneten Anbieter zur Verfügung gestellt werden. Überspannungsschutzeinrichtungen können auf Anfrage für die Schaltgeräte angeboten werden.Bestellinformationen:Fabrikat: KSBBaureihe: HyaSolo 2 D FLBaugröße: 1/1011 BArtikelnummer: 29135329EAN/GTIN: 4031932548311Materialpreisgruppe: PR
