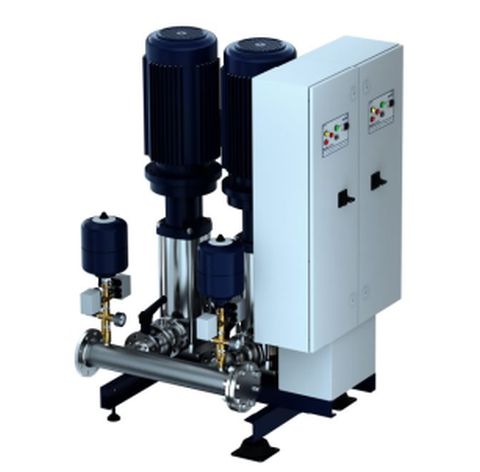

Kompakte, vollautomatische und anschlussfertige Feuerlöschanlage für Feuerlöschanwendungen nach DIN 14462:2023-07 in modularer Bauweise, bestehend aus einer Doppelpumpenanlage mit redundanter Funktion auf gemeinsamer Grundplatte.Die modulare Bauweise ermöglicht eine einfache Installation und ein einfaches Einbringen in Gebäuden mit eingeschränkten Platzverhältnissen.Die Anlage wird druckabhängig ein- und ausgeschaltet. Die Anlage wird auf Wassermangel zum Schutz der Pumpen vor Trockenlauf überwacht. Zur Sicherstellung der Betriebssicherheit der Pumpen wird ein täglicher Funktionslauf durchgeführt.Anlagenausstattung:- Zwei normalsaugende vertikale KSB-Hochdruckkreiselpumpen Movitec- Standard-Motor (IE3) je Pumpe nach KSB-Wahl- KSB-Rückflussverhinderer je Pumpe- KSB-Absperrarmatur (abschließbar und plombierbar) auf der Saug- und Druckseite je Pumpe- 2 x Membrandruckbehälter auf der Druckseite als Steuerbehälter inkl. Wartungs- / Durchströmungsventil- 2 x Druckschalter für automatische Einschaltung, drahtbruch- und kurzschlussüberwacht- 2 x Druckschalter für die Prüfung des Druckaufbaus (wenn der Pumpendruck nicht erreicht wird, erfolgt Umschaltung auf die redundante Pumpe)- Schwingungsdämpfung der Anlage- 2 x Druckanzeige per Manometer- 4 x Absperrarmaturen für Steuerleitungen und Bypassleitung (abschließbar und plombierbar)- Pumpenschutz durch temperaturgesteuerte Mindestmengenabnahme- Verrohrung aus Chrom-Nickel-Stahl- Anlage Anschluss an der Installationsrohrleitung (druckseitig) über Rundflansch- Grundrahmen Stahl pulverbeschichtetElektroschaltgerät bestehend aus:- Schaltschrank in redundanter Ausführung- Anschlussfertig (Kabelverschraubungen für bauseitige Anschlüsse vorhanden)- Stromversorgungsanschluss 3/PE, AC 400 V, 50 Hz- Außenliegender Hauptschalter pro Schaltschrank, gegen unbefugtes Betätigen abgesichert- Steuertransformator- Anzeigeleuchte grün für Betriebsbereitschaft- Anzeigeleuchte rot für Wassermangel- Anzeigeleuchte rot für Kein Druckaufbau- Anzeigeleuchte gelb für Störung- Anzeigeleuchte weiß für Anforderung- Hand-Automatikschalter- Schaltuhr für 24-Std.-Funktionslauf (zur Aufrechterhaltung der Betriebssicherheit)- Hygiene Spülfunktion (wöchentlich) der Trinkwasserzuleitung über Schaltuhr- Fern-Ein/Aus, Drahtbruch- und kurzschlussüberwacht- Phasenüberwachungsrelais mit Drehrichtungsüberwachung- Sanftanlasser- Motorschutzeinrichtung in Brandfall nur als Meldung- Klemmleiste mit Kennzeichnung für alle Anschlüsse- Schaltplan nach VDE und Stückliste für Elektroteile- Klemmen zur Festlegung der Funktion des TrockenlaufschutzesBetriebsdaten:Fördermedium: Feuerlöschwasser ohne aggressive und abrasive BestandteileMediumtemp. max.: 70 oCReservepumpe: ___________________Förderstrom Anlage: ______________ m3/hFörderstrom Pumpe: 54 m3/hFörderhöhe Pumpe: 97.8 mFörderhöhe bei(Q=0): ______________ mmin. vorh. Vordruck: _________ barmax. vorh. Vordruck: _________ barmax. zul. Vordruck: 6 bar(bei grösseren Druckschwankungen Druckminderer bzw. Druckregler vorsehen)Einschaltdruck: _________ barAusschaltdruck: _________ barzul.Anlagenenddruck: 16 barNennweite ss: DN100Nennweite ds: DN100Pumpengehäuse: EdelstahlGleitringdichtung: SiC / HartkohleRohrleitung: Cr-StahlAnzahl Pumpen: 2Baureihe Pumpe: Movitec VFBaugröße Pumpe: 40/4 BMotor: KSB-SondermotorLeistung P2: 15 kWEinschaltart: SoftstarterNennstrom: 26.2 AMotordrehzahl: 2900 1/minGesamtanschl.Lstg.: 18.2 kVABetriebsspannung: 3ph 400 VNetzfrequenz: 50 HzMotorschutzart: IP55Effizienzklasse: IE3Anlagengewicht: 623 kgElektrische Anlagen müssen gegen Überspannung geschützt werden (verbindlich seit 14.12.2018) (siehe DIN VDE 0100-443 (IEC60364-4-44:2007/A1:2015, modifiziert) und DIN VDE 0100-534 (IEC 60364-5-53:2001/ A2:2015, modifiziert). Jede nachträgliche Veränderung an bestehenden Anlagen verpflichtet zur Nachrüstung einer Überspannungsschutzeinrichtung nach VDE.Das Blitzschutzkonzept muss vom Betreiber oder in dessen Auftrag von einem geeigneten Anbieter zur Verfügung gestellt werden. Überspannungsschutzeinrichtungen können auf Anfrage für die Schaltgeräte angeboten werden.Fabrikat: KSBBaureihe: HyaDuo 2 D FLTyp:Artikelnummer: 29135445EAN/GTIN: 4031932547154Materialpreisgruppe: PR
