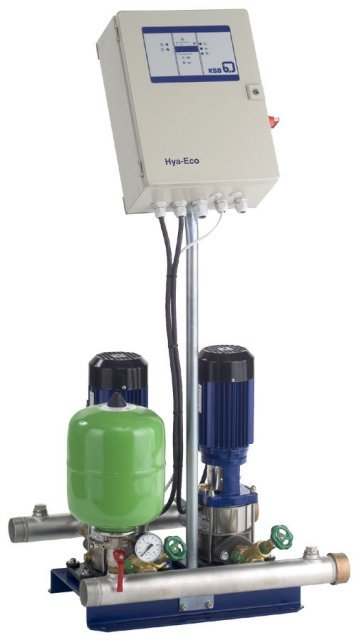

KSB Druckerhöhungs- / Feuerlöschanlage
mit Booster Control Basic,gemäß DIN 1988
Kaskadensteuerung, druckabhängig, Kom-
paktbauweise, anschlußfertig, elastische
Aufstellung der Pumpen.
Anschluß _unmittelbar/mittelbar_.
Anlagenausstattung:
- Vertikale Hochdruckkreiselpumpe(n)
Movitec V mit mediumberührten Teilen
aus Edelstahl, mit Norm-GLRD
- KSB-Sondermotoren
- Verrohrung aus CrNi-Stahl, Armaturen
aus Gußmessing/Messing
- je Pumpe 1 Rückflußverhinderer und
2 Absperrarmaturen nach DIN / DVGW
- Membrandruckbehälter 8 Ltr auf der
Druckseite als Steuerbehälter v. jeder
Pumpe durchströmt, nach DIN 4807-5,für
Trinkwasser zugel., Absperrarmatur mit
Entleerung
- Drucktransmitter auf der Enddruckseite
mit Funktionsüberwachung Life-Zero,
4-20 mA,mit Absperrarmatur und Entlee-
rung als Einstellhilfe
- Druckanzeige über manometer (Istdruck)
- Vordruckanzeige >0,5 bar über Mano-
meter
- Stahlgrundplatte mit hochwertiger Pul-
verbeschichtung und Anschlußklemme für
Potentialausgleich
Pumpen schwingungsgedämpft auf Grund-
platte montiert
Ausstattung Schaltschrank Booster-Con-
trol Basic:
- Schaltschrank IP 54, EMV-Funkentstör-
grad B, CE-Bescheinigung
- Hauptschalter abschließbar (reparatur-
schalter)
- Pumpensteuer- und Überwachungsgerät
- LED-Anzeigen der Betriebszustände
- Motorschutzschalter je Pumpe
- Transformator für Steuerspannung
- Klemmen mit Kennzeichnung für alle An-
schlüsse
- Schaltplan nach VDE und Stückliste für
Elektroteile, Steuerung werksvoreinge-
stellt
- Anschluß Not-Aus (400 V AC, max 6 A)
- Klemmeneingang für Trockenlaufschutz
digital
- von außen sichtbare Sammelbetriebs- u.
Störmeldeleuchte u. Resettaste
- Fern Ein/Aus
- Druckabhängige Ein- und Ausschaltung
der Grundlast- u. Spitzenlastpumpen
(stufenlose Einstellung möglich)
- Automatischer Pumpentausch vor jeder
Einschaltung inkl. Verwaltung der Re-
servepumpe
- Störumschaltung bei Motorstörung
- Sollwerteinstellung
Meldungen über LED:
- grün: keine Störung
- gelb: unkritische Störung,Anlage läuft
weiterhin
- rot : kritische Störung, Anlage steht
Meldungen über potentialfreie Kontakte
auf Trennklemmen:
- zur Meldung der unkritischen und kri-
tischen Störung stehen zwei Wechsler-
kontakte (Belastbarkeit 230 V, 2 A)
zur Verfügung
- Sammelstör-/Betr.meldung als Wechsler
- Sammelstörmeldung, wird ausgelöst bei
Pumpenstörung, Sensorstörung, Wasser-
mangel
Fördermedium : _F_________________
Reservepumpe : _RES_____
Förderstrom Anlage : _HQ______ m3/h
Förderstrom Pumpe : _________ m3/h
Förderhöhe : _HH______ m
Förderhöhe der DEA
bei Q=O : _HQ0_____ m
min. vorh. Vordruck: _P-______ bar
max. vorh. Vordruck: _P+______ bar
zulässige Vordruck-
schwankungen : +0,3/-0,2 bar
(bei größeren Druckschwankungen Druck-
minderer bzw. Druckregler vorsehen)
Einschaltdruck : _PE____ _ bar
Ausschaltdruck : _PAE_____ bar
max.zul.Anlagendr. : 10 bar
max. zul. Vordruck : 6 bar
