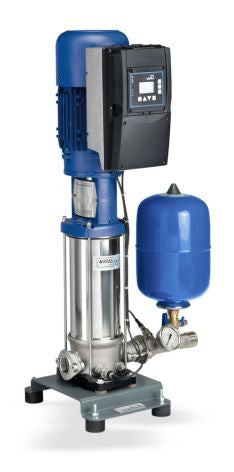

Druckerhöhungsanlage mit magnetfreiem KSB SuPremE Reluktanzmotor nach IE5 (gem. IEC/TS 60034-30-2 (2016)), KSB-Frequenzumformer zur stufenlosen Drehzahlregelung jeder einzelnen Pumpe in anschlussfertiger Kompaktbauweise. Entspricht DIN 1988-500.Funktion:Druckerhöhungsanlage für einstellbaren, konstanten Versorgungdruck mit stufenloser Drehzahlregelung zum Einsatz im Trinkwasserbereich. Die Anlage wird druckabhängig ein- und ausgeschaltet. Die Steuerung ist kundenspezifisch vorparametriert bei Auslieferung.Ausstattung:- 1 vertikale Hochdruckkreiselpumpe Movitec, mit mediumberührten Teilen aus Edelstahl- KSB SuPremE IE5 Motor auf jeder Pumpe (gem. IEC/TS 60034-30-2 (2016))- KSB Frequenzumrichter PumpDrive Eco motormontiert- Rückflussverhinderer im Druckstutzen der Pumpe- Mit Flowjet durchströmter 8-l-Membrandruckbehälter auf der Druckseite als Steuerbehälter mit Absperrarmatur und Entleerungsventil- Drucksensor zur Steuerung des Versorgungsdrucks mit Flowjet Absperrarmatur und Manometer- Bei unmittelbarem Anschluss ist ein Drucksensor mit Manometer und Absperrarmatur für Trockenlaufschutz der Anlage enthalten oder bei mittelbarem Anschluss ist der Trockenlaufschutz in der Zusatzausstattung auszuwählen. Bei mittelbarem Anschluss im Saugbetrieb ist der Trockenlaufschutz anzufragen.- Drucksammler anschließbar über Gewinde- Pulverbeschichtete Grundplatte- Abschließbarer Hauptschalter in einem mitgelieferten Gehäuse mit 1,5 m Kabel- Alle Komponenten auf einer Grundplatte montiert- Fußset als höhenausgleich für unebene UntergründeBetriebsdaten:Förderstrom Anlage: ______________ m3/hFörderstrom Pumpe : 3.3 m3/hFörderhöhe Pumpe : ______________ mFörderhöhe bei(Q=0): ______________ mmin. vorh. Vordruck: _________ barmax. vorh. Vordruck: _________ barFördermedien: Trinkwasser, Brauchwasser, Kühlwasser ohne aggressive und abrasive BestandteileMediumtemperatur: 60 Grad CelsiusBetriebsdruck: bis 16 barSchutzart Anlage IP55Betriebsspannung: 3ph 400 V 50 HzAntrieb:- Motor: KSB SupremE- Effizienzklasse: IE5- Schutzart Anlage: IP55- Leistungsaufnahme je Pumpe P1:- Nenndrehzahl:2900 1/min- Stromaufnahme max.:Überwachung/Steuerung/Regelung:- Funktionsüberwachung Drucksensor- Störungsquittierung manuell oder automatisch- Eingebauter Motorschutz- Rohrbruchdetektion: Anlage schaltet ab, wenn Solldruck nicht erreicht werden kann- Funktionslauf parametrierbarKommunikation/Schnittstellen:- 1 potenzialfreier Digitaleingang für externen Trockenlaufschutz- Potenzialfreie Einzelmeldungen für Betriebs- und Störmeldungen am KSB-Frequenzumformer abgreifbar- Fernwartung mit KSB Servicetool- Anzeige am Display: Anzeige der Betriebsstunden pro Pumpe, Systemdruck, Status Trockenlaufschutz, Vordruck, Alarme und Warnungen (inkl. Historie), 3 farbige LEDs an Steuerung für störungsfreien Betrieb (grün), Warnungen (gelb) und Alarme (rot)Werkstoffe:- Pumpe: medienberührte Bauteile aus Edelstahl- Verrohrung: Edelstahl- Armaturen: Messing und Edelstahl, trinkwassergeeignet- Grundplatte: Stahl pulverbeschichtetZertifizierung:Die Anlage ist für Trinkwasser geeignet. Zertifizierungen nach ACS (Frankreich) und WRAS (England) sind vorhanden. Die Rückflussverhinderer und Absperrklappen bis DN50 sind DVGW-zugelassen.Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit hygienisch behandeltem Wasser unterzogen und nach der Prüfung verschlossen. Während des Tests überprüft KSB kontinuierlich die Qualität des Testwassers. Prüfzeugnis auf Wunsch erhältlich.Technik:zul.Anlagenenddruck: 16 barBaureihe Pumpe: MovitecBaugröße Pumpe: 02/14Leistung P2: 1.1 kWEinschaltart: Sanftanlauf am FUNennstrom: 3.5 AMotordrehzahl: 2900 1/minGesamtanschl.Lstg.: 1.39 kVABetriebsspannung: 3ph 400 VNetzfrequenz: 50 HzMotorschutzart: IP55Effizienzklasse: IE5Anlagengewicht: 40,71 kgMaße und Anschlüsse:Saugseite: G 1 1/4Druckseite: G 1 1/4Bestellinformationen:Fabrikat: KSBBaureihe: DeltaSolo SVPBaugröße: 1-02/14Artikelnummer: 48278816EAN/GTIN: 4031932316002Materialpreisgruppe: LA
