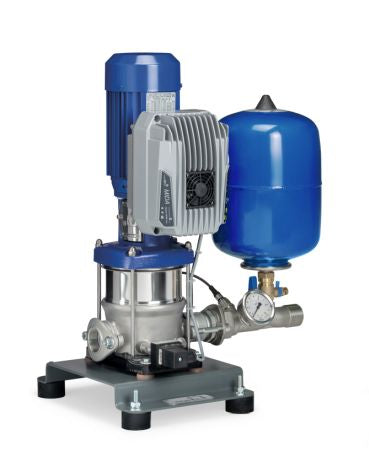

Vollautomatische Einpumpen-Druckerhöhungsanlage mit stufenloser Drehzahlregelung in anschlussfertiger Kompaktbauweise. Entspricht DIN 1988-500.Funktion:Druckerhöhungsanlage für einstellbaren, konstanten Versorgungdruck mit stufenloser Drehzahlregelung zum Einsatz im Trinkwasserbereich. Die Anlage wird druckabhängig ein- und ausgeschaltet.Ausstattung:- 1 vertikale Hochdruckkreiselpumpe Movitec, mit mediumberührten Teilen aus Edelstahl- KSB IE3 Motor (>= 0,75 kW)- Frequenzumrichter motormontiert- Rückflussverhinderer im Druckstutzen der Pumpe, pro Pumpe- Mit Flowjet durchströmter 8-l-Membrandruckbehälter auf der Druckseite als Steuerbehälter mit Absperrarmatur und Entleerungsventil- Drucksensor zur Steuerung des Versorgungsdrucks mit Flowjet Absperrarmatur und Manometer- Bei unmittelbarem Anschluss ist ein Drucksensor mit Manometer und Absperrarmatur für Trockenlaufschutz der Anlage enthalten oder bei mittelbarem Anschluss ist der Trockenlaufschutz in der Zusatzausstattung auszuwählen. Bei mittelbarem Anschluss im Saugbetrieb ist der Trockenlaufschutz anzufragen.- Drucksammler anschließbar über Gewinde- Pulverbeschichtete Grundplatte- 1,5 m Anschlusskabel mit Schuko-Stecker für Spannungsversorgung- Alle Komponenten auf einer Grundplatte montiert- Fußset als Höhenausgleich für unebene UntergründeBetriebsdaten:Förderstrom Anlage: ______________ m3/hFörderstrom Pumpe : ______________ m3/hFörderhöhe Pumpe : ______________ mFörderhöhe bei(Q=0): ______________ mmin. vorh. Vordruck: _________ barmax. vorh. Vordruck: _________ barFördermedien: Trinkwasser, Brauchwasser, Kühlwasser ohne aggressive und abrasive BestandteileMediumtemperatur: 60 Grad CelsiusBetriebsdruck: bis 16 barSchutzart Anlage IP55Betriebsspannung: 1ph 230 V 50 HzAntrieb:- Motor: KSB-Motor- Effizienzklasse: IE-- Schutzart Anlage: IP55- Leistungsaufnahme je Pumpe P1:- Nenndrehzahl:2900 1/min- Stromaufnahme max.:Überwachung/Steuerung/Regelung:- Energieeffiziente stufenlose Regelung durch Frequenzumrichter- Integrierter elektronischer TrockenlaufschutzKommunikation/Schnittstellen:- Bedienfeld mit Funktionstasten- LEDs zur Anzeige Funktion und StörungWerkstoffe:- Pumpe: medienberührte Bauteile aus Edelstahl- Verrohrung: Edelstahl- Armaturen: Messing und Edelstahl, trinkwassergeeignet- Grundplatte: Stahl pulverbeschichtetZertifizierung:Die Anlage ist für Trinkwasser geeignet. Zertifizierungen nach ACS (Frankreich) und WRAS (England) sind vorhanden. Die Rückflussverhinderer und Absperrklappen bis DN50 sind DVGW-zugelassen.Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit hygienisch behandeltem Wasser unterzogen und nach der Prüfung verschlossen. Während des Tests überprüft KSB kontinuierlich die Qualität des Testwassers. Prüfzeugnis auf Wunsch erhältlich.Technik:zul.Anlagenenddruck: 16 barBaureihe Pumpe: MovitecBaugröße Pumpe: 04/03Leistung P2: 0.55 kWEinschaltart: Sanftanlauf am FUNennstrom: 4.5 AMotordrehzahl: 2900 1/minGesamtanschl.Lstg.: 1.04 kVABetriebsspannung: 1ph 230 VNetzfrequenz: 50 HzMotorschutzart: IP55Effizienzklasse: IE-Anlagengewicht: 28,85 kgMaße und Anschlüsse:Saugseite: G 1 1/4Druckseite: G 1 1/4Bestellinformationen:Fabrikat: KSBBaureihe: DeltaSolo MVPBaugröße: 1-04/03Artikelnummer: 48281245EAN/GTIN: 4031932338578Materialpreisgruppe: LA
