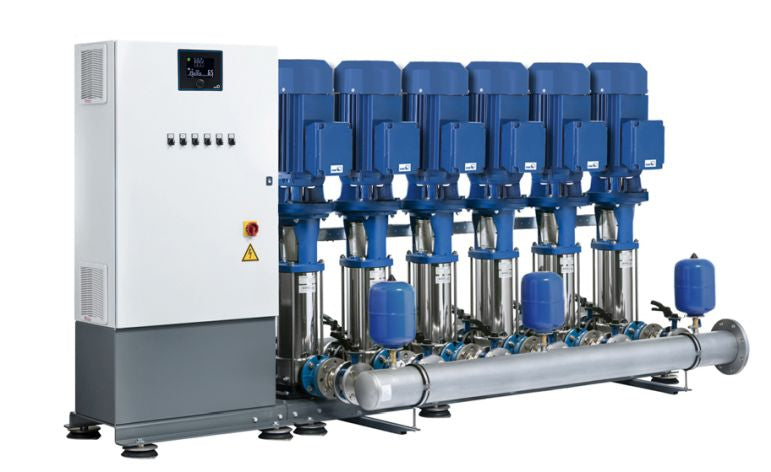

Druckerhöhungsanlage anschlussfertig mit Standard-Schaltschrankmontiertem Frequenzumformer zur stufenlosen Drehzahlregelung jeder einzelnen Pumpe und KSB BoosterCommand Pro Plus Steuerung, konstanter Versorgungsdruck am Verbraucher, Einschaltung druckabhängig, Ausschaltung bedarfsabhängig, elastische Aufstellung aller Pumpen auf gemeinsamer Grundplatte. Entspricht DIN 1988-500.Funktion:Druckerhöhungsanlage mit konstantem Versorgungdruck zum Einsatz im Trinkwasserbereich. Jede Pumpe ist drehzahlgeregelt und im Wechsel im Betrieb zur Sicherstellung gleicher Laufzeit bei allen Pumpen. Die Anlage wird druckabhängig ein- und ausgeschaltet. Die Steuerung ist kundenspezifisch vorparametriert bei Auslieferung.Ausstattung:- KSB IE3 Motor (bis 7,5 kW)- Pro Pumpe ein Frequenzumrichter im Schaltschrank eingebaut- KSB Booster Command Pro Plus Steuerung mit Passwortschutz gegen unbefugten Zugriff- Je ein längenverstellbarer Rückflussverhinderer pro Pumpe zur einfacheren Wartung und je eine abschließbare Absperrarmatur auf der Saug- und Druckseite jeder Pumpe- Mit Flowjet durchströmter 8-l-Membrandruckbehälter auf der Druckseite als Steuerbehälter mit Absperrarmatur und Entleerungsventil- Drucksensor zur Steuerung des Versorgungsdrucks mit Flowjet Absperrarmatur und Manometer- Bei unmittelbarem Anschluss ist ein Drucksensor mit Manometer und Absperrarmatur für Trockenlaufschutz der Anlage enthalten oder bei mittelbarem Anschluss ist der Trockenlaufschutz in der Zusatzausstattung auszuwählen. Bei mittelbarem Anschluss im Saugbetrieb ist der Trockenlaufschutz anzufragen.- Abschließbarer Hauptschalter am Schaltschrank- Saug- und Drucksammler einseitig anschließbar über Gewinde oder Rundflansch (Bei mittelbarem Anschluss im Saugbetrieb sind der saugseitige Sammler und die Rückschlagklappen nicht enthalten)- Alle Komponenten auf einer Grundplatte montiert- Pumpen schwingungsgedämpft auf Grundplatte montiert- Fußset als Höhenausgleich für unebene UntergründePumpendaten:- Fördermedium: ___________________- Mediumtemp. max.: 60 oC- Anschlussart: ___________________- Anzahl Pumpen: ___________________- Stufenzahl: ___________________- Reservepumpe: ___________________- Förderstrom Pumpe: 9 m3/h- Förderhöhe Pumpe: ______________ m- Vordruck min.: _________ bar- Förderstrom Pumpe bei Q=0: ___________________- Nenndruck der Anlage: bis PN16Betriebsdaten Anlage:- Gesamtförderstrom: ___________________- Einschaltdruck: ___________________- Enddruck/Solldruck: ___________________- Enddruck bei Q=0: ___________________Motor/Elektronik:Leistung P2: 2.2 kWEinschaltart: Sanftanlauf am FUNennstrom: 19.8 AMotordrehzahl: 2900 1/minGesamtanschl.Lstg.: 11.9 kVABetriebsspannung: 3ph 400 VNetzfrequenz: 50 HzMotorschutzart: IP55Motor: KSB-MotorEffizienzklasse: IE3Anlagengewicht: 326,29 kgMaße und Anschlüsse:Saugseite: G 2Druckseite: G 2Abmessungen LxBxH: 1990 x 704 x 1675 mmÜberwachung/Steuerung/Regelung:- Funktionsüberwachung Drucksensor- Störungsquittierung manuell oder automatisch- Eingebauter Motorschutz- Rohrbruchdetektion: Anlage schaltet ab, wenn Solldruck nicht erreicht werden kann- Funktionslauf parametrierbar- Grundlast/Spitzenlastbetrieb einstellbar- Betrieb Mit/Ohne Reservepumpe wählbarBedienung/Anzeige:- Hintergrundbeleuchtetes Farbdisplay mit sensitivem Navigationsknopf zur Symbolanzeige Betrieb/Störung/Fehlermeldung- Menüführung mit Symboldarstellung, Anzeige von Betriebsparametern bzw. Einstellung von Sollwert und Betriebsart der Pumpen- Standard Bluetooth-Anschluss für App-Bedienung möglich- Anzeige von Pumpenstatus und Druck-Istwert- Betriebsstundenzähler je Pumpe- Betriebsstundenzähler für Gesamtanlage- Schaltspielzähler je Pumpe- Notbetrieb-0-Automatik pro PumpeKommunikation/Schnittstellen:- 1 Digitaleingang für externen Trockenlaufschutz- 2 potenzialfreie Digitalausgänge für Sammelstörmeldung (Alarm oder Warnung)- Pro Pumpe einen potentialfreien Digitalausgang für Pumpe in Betrieb- Pro Pumpe einen potentialfreien Digitalausgang für Pumpe in Störung- Notbetrieb-0-Automatik Schalter pro Pumpe- Standard Bluetooth-Anschluss für App-Bedienung möglich- Anzeige am Display:o Systemdrucko Status Trockenlaufschutzo Vordrucko Alarme und Warnungen (inkl. Historie)Bussysteme (Standard):- Modbus RTUBussysteme (optional):- BACnet MS/TP- Profibus DPWerkstoffe:- Pumpengehäuse: 1.4308- Verrohrung: Edelstahl- Armaturen: Messing, Edelstahl oder Grauguss, trinkwassergeeignet- Grundplatte: Stahl pulverbeschichtetZertifizierung:Die Anlage ist für Trinkwasser geeignet. Zertifizierungen nach ACS (Frankreich) und WRAS (England) sind vorhanden. Die Rückflussverhinderer und Absperrklappen bis DN50 sind DVGW-zugelassen. Die metallenen Werkstoffe entsprechen der Positivliste der metallenen Werkstoffe des Umweltbundesamtes (UBA).Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit hygienisch behandeltem Wasser unterzogen und nach der Prüfung verschlossen. Während des Tests überprüft KSB kontinuierlich die Qualität des Testwassers. Prüfzeugnis auf Wunsch erhältlich.Maße und Anschlüsse:Saugseite: G 2Druckseite: G 2Bestellinformationen:Fabrikat: KSBBaureihe: DeltaMacro VCBaugröße: 4-06/10Artikelnummer: 05083156EAN/GTIN: 4031932385770Materialpreisgruppe: LD
