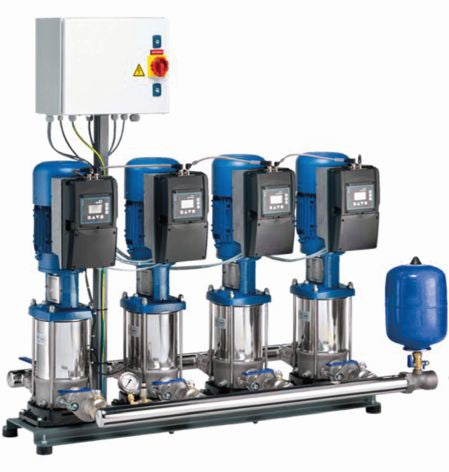

Druckerhöhungsanlage mit magnetfreiem KSB SuPremE Reluktanzmotor nach IE5, KSB-Frequenzumformer zur stufenlosen Drehzahlregelung jeder einzelnen Pumpe in anschlussfertiger Kompaktbauweise. Entspricht DIN 1988-500.Funktion:Druckerhöhungsanlage für einstellbaren, konstanten Versorgungdruck zum Einsatz im Trinkwasserbereich. Jede Pumpe ist drehzahlgeregelt und im Wechsel im Betrieb zur Sicherstellung gleicher Laufzeit bei allen Pumpen. Die Anlage wird druckabhängig ein- und ausgeschaltet. Die Steuerung ist kundenspezifisch vorparametriert bei Auslieferung.Ausstattung:- 4 vertikale Hochdruckkreiselpumpe(n) Movitec mit medienberührten Teilen aus Edelstahl- KSB SuPremE IE5 Motor auf jeder Pumpe (gem. IEC/TS 60034-30-2 (2016)- KSB Frequenzumrichter PumpDrive Eco motormontiert- Je ein Rückflussverhinderer pro Pumpe und je eine abschließbare Absperrarmatur auf der Saug- und Druckseite jeder Pumpe- Mit Flowjet durchströmter 8-l-Membrandruckbehälter auf der Druckseite als Steuerbehälter mit Absperrarmatur und Entleerungsventil- Drucksensor zur Steuerung des Versorgungsdrucks mit Flowjet Absperrarmatur- Drucksensor für Trockenlaufschutz der Anlage mit Flowjet Absperrarmatur- Manometer zur Druckanzeige- Abschließbarer Hauptschalter am Schaltschrank- Saug- und Drucksammler einseitig anschließbar über Gewinde oder Rundflansch- Alle Komponenten auf einer Grundplatte montiert- Pumpen schwingungsgedämpft auf Grundplatte montiert- Fußset als Höhenausgleich für unebene UntergründeBetriebsdaten:Förderstrom Anlage: ______________ m3/hFörderstrom Pumpe : ______________ m3/hFörderhöhe Pumpe : ______________ mFörderhöhe bei(Q=0): ______________ mmin. vorh. Vordruck: _________ barmax. vorh. Vordruck: _________ barFördermedien: Trinkwasser, Brauchwasser, Kühlwasser ohne aggressive und abrasive BestandteileMediumtemperatur: 60 Grad CelsiusBetriebsdruck: bis 16 barSchutzart Anlage: IP55Betriebsspannung: 3ph 400 V +NNetzfrequenz: 50 HzAntrieb:Hocheffizienter magnetfreier Motor: KSB SupremEEffizienzklasse: IE5Überwachung/Steuerung/Regelung:- Funktionsüberwachung Drucksensor- Störungsquittierung manuell oder automatisch- Eingebauter Motorschutz- Rohrbruchdetektion: Anlage schaltet ab, wenn Solldruck nicht erreicht werden kann- Funktionslauf parametrierbarKommunikation/Schnittstellen:- 1 potenzialfreie Digitaleingänge für externe Trockenlaufschutz- Potentialfreier Kontakt je Frequenzumrichter für Störung und Status- Fernwartung mit KSB Servicetool- Anzeige am Display: Anzeige der Betriebsstunden pro Pumpe, Systemdruck, Status Trockenlaufschutz, Vordruck, Alarme und Warnungen (inkl. Historie), 3 farbige LEDs an Steuerung für störungsfreien Betrieb (grün), Warnungen (gelb) und Alarme (rot)Werkstoffe:- Pumpe: medienberührte Bauteile aus Edelstahl- Verrohrung: Edelstahl- Armaturen: Messing oder Edelstahl, trinkwassergeeignet- Grundplatte: Stahl pulverbeschichtetZertifizierung:Die Anlage ist für Trinkwasser geeignet und hat die Zertifizierungen nach ACS (Frankreich) und WRAS (England). Alle verwendeten Komponenten und Materialen sind DVGW-zugelassen.Technik:zul.Anlagenenddruck: 16 barBaureihe Pumpe: MovitecBaugröße Pumpe: 04/04Leistung P2: 0.75 kWEinschaltart: Sanftanlauf am FUNennstrom: 11.8 AMotordrehzahl: 2900 1/minGesamtanschl.Lstg.: 3.88 kVABetriebsspannung: 3ph 400 VNetzfrequenz: 50 HzMotorschutzart: IP55Effizienzklasse: IE5Anlagengewicht: 146,81 kgMaße und Anschlüsse:Saugseite: G 1 1/2Druckseite: G 1 1/2Bestellinformationen:Fabrikat: KSBBaureihe: DeltaBasic SVPBaugröße: 4-04/04Artikelnummer: 48276284EAN/GTIN: 4031932325721Materialpreisgruppe: L1
