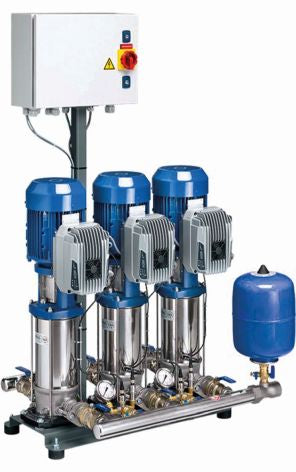

Druckerhöhungsanlage Delta Eco MVP mit Standard-Frequenzumformer zur stufenlosen Drehzahlregelung jeder einzelnen Pumpe, konstanter Versorgungsdruck am Verbraucher, Kompaktbauweise, anschlussfertig, Einschaltung druckabhängig, Ausschaltung bedarfsabhängig, elastische Aufstellung aller Pumpen. Entspricht DIN 1988-500.Funktion:Druckerhöhungsanlage für einstellbaren, konstanten Versorgungdruck zum Einsatz im Trinkwasserbereich. Jede Pumpe ist drehzahlgeregelt und im Wechsel im Betrieb zur Sicherstellung gleicher Laufzeit bei allen Pumpen. Die Anlage wird druckabhängig ein- und ausgeschaltet. Die Steuerung ist kundenspezifisch vorparametriert bei Auslieferung.Ausstattung:- 3 vertikale Hochdruckkreiselpumpe Movitec, mit mediumberührten Teilen aus Edelstahl- KSB IE3 Motor (>=0.75kW) mit FU- Je ein Rückflussverhinderer pro Pumpe und je eine abschließbare Absperrarmatur auf der Saug- und Druckseite jeder Pumpe- Mit Flowjet durchströmter 8-l-Membrandruckbehälter auf der Druckseite als Steuerbehälter mit Absperrarmatur und Entleerungsventil- 1 Drucksensor für jeden Frequenzumrichter zur Steuerung des Versorgungsdrucks- Druckschalter für Trockenlaufschutz der Anlage- Manometer zur Druckanzeige- Abschließbarer Hauptschalter am Schaltschrank- Saug- und Drucksammler einseitig anschließbar über Gewinde oder Rundflansch- Alle Komponenten auf einer Grundplatte montiert- Pumpen schwingungsgedämpft auf Grundplatte montiert- Fußset als Höhenausgleich für unebene UntergründeBetriebsdaten:Förderstrom Anlage: ______________ m3/hFörderstrom Pumpe : ______________ m3/hFörderhöhe Pumpe : ______________ mFörderhöhe bei(Q=0): ______________ mmin. vorh. Vordruck: _________ barmax. vorh. Vordruck: _________ barFördermedien: Trinkwasser, Brauchwasser, Kühlwasser ohne aggressive und abrasive BestandteileMediumtemperatur: 60 Grad CelsiusBetriebsdruck: bis 16 barSchutzart Anlage IP55Betriebsspannung: 3ph 400 V +N 50 HzAntrieb:- Motor: KSB Motor- Effizienzklasse: IE3- Schutzart Anlage: IP55Überwachung/Steuerung/Regelung:- Energieeffiziente Stufenlose Regelung durch Frequenzumrichter- Integrierter elektronischer Trockenlaufschutz- Automatischer Pumpenwechsel zur Sicherstellung gleicher Laufzeiten der Pumpen- Automatischer Pumpenwechsel bei Ausfall einer Pumpe- Spitzenlastpumpen: Beide Pumpen im ParallelbetriebKommunikation/Schnittstellen:- 1 potenzialfreier Digitaleingang für externen Trockenlaufschutz- Bedienfeld mit Funktionstasten- LEDs zur Anzeige Funktion und StörungWerkstoffe:- Pumpe: medienberührte Bauteile aus Edelstahl- Verrohrung: Edelstahl- Armaturen: Messing oder Edelstahl, trinkwassergeeignet- Grundplatte: Stahl pulverbeschichtetZertifizierung:Zertifizierungen ACS (Frankreich) und WRAS (England). Alle Komponenten und Materialen DVGW-zugelassen, trinkwassergeeignet.Technik:zul.Anlagenenddruck: 16 barBaureihe Pumpe: MovitecBaugröße Pumpe: 15/01Leistung P2: 1.1 kWEinschaltart: Sanftanlauf am FUNennstrom: 7 AMotordrehzahl: 2900 1/minGesamtanschl.Lstg.: 4.14 kVABetriebsspannung: 3ph 400 VNetzfrequenz: 50 HzMotorschutzart: IP55Effizienzklasse: IE3Anlagengewicht: 171,916 kgMaße und Anschlüsse:Saugseite: DN 65Druckseite: DN 65Bestellinformationen:Fabrikat: KSBBaureihe: DeltaBasic MVPBaugröße: 3-15/01Artikelnummer: 48245730EAN/GTIN: 4031932392716Materialpreisgruppe: L1
