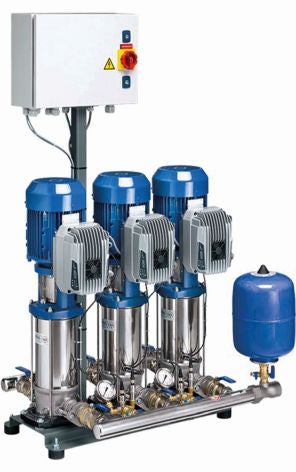

Druckerhöhungsanlage anschlussfertig mit Standard-Frequenzumformer zur stufenlosen Drehzahlregelung jeder einzelnen Pumpe, konstanter Versorgungsdruck am Verbraucher, Kompaktbauweise, anschlussfertig, Einschaltung druckabhängig, Ausschaltung bedarfsabhängig, elastische Aufstellung aller Pumpen. Entspricht DIN 1988-500.Funktion:Druckerhöhungsanlage für einstellbaren, konstanten Versorgungdruck zum Einsatz im Trinkwasserbereich. Jede Pumpe ist drehzahlgeregelt und im Wechsel im Betrieb zur Sicherstellung gleicher Laufzeit bei allen Pumpen. Die Anlage wird druckabhängig ein- und ausgeschaltet. Die Steuerung ist kundenspezifisch vorparametriert bei Auslieferung.Ausstattung:- 2 vertikale Hochdruckkreiselpumpe Movitec, mit mediumberührten Teilen aus Edelstahl- KSB IE3 Motor (>=0.75kW) mit FU- Pro Pumpe ein Frequenzumrichter am Motor montiert- Je ein Rückflussverhinderer pro Pumpe und je eine abschließbare Absperrarmatur auf der Saug- und Druckseite jeder Pumpe- Mit Flowjet durchströmter 8-l-Membrandruckbehälter auf der Druckseite als Steuerbehälter mit Absperrarmatur und Entleerungsventil- 1 Drucksensor für jeden Frequenzumrichter zur Steuerung des Versorgungsdrucks und Manometer- Bei unmittelbarem Anschluss ist ein Druckschalter mit Manometer und Absperrarmatur für Trockenlaufschutz der Anlage enthalten oder bei mittelbarem Anschluss ist der Trockenlaufschutz in der Zusatzausstattung auszuwählen. Bei mittelbarem Anschluss im Saugbetrieb ist der Trockenlaufschutz anzufragen.- Abschließbarer Hauptschalter am Schaltschrank- Saug- und Drucksammler einseitig anschließbar über Gewinde oder Rundflansch. (Bei mittelbarem Anschluss im Saugbetrieb sind der saugseitige Sammler und die Rückschlagklappen nicht enthalten.)- Alle Komponenten auf einer Grundplatte montiert- Pumpen schwingungsgedämpft auf Grundplatte montiert- Fußset als Höhenausgleich für unebene UntergründeBetriebsdaten:Förderstrom Anlage: ______________ m3/hFörderstrom Pumpe : ______________ m3/hFörderhöhe Pumpe : ______________ mFörderhöhe bei(Q=0): ______________ mmin. vorh. Vordruck: _________ barmax. vorh. Vordruck: _________ barFördermedien: Trinkwasser, Brauchwasser, Kühlwasser ohne aggressive und abrasive BestandteileMediumtemperatur: 60 Grad CelsiusBetriebsdruck: bis 16 barSchutzart Anlage IP55Betriebsspannung: 3ph 400 V +N 50 HzAntrieb:- Motor: KSB Motor- Effizienzklasse: IE-- Schutzart Anlage: IP55Überwachung/Steuerung/Regelung:- Energieeffiziente Stufenlose Regelung durch Frequenzumrichter- Integrierter elektronischer Trockenlaufschutz- Automatischer Pumpenwechsel zur Sicherstellung gleicher Laufzeiten der Pumpen- Automatischer Pumpenwechsel bei Ausfall einer Pumpe- Spitzenlastpumpen: Beide Pumpen im ParallelbetriebKommunikation/Schnittstellen:- 1 potenzialfreier Digitaleingang für externen Trockenlaufschutz- Bedienfeld mit Funktionstasten- LEDs zur Anzeige Funktion und StörungWerkstoffe:- Pumpe: medienberührte Bauteile aus Edelstahl- Verrohrung: Edelstahl- Armaturen: Messing oder Edelstahl, trinkwassergeeignet- Grundplatte: Stahl pulverbeschichtetZertifizierung:Die Anlage ist für Trinkwasser geeignet. Zertifizierungen nach ACS (Frankreich) und WRAS (England) sind vorhanden. Die Rückflussverhinderer und Absperrklappen bis DN50 sind DVGW-zugelassen.Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit hygienisch behandeltem Wasser unterzogen und nach der Prüfung verschlossen. Während des Tests überprüft KSB kontinuierlich die Qualität des Testwassers. Prüfzeugnis auf Wunsch erhältlich.Technik:zul.Anlagenenddruck: 16 barBaureihe Pumpe: MovitecBaugröße Pumpe: 02/03Leistung P2: 0.37 kWEinschaltart: Sanftanlauf am FUNennstrom: 4.5 AMotordrehzahl: 2900 1/minGesamtanschl.Lstg.: 1.1 kVABetriebsspannung: 3ph 400 VNetzfrequenz: 50 Hz HzMotorschutzart: IP55Effizienzklasse: IE-Anlagengewicht: 73,394 kgMaße und Anschlüsse:Saugseite: G 1 1/2Druckseite: G 1 1/2Bestellinformationen:Fabrikat: KSBBaureihe: DeltaBasic MVPBaugröße: 2-02/03Artikelnummer: 48281305EAN/GTIN: 4031932329965Materialpreisgruppe: L1
