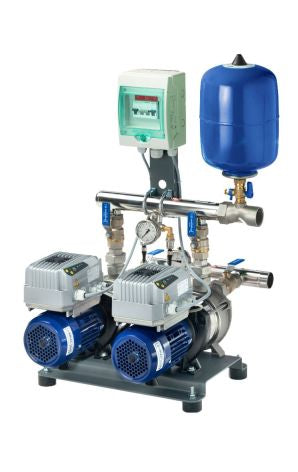

Vollautomatische Doppelpumpen-Druckerhöhungsanlage mit stufenloser Drehzahlregelung in anschlussfertiger Kompaktbauweise, Entspr. DIN 1988-500.Funktion:Druckerhöhungsanlage für einstellbaren, konstanten Versorgungdruck mit stufenloser Drehzahlregelung zum Einsatz im Trinkwasserbereich. Die Anlage wird druckabhängig ein- und ausgeschaltet.Ausstattung:- Horizontale Comeo Hochdruckkreiselpumpen mit medienberührten Teilen aus Edelstahl- KSB IE3 Motor (>= 0,75 kW)- Frequenzumrichter motormontiert- Rückflussverhinderer im Druckstutzen der Pumpe- Je eine abschließbare Absperrarmatur auf der Saug- und Druckseite jeder Pumpe- Mit Flowjet durchströmter 8-l-Membrandruckbehälter auf der Druckseite als Steuerbehälter mit Absperrarmatur und Entleerungsventil- 1 Drucksensor für jeden Frequenzumrichter zur Steuerung des Versorgungsdrucks mit Flowjet Absperrarmatur- Manometer zur Druckanzeige- Elektrische Anschlussbox mit Hauptschalter für jede Pumpe- Saug- und Drucksammler einseitig anschließbar über Gewinde- Alle Komponenten auf einer Grundplatte montiert- Pumpen schwingungsgedämpft auf Grundplatte montiert- Fußset als Höhenausgleich für unebene UntergründeBetriebsdaten:Förderstrom Anlage: ______________ m3/hFörderstrom Pumpe : ______________ m3/hFörderhöhe Pumpe : 29.9 mFörderhöhe bei(Q=0): ______________ mmin. vorh. Vordruck: _________ barmax. vorh. Vordruck: _________ barFördermedien: Trinkwasser, Brauchwasser, Kühlwasser ohne aggressive und abrasive BestandteileMediumtemperatur: max. 40 Grad CelsiusBetriebsdruck: bis 10 barSchutzart Anlage IP55Betriebsspannung: 3ph 400 V +N 50 HzAntrieb:KSB IE3 Motor IP55Überwachung/Steuerung/Regelung:- Energieeffiziente stufenlose Regelung- Leistungsaufnahme je Pumpe P1:- Nenndrehzahl:- Stromaufnahme max.:Überwachung/Steuerung/Regelung:- Energieeffiziente stufenlose Regelung durch Frequenzumrichter- Integrierter elektronischer Trockenlaufschutz- Automatischer Pumpenwechsel zur Sicherstellung gleicher Laufzeiten der Pumpen- Automatischer Pumpenwechsel bei Ausfall einer Pumpe- Spitzenlastpumpen: Beide Pumpen im ParallelbetriebKommunikation/Schnittstellen:- Bedienfeld mit Funktionstasten- LEDs zur Anzeige Funktion und Störung- 1 potenzialfreier Digitaleingang für externen TrockenlaufschutzWerkstoffe:- Pumpe: medienberührte Bauteile aus Edelstahl- Verrohrung: Edelstahl- Armaturen: Messing und Edelstahl, trinkwassergeeignet- Grundplatte: Stahl pulverbeschichtetZertifizierung:Die Anlage ist für Trinkwasser geeignet. Zertifizierungen nach ACS (Frankreich) und WRAS (England) sind vorhanden. Alle verwendeten Komponenten und Materialien sind DVGW-zugelassen. Die metallenen Werkstoffe entsprechen der Positivliste der metallenen Werkstoffe des Umweltbundesamtes (UBA).Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit hygienisch behandeltem Wasser unterzogen und nach der Prüfung verschlossen. Während des Tests überprüft KSB kontinuierlich die Qualität des Testwassers. Prüfzeugnis auf Wunsch erhältlich.Technik:zul.Anlagenenddruck: 10 barBaureihe Pumpe: ComeoBaugröße Pumpe: C02/04Leistung P2: 0.37 kWEinschaltart: Sanftanlauf am FUNennstrom: 4.5 AMotordrehzahl: 2900 1/minGesamtanschl.Lstg.: 2.07 kVABetriebsspannung: 3ph 400 VNetzfrequenz: 50 HzMotorschutzart: IP55Effizienzklasse: IE3Anlagengewicht: 53,59 kgMaße und Anschlüsse:Saugseite: G 1 1/2Druckseite: G 1 1/2Bestellinformationen:Fabrikat: KSBBaureihe: KSB Delta Basic Compact MVPBaugröße: 2 C02/04Artikelnummer: 48281296EAN/GTIN: 4031932331166Materialpreisgruppe: FD
