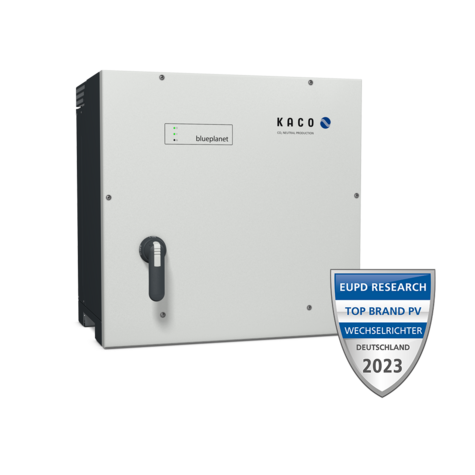

Die KACO blueplanet 125 TL3 bis 165 TL3 sind transformatorlose String-Wechselrichter, die speziell für den Einsatz in großflächigen Photovoltaikanlagen entwickelt wurden. Mit Nennleistungen von 125 kVA bis 165 kVA eignen sie sich ideal für Freiflächenanlagen und Multi-Megawatt-Solarparks.

Hauptmerkmale:

• Hohe Leistungsdichte: Dank innovativer Siliziumkarbid-Technologie bieten die Wechselrichter eine herausragende Leistungsdichte von über 2 kW/kg. Dies ermöglicht eine Reduzierung der Anzahl benötigter Geräte, senkt Transportkosten und erleichtert die Installation durch ein geringeres Gewicht von unter 80 kg.

• Optimiert für 1500-V-Technologie: Die Geräte sind für den Einsatz in Solarkraftwerken mit 1500-V-Technologie konzipiert und bieten außergewöhnliche Wirkungsgrade von über 99 %. Dies führt zu konstant hohen Energieerträgen und einem schnellen Return on Investment.

• Robustes Gehäusedesign: Das widerstandsfähige Gehäuse schützt vor widrigen Bedingungen wie Staub, Strahlwasser und Salzkorrosion, was insbesondere für den Einsatz in Küstennähe oder Wüstenregionen von Vorteil ist.

• Flexible Systemarchitektur: Die Wechselrichter unterstützen sowohl eine dezentrale Auslegung als auch das 'Virtual Central'-Konzept, was eine flexible Anpassung an verschiedene Anlagendesigns ermöglicht.

• Einfache Inbetriebnahme und Wartung: Über sichere Ethernet-Kommunikation können Inbetriebnahme und Updates remote durchgeführt werden, was den Wartungsaufwand minimiert und die Systemverfügbarkeit erhöht.

Technische Daten:

• Modelle: Verfügbar in den Varianten blueplanet 125 TL3, 137 TL3, 150 TL3, 155 TL3 und 165 TL3.

• DC-Eingangsdaten:

  • Empfohlene maximale PV-Generatorleistung: Bis zu 232,5 kW (155 TL3) bzw. 247,5 kW (165 TL3).

  • MPP-Spannungsbereich: 875 V bis 1.300 V (155 TL3) bzw. 960 V bis 1.300 V (165 TL3).

  • Betriebsbereich: 875 V bis 1.450 V (155 TL3) bzw. 960 V bis 1.450 V (165 TL3).

  • Nenn-DC-Spannung / Startspannung: 900 V / 1.000 V (155 TL3) bzw. 1.000 V / 1.100 V (165 TL3).

  • Maximale Leerlaufspannung: 1.500 V.

  • Maximaler Eingangsstrom: 183 A.

  • Maximaler Kurzschlussstrom: 300 A.

  • Anzahl der MPP-Tracker: 1.

  • Anschlüsse pro Tracker: 1–2.

• AC-Ausgangsdaten:

  • Nennleistung: 155 kVA (155 TL3) bzw. 165 kVA (165 TL3).

  • Maximale Leistung: 155 kVA (155 TL3) bzw. 165 kVA (165 TL3).

  • Netzspannung: 600 V (3P+PE) (155 TL3) bzw. 660 V (3P+PE) (165 TL3).

  • Spannungsbereich (Ph-Ph): 480 V bis 690 V (155 TL3) bzw. 480 V bis 760 V (165 TL3).

  • Nennfrequenz (Bereich): 50 Hz / 60 Hz (45–65 Hz).

  • Nennstrom: 3 x 149,5 A (155 TL3) bzw. 3 x 144,5 A (165 TL3).

  • Maximaler Strom: 3 x 152,0 A.

  • Blindleistung / cos φ: 0–100 % S_n (155 TL3) bzw. 0–100 % S_n (165 TL3).

  • Maximale harmonische Verzerrung (THD): ≤ 3 %.

  • Anzahl der Netzphasen:

• Allgemeine Daten:

  • Maximaler Wirkungsgrad: 99,1 %.

  • Europäischer Wirkungsgrad: 98,9 % (155 TL3) bzw. 99,0 % (165 TL3).

  • CEC-Wirkungsgrad: 98,9 % (155 TL3) bzw. 99,0 % (165 TL3).

  • Standby-Verbrauch: < 10 W.

  • Schaltungstopologie: Transformatorlos.
