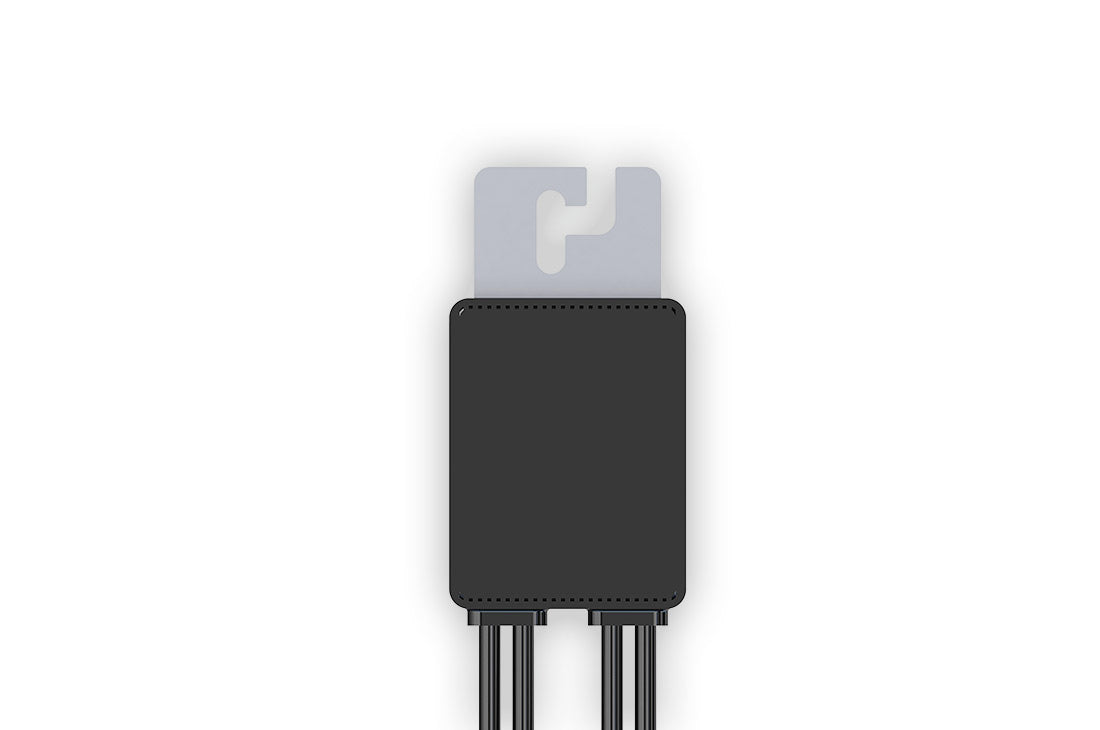

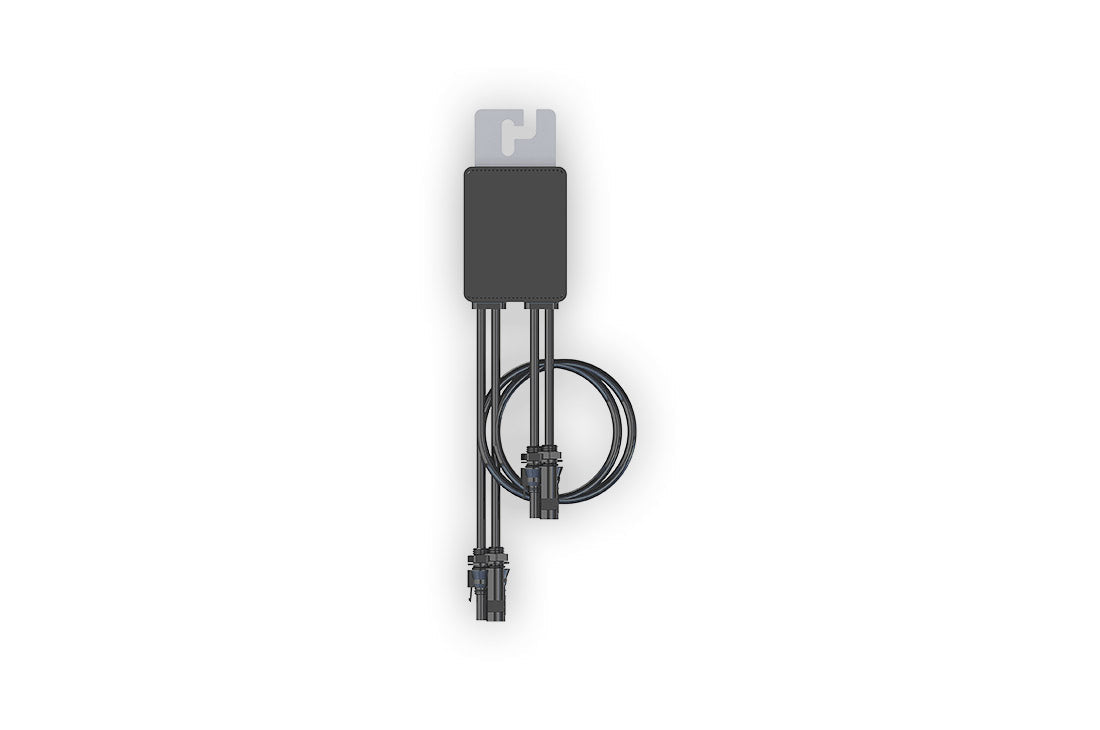

Huawei Smart SUN2000-450W-P2 Optimizer – Allgemeine Daten

Abmessungen (B x H x T): 71 x 138 x 25 mm (2,8 x 5,4 x 1,0 Zoll)
Gewicht (einschließlich Kabel): 0,55 kg
Installationsteil (optional): Erdungsplatte, Erdungsklemme, PV-Modul-Rahmenplatte
Eingangsanschluss: Staubli MC4
Ausgangsanschluss: Staubli MC4
Länge des Abtriebkabels⁴: 1,2 m
Betriebstemperatur⁵: -40 ～ +85 ℃
Feuchtigkeitsbereich: 0% RH～ 100% RH
Schutzart: IP68

Huawei Smart SUN2000-450W-P2 Optimizer – Eingang

Nenneingangsleistung¹: 450 W
Absolute maximale Eingangsspannung: 80 V
MPPT-Betriebsspannungsbereich: 10 – 80 V
Max. Eingangsstrom: 14.5 A
Max. Wirkungsgrad: 99.5 %
Gewichteter Wirkungsgrad: 99.0 %
Überspannungskategorie: II

Huawei Smart SUN2000-450W-P2 Optimizer – Ausgang

Max. Ausgangsspannung: 80 V
Max. Ausgangsstrom: 15 A
Ausgangsbypass²: Ja
Ausgangsspannung abschalten pro Optimierer³: 0 V
Ausgangsimpedanz beim Abschalten pro Optimierer: 1 k ohm ± 10%

Huawei Smart SUN2000-450W-P2 Optimizer – Ausgang

Max. Ausgangsspannung: 80 V
Max. Ausgangsstrom: 15 A
Ausgangsbypass²: Ja
Ausgangsspannung abschalten pro Optimierer³: 0 V
Ausgangsimpedanz beim Abschalten pro Optimierer: 1 k ohm ± 10%

Long String Design (Full Optimizer)

SUN2000-2-6-KTL-L1: 4 – 25 | 6.000 W
SUN2000-3-10KTL-M1: 6 – 35 | 10.000 W
SUN2000-12-20KTL-M2: 6 – 35 | 12.000 W
SUN2000-30-40 KTL-M3: 6 – 25 | 12.000 W

Huawei Smart SUN2000-450W-P2 Optimizer – Kommunikationsprotokoll

Kommunikationsprotokoll: MBUS

Huawei Smart SUN2000-450W-P2 Optimizer – Normenkonformität

Sicherheit: IEC62109-1 (Sicherheitsklasse II)
RoHS: Ja

Huawei Smart SUN2000-450W-P2 Optimizer – Wechselrichter – Kompatibilität

Kompatibles Produkt:
SUN2000-2 / 3 / 3.68 / 4 / 4.6 / 5 / 6 KTL-L1
SUN2000-3 / 4 / 5 / 6 / 8 / 10 KTL-M1
SUN2000-12 / 15 / 17 / 20 KTL-M2
SUN2000-30 / 36 / 40 KTL-M3

Huawei Smart SUN2000-450W-P Optimizer – Hinweise und Erklärungen

¹ In der STC-Umgebung darf die Nennleistung des Moduls das 1,05-fache der Eingangsnennleistung des Optimierers nicht überschreiten.

² Der Leistungsoptimierer wird in einem String, der an einen in Betrieb befindlichen Wechselrichter angeschlossen ist, überbrückt, wenn er nicht funktioniert.

³ OVdc-Ausgang des Leistungsoptimierers, wenn die Verbindung zum Wechselrichter getrennt oder der Wechselrichter abgeschaltet wird.

⁴ Ermöglicht die Installation von PV-Modulen in Rahmen/Installation / stranggepressten Aluminiumprofilen

⁵ Passt PV-Modul im Quer- und Hochformat Installation.

⁶ Erfordert Standard 60 Zellen Modul, um die minimale Startspannung des Wechselrichters zu erfüllen.

⁷ Die volle Leistungsfähigkeit bezieht sich auf das intelligente Online-Design-Tool.
