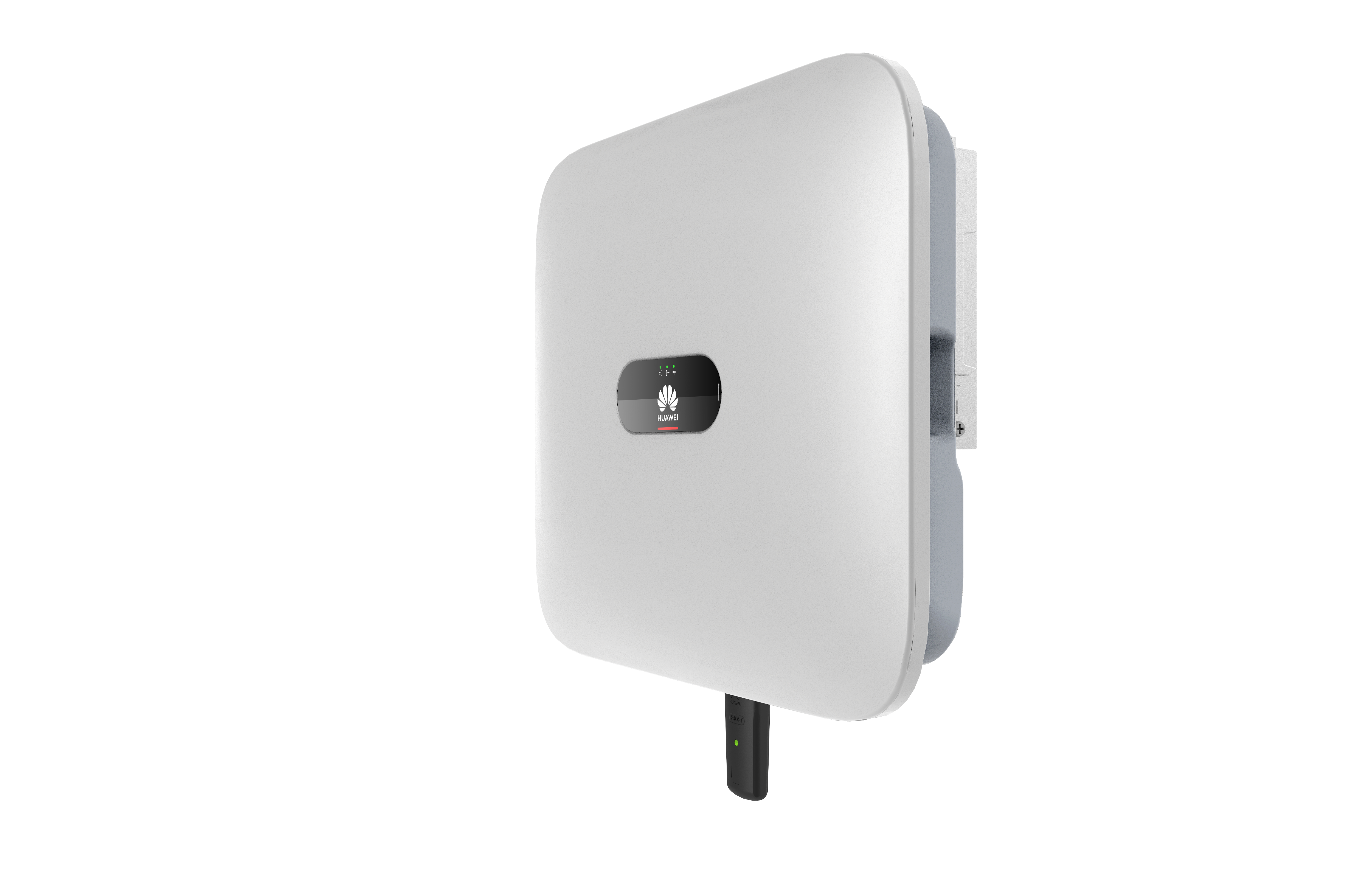

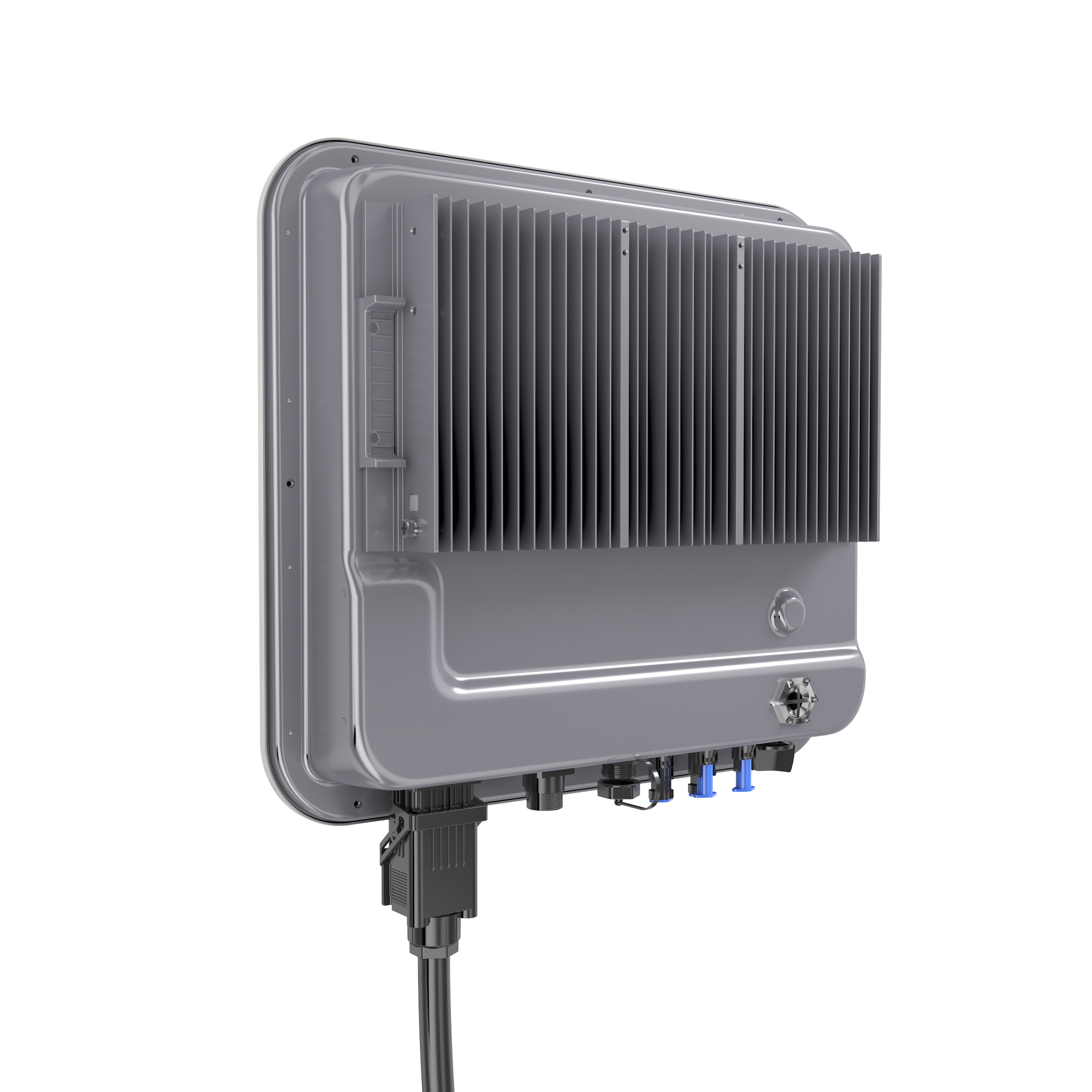

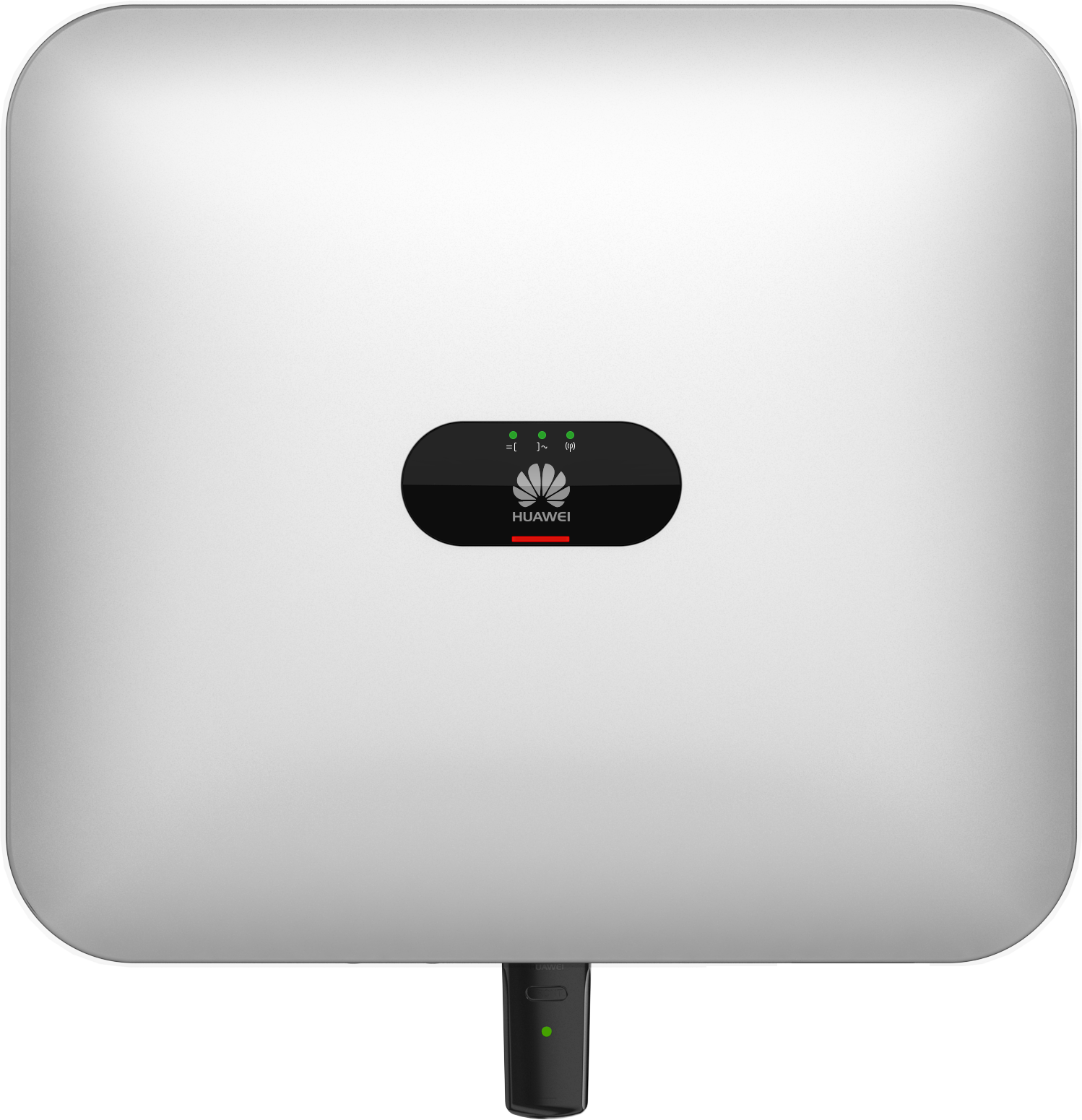

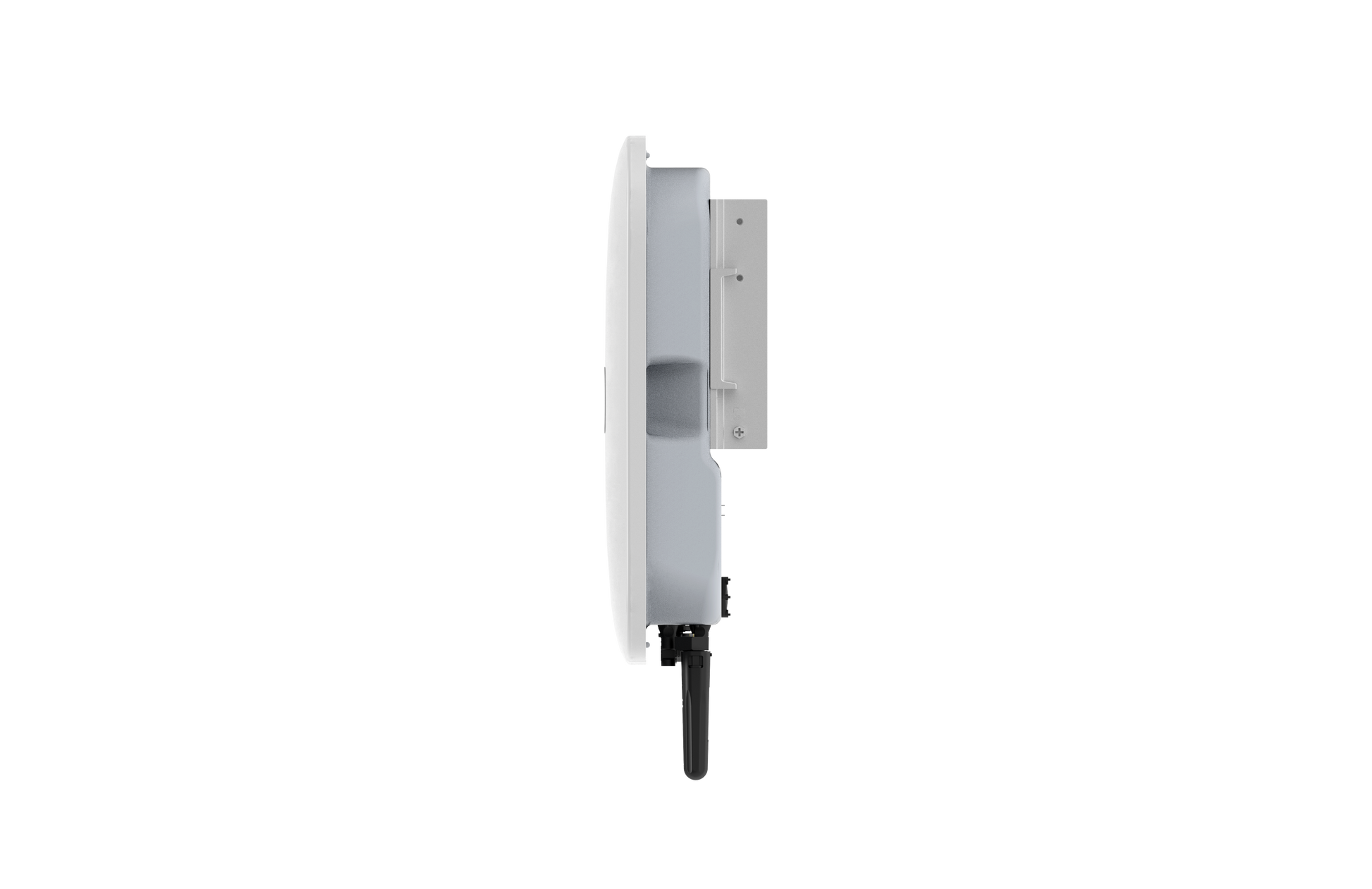

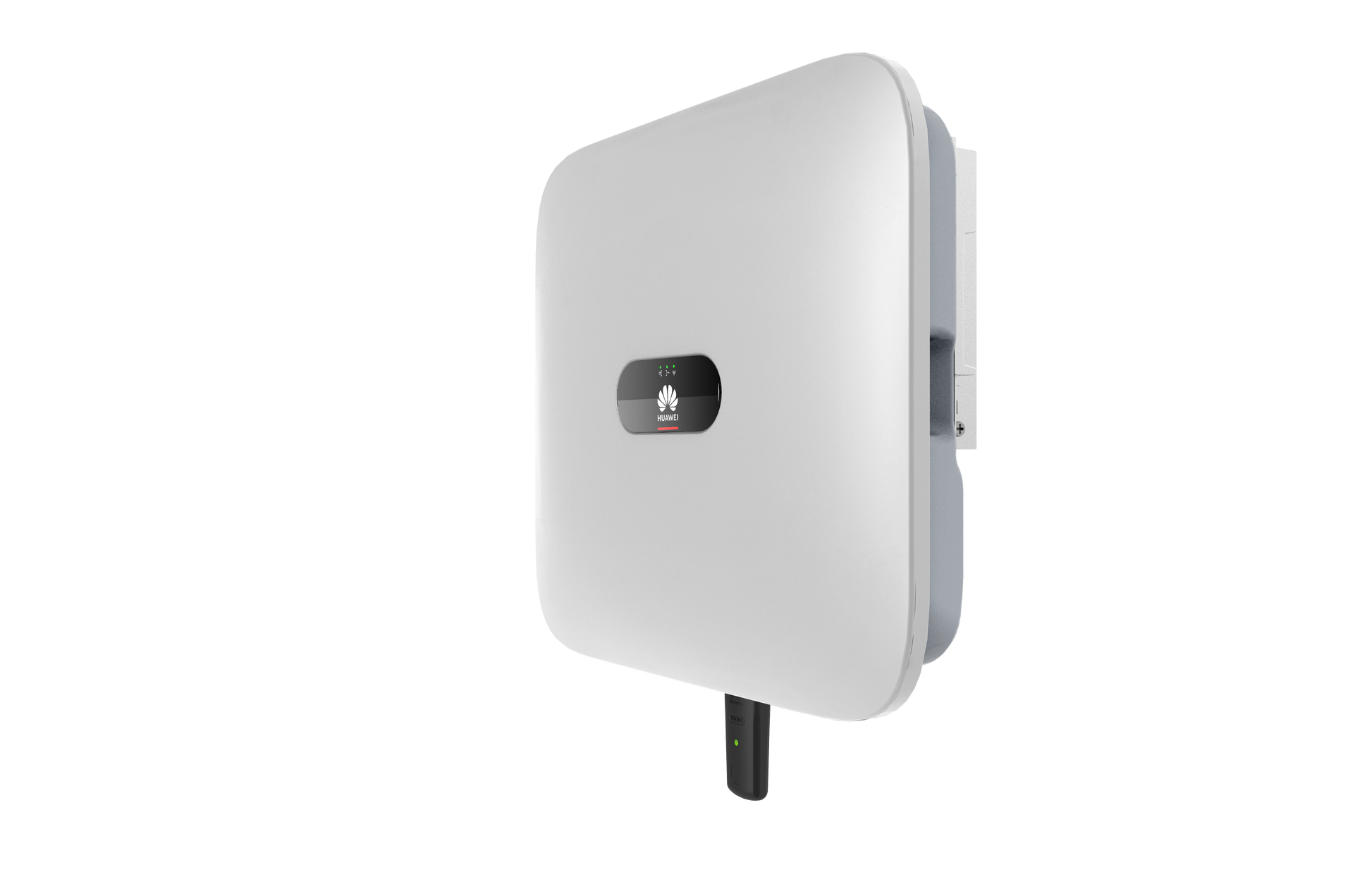

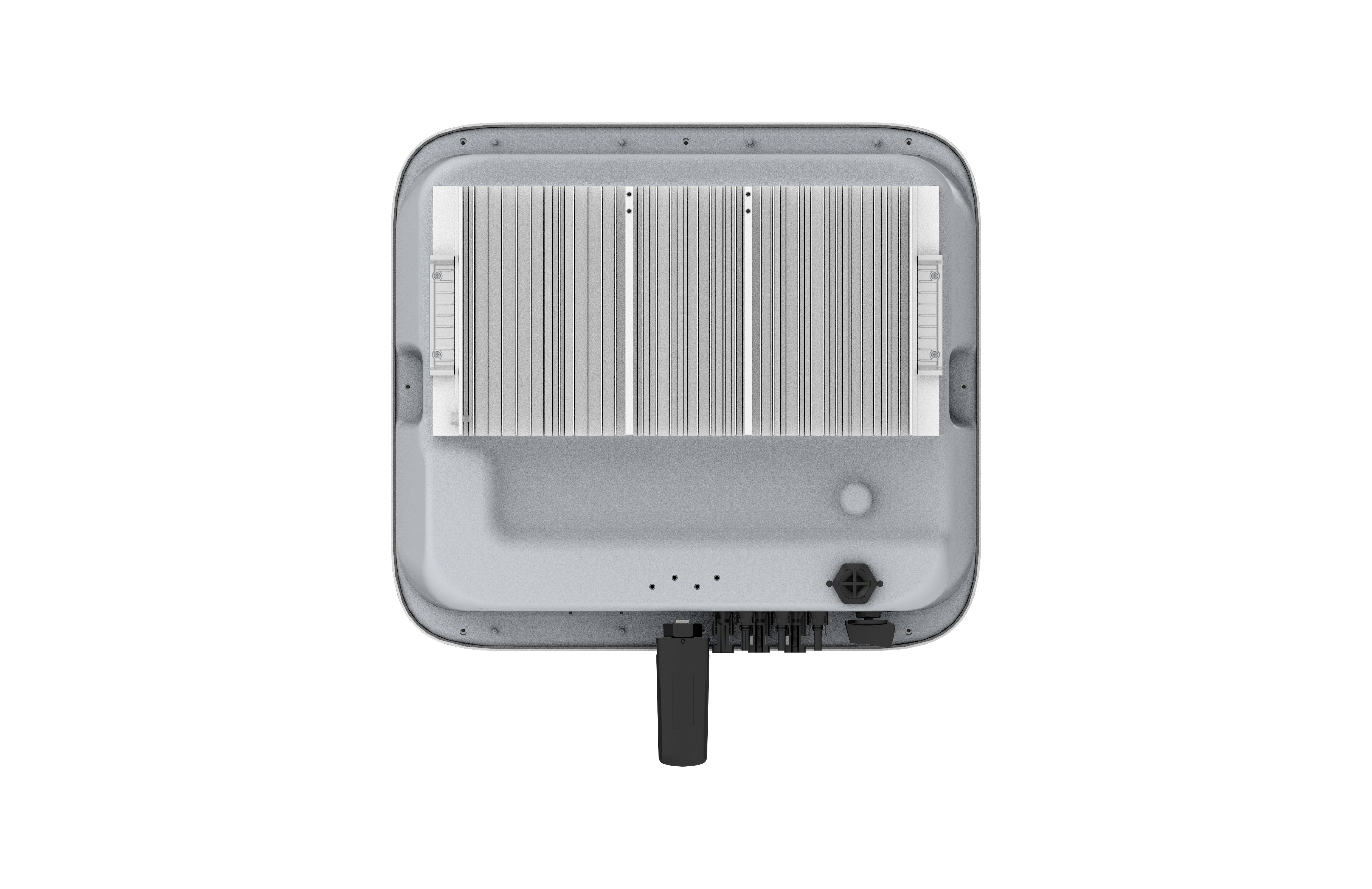

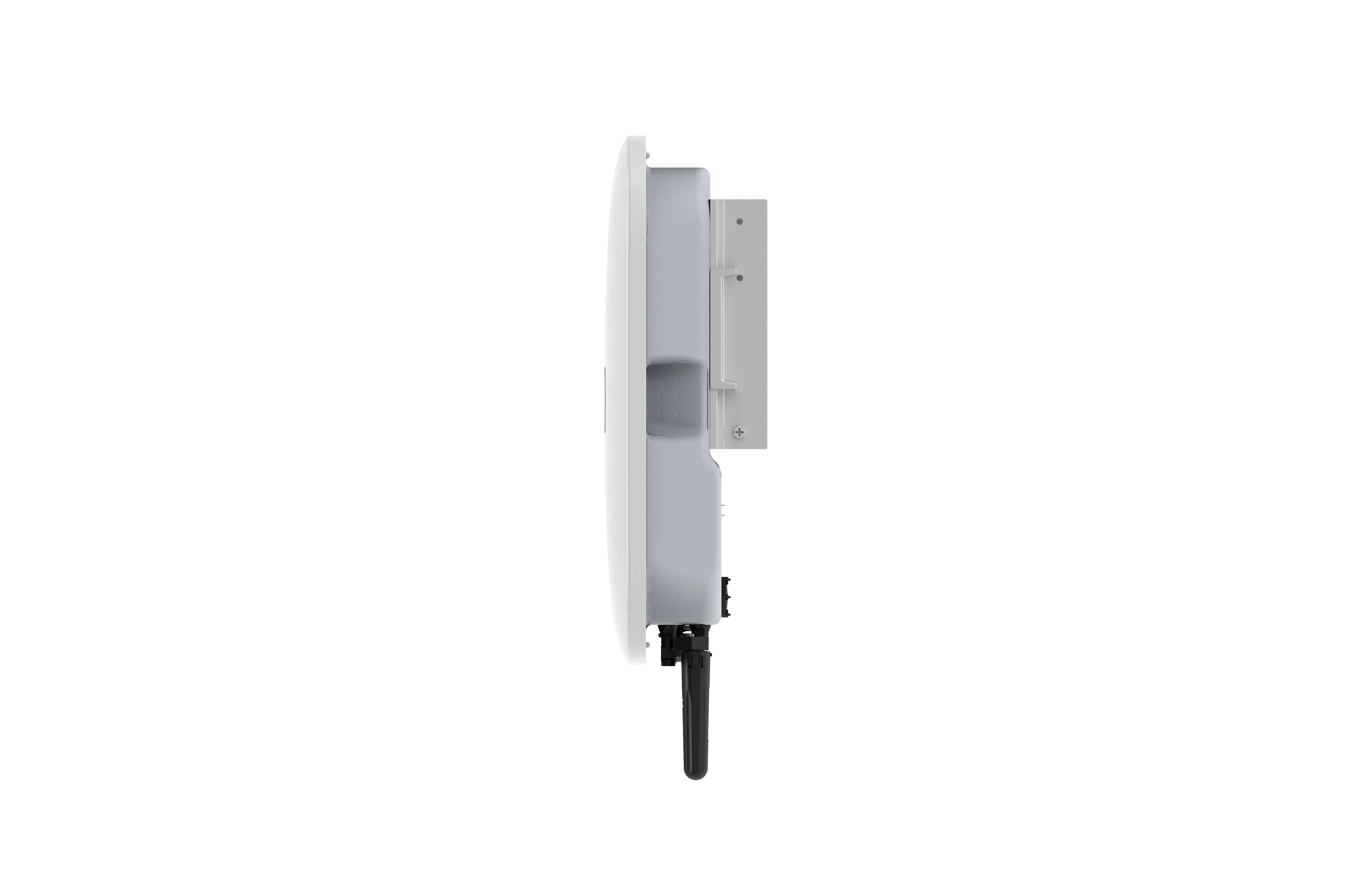

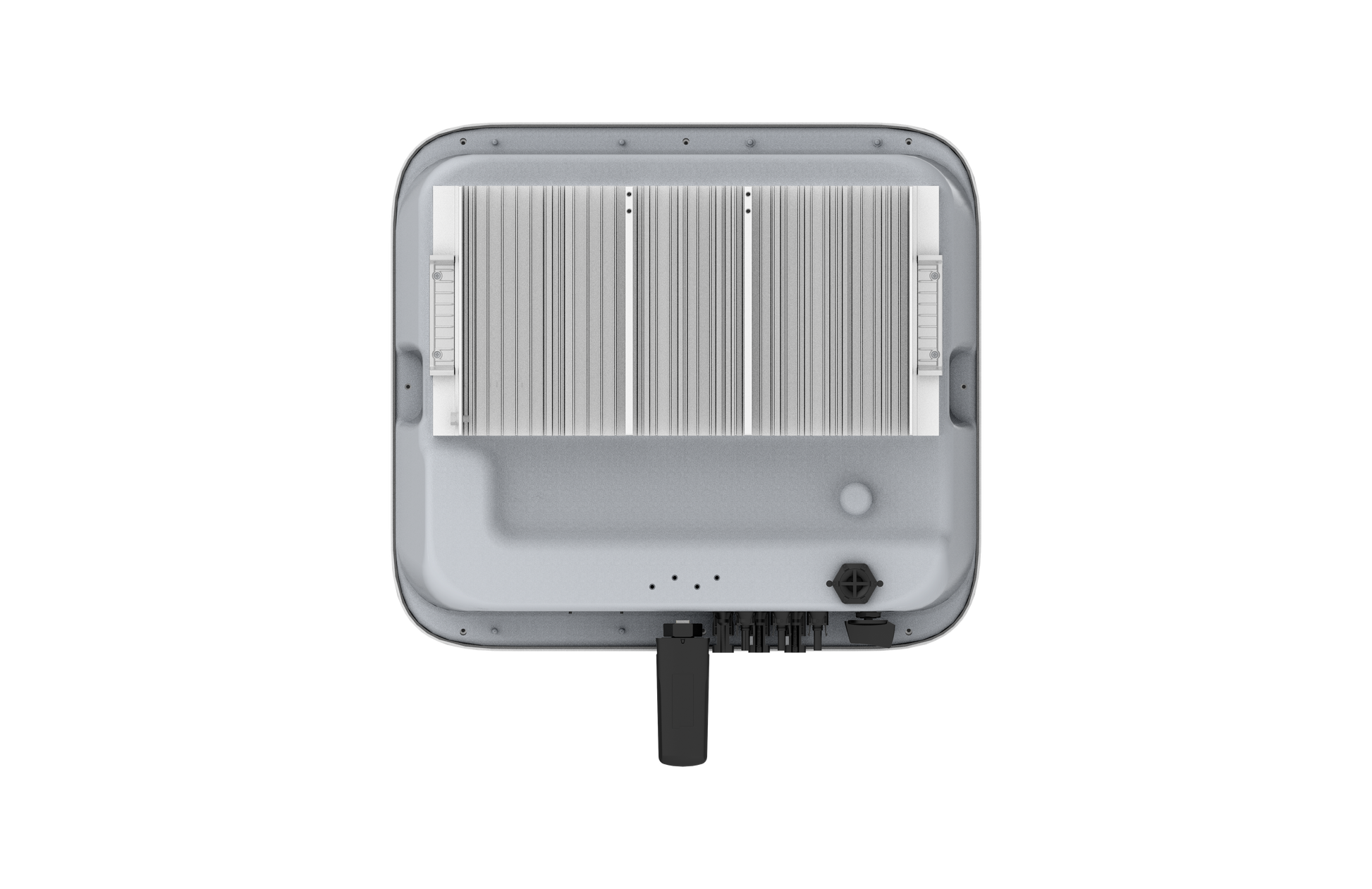

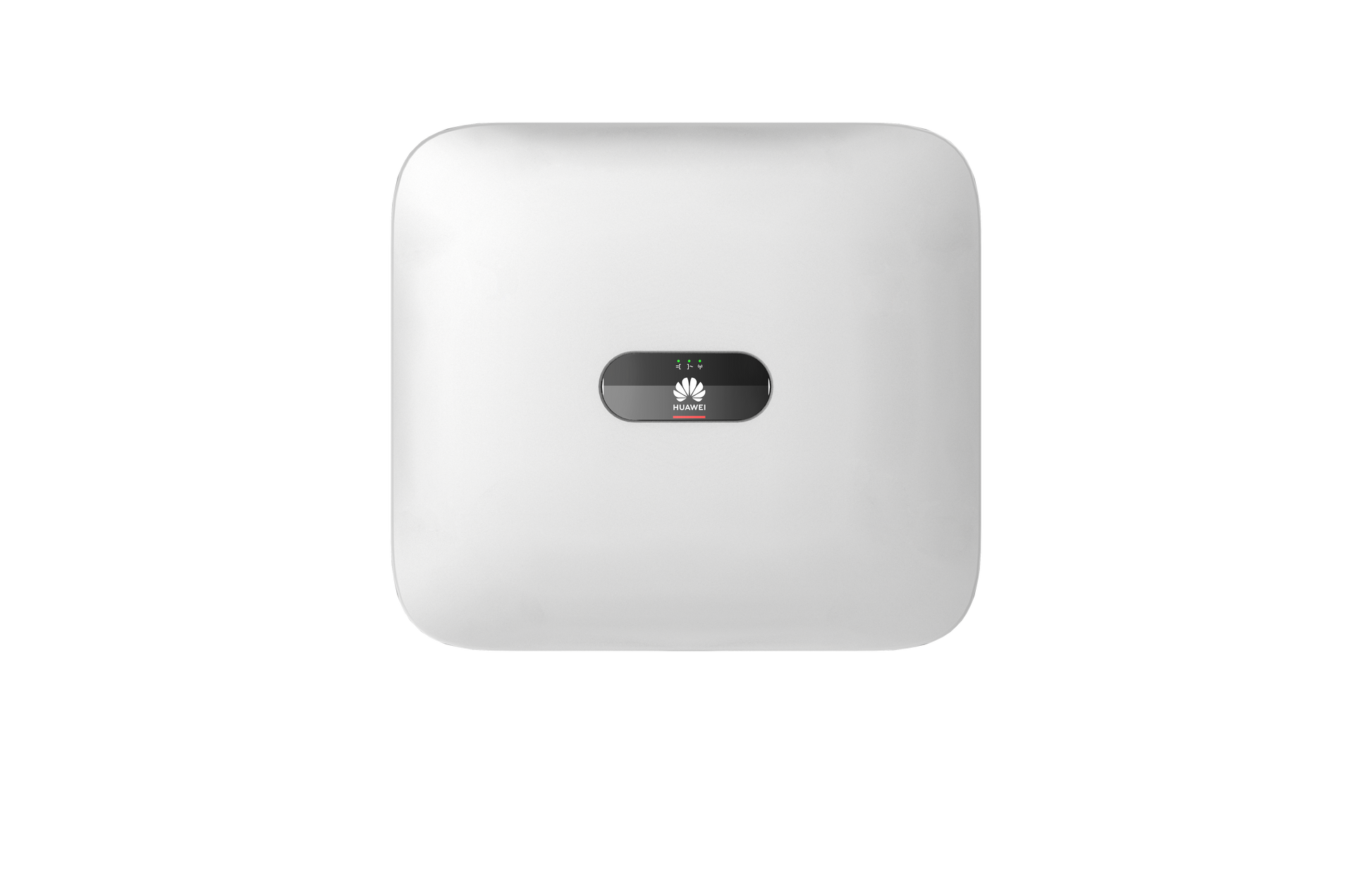

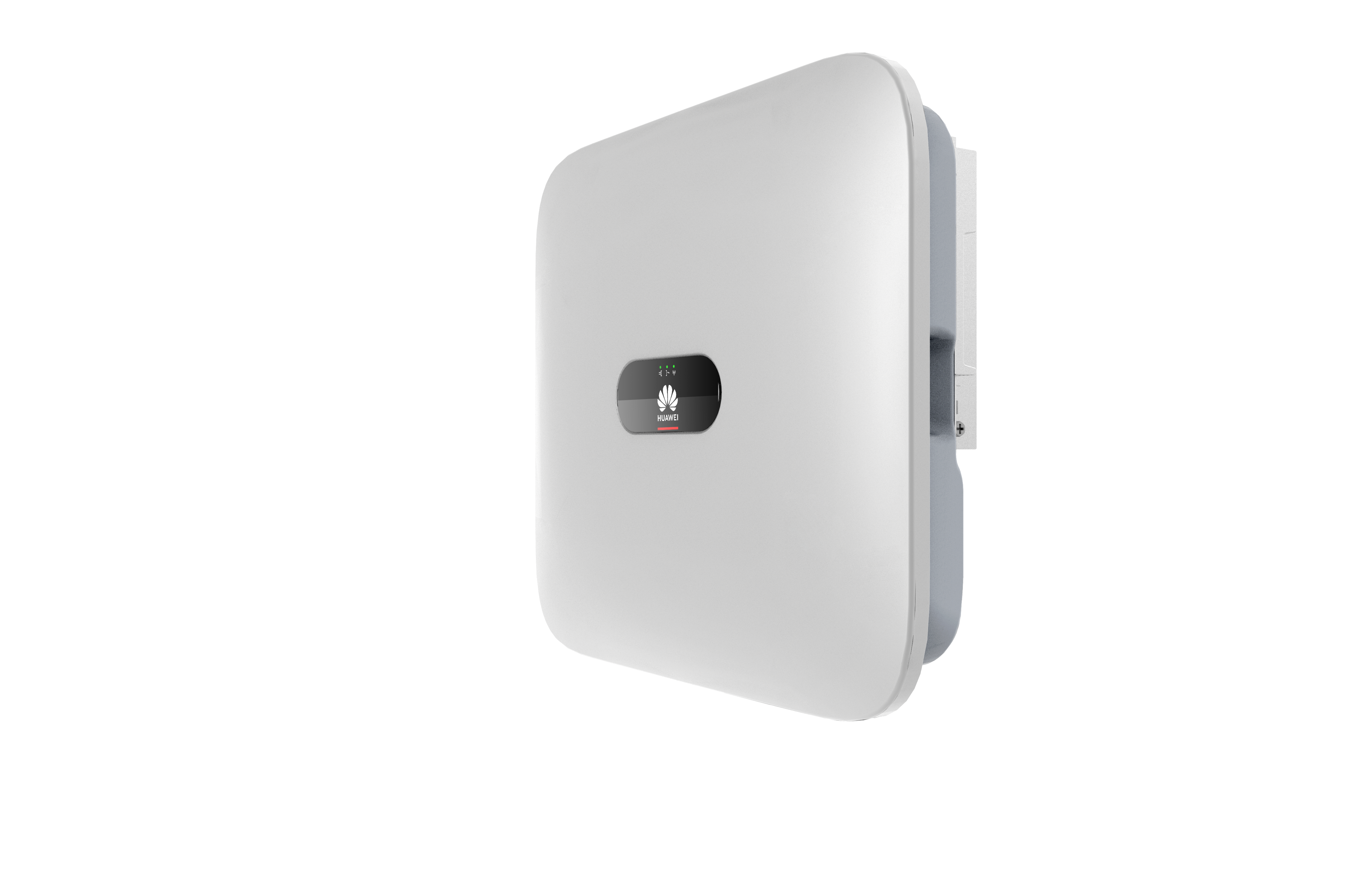

Huawei SUN2000-5KTL-M1 – Allgemeine Daten

Betriebstemperaturbereich: -25 ~ +60 °C
Relative Betriebsfeuchtigkeit: 0 % RH~100 % RH
Betriebshöhe: 0 – 4.000 m (Derating > 2.000 m)

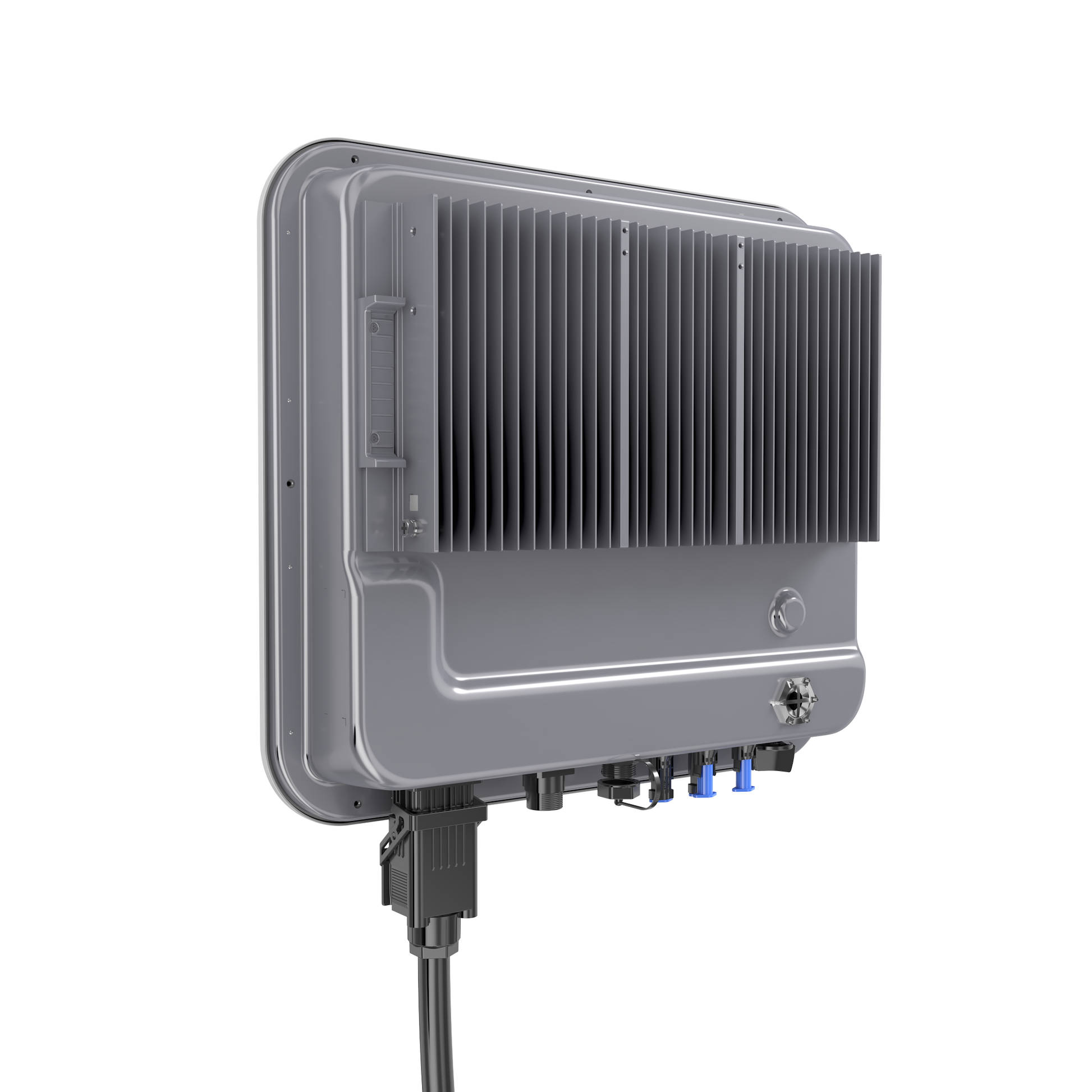

Kühlung: Konvektionskühlung
Anzeige: LED – Anzeige
Kommunikation: RS485, WLAN, Ethernet über Smart Dongle-WLAN-FE; 4G/3G/2G über Smart Dongle 4G (optional)
Gewicht (inkl. Befestigungswinkel): 17 Kg
Abmessungen (inkl. Befestigungswinkel): 525 x 470 x 146.5 mm
Schutzart: IP65
Energieverbrauch nachts: < 5,5 W (<10 W, wenn die PID-Wiederherstellungsfunktion aktiviert ist)

Huawei SUN2000-5KTL-M1 – Eingang (DC)

Empfohlene maximale PV-Leistung¹: 7.500 Wp
Max. Eingangsspannung²: 1.100 V
Betriebsspannungsbereich³ : 140 V ~ 980 V
Startspannung: 200 V
Nenneingangsspannung: 600 V
Max. Eingangsstrom pro MPPT: 11 A
Max. Kurzschlussstrom: 15 A
Anzahl der MPP-Tracker: 2
Max. Anzahl der Eingänge pro MPPT: 1

Huawei SUN2000-5KTL-M1 – Eingang (DC-Batterie)

Kompatible Batterie: HUAWEI Smart String ESS 5kWh – 30kWh
Betriebsspannungsbereich: 600 V ~ 980 V
Maximaler Betriebsstrom: 16 A
Maximale Ladeleistung: 10.000 W
Maximale Entladeleistung: 5.500 W

Huawei SUN2000-5KTL-M1 – Ausgang (Auf dem Gitter)

Netzanschluss: Three-phase
Nennleistung: 5.000 W
Maximale Scheinleistung: 5.500 VA
Nennausgangsspannung: 220 Vac / 380 Vac, 230 Vac / 400 Vac, 3W / N+PE
AC-Netzfrequenz: 50 Hz / 60 Hz
Maximaler Ausgangsstrom: 8.5 A
Einstellbarer Leistungsfaktor: 0,8 kap. … 0,8 ind.
Klirrfaktor (THD): ≤ 3%

Huawei SUN2000-5KTL-M1 – Ausgang (Backup Power über Backup Box-B1)

Maximale Scheinleistung: 3.300 VA
Nennausgangsspannung: 220 V / 230 V
Maximaler Ausgangsstrom: 15 A
Einstellbarer Leistungsfaktor: 0,8 kap. … 0,8 ind.

Huawei SUN2000-5KTL-M1 – Schutz und Funktion

DC Lasttrennschalter: Ja
Inselnetzerkennung: Ja
DC-Verpolungsschutz: Ja
Isolationsüberwachung: Ja
DC-Überspannungsschutz: Ja, kompatibel mit Schutzart TYP II gemäß EN / IEC 61643-11
AC-Überspannungsschutz: Ja, kompatibel mit Schutzart TYP II gemäß EN / IEC 61643-11
Fehlerstromüberwachung: Ja
AC-Überstromschutz: Ja
AC-Kurzschlussschutz: Ja
Lichtbogenerkennung: Ja
Eingänge für Rundsteuerempfänger: Ja
Integrierte PID-Wiederherstellung: Ja
Batterieladung vom Netz möglich: Ja

Huawei SUN2000-5KTL-M1 – Moduloptimierer

DC MBUS-kompatibler Optimierer: SUN2000-450W-P

Huawei SUN2000-5KTL-M1 – Normenkonformität (weitere auf Anfrage erhältlich)

Sicherheitsnormen: EN/IEC 62109-1, EN/IEC 62109-2, IEC 62116
Netzanschlussstandards: G98, G99, EN 50438, CEI 0-21, VDE-AR-N-4105, AS 4777, C10/11, ABNT, UTE C15-712, RD 1699, TOR D4, NRS 097-2-1, IEC61727, IEC62116, DEWA

Huawei SUN2000-5KTL-M1 – im Lieferumfang enthalten

PV Steckverbinder
Akkusteckverbinder
AC Steckverbinder
Signalkabelsteckverbinder
Halterung
WLAN-FE-Dongle

Huawei SUN2000-5KTL-M1 – Hinweise und Erklärungen

¹ Die maximale PV-Eingangsleistung des Wechselrichters beträgt 20,000Wp, wenn lange Strings entworfen und vollständig mit den Leistungsoptimierern SUN2000-450-P verbunden sind

² Die maximale Eingangsspannung ist die Obergrenze der Gleichspannung. Jede höhere Eingangsgleichspannung würde wahrscheinlich den Wechselrichter beschädigen.

³ Jede DC-Eingangsspannung über dem Betriebsspannungsbereich kann zu fehlerhaftem Betrieb führen.
