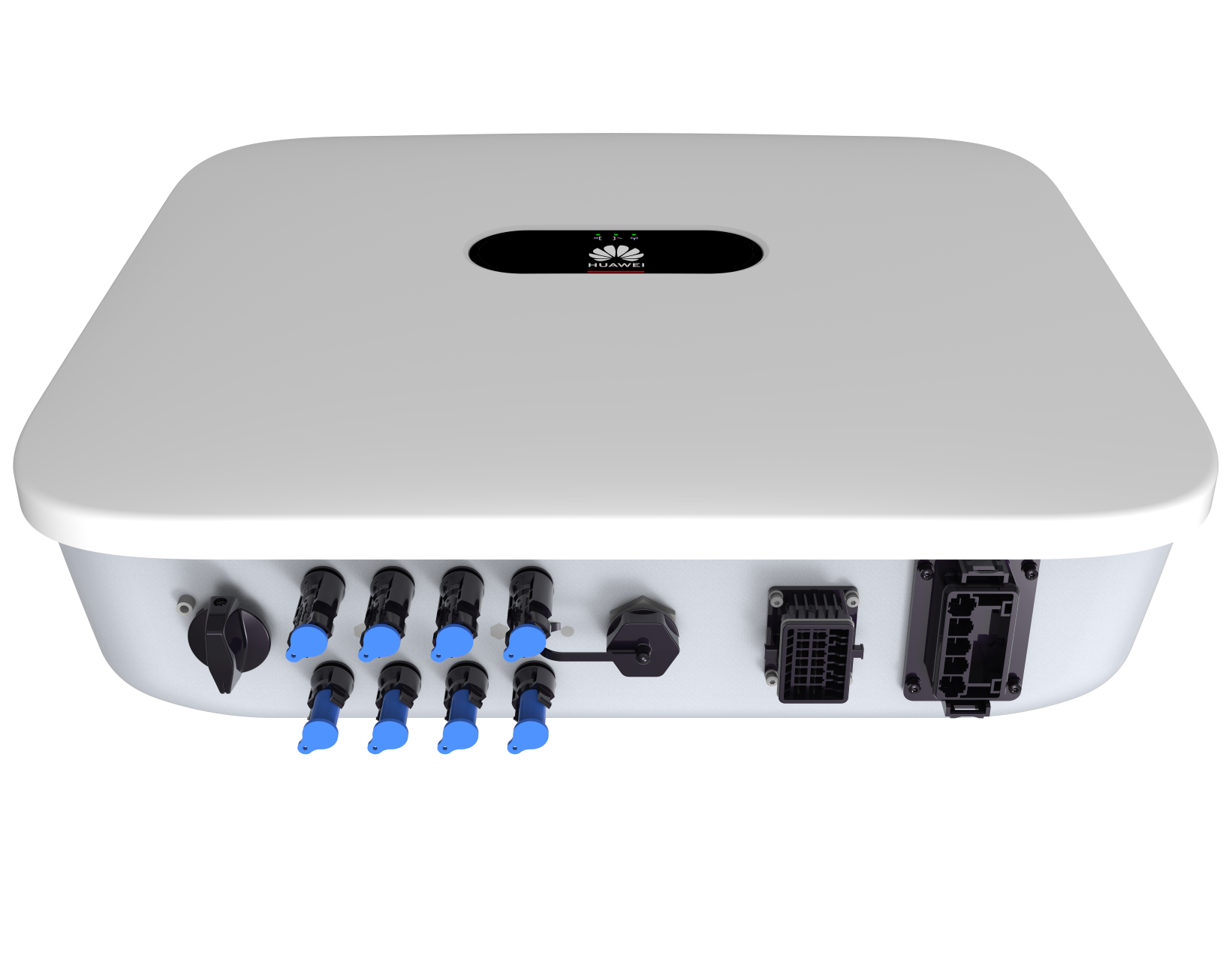

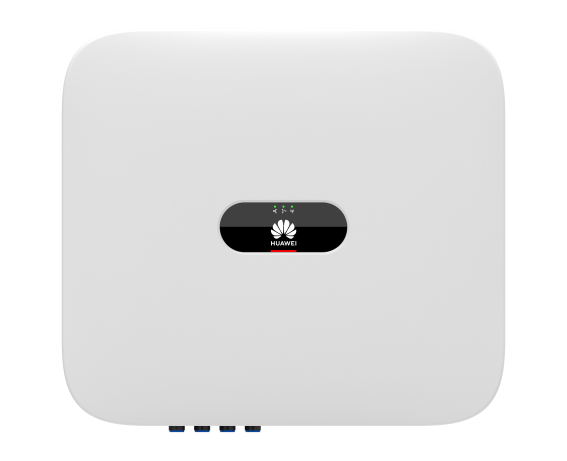

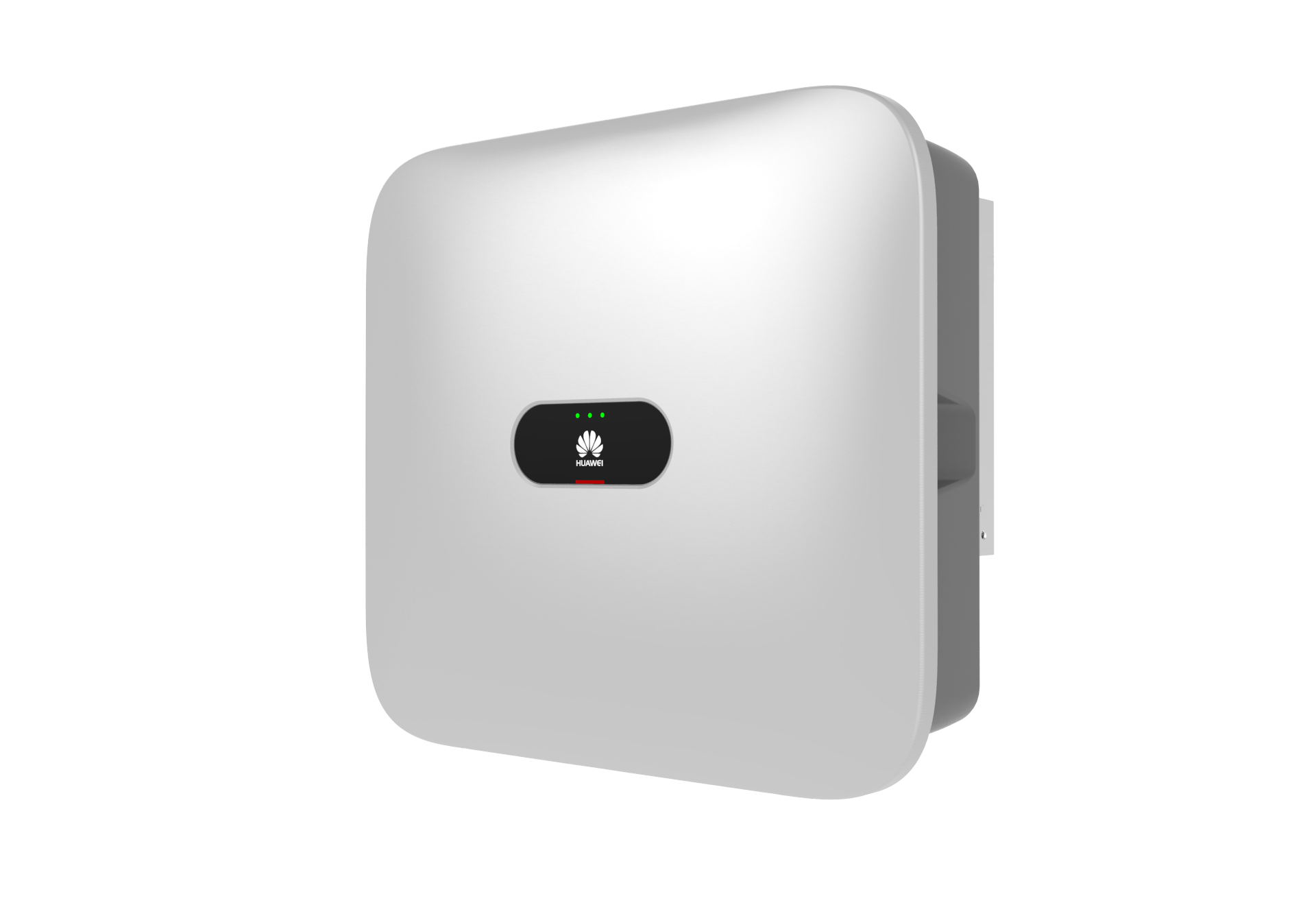

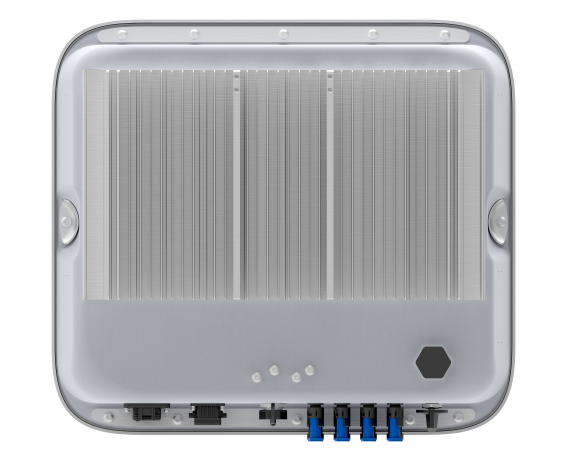

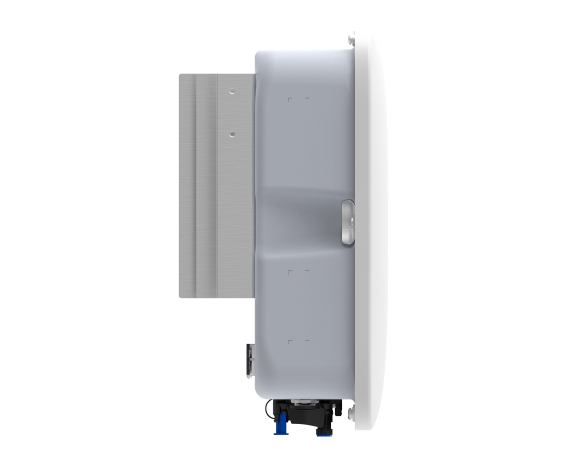

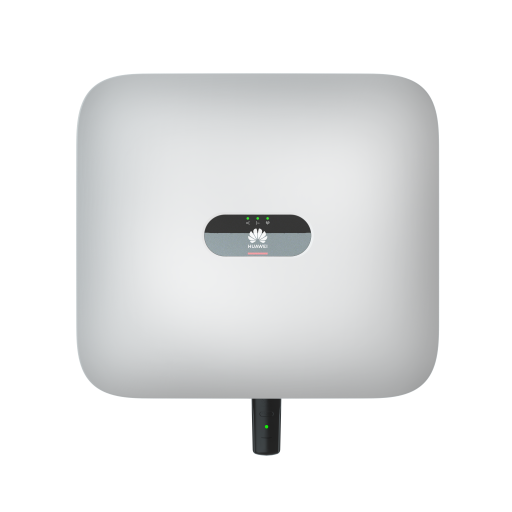

HUAWEI SUN2000-12KTL-M2 Wechselrichter

Huawei SUN2000-12KTL-M2 – Allgemeine Daten

Betriebstemperaturbereich: -25 ~ +60 °C
Relative Betriebsfeuchtigkeit: 0 % RH~100 % RH
Betriebshöhe: 0 – 4.000 m (Derating > 2.000 m)
Kühlung: Konvektionskühlung
Anzeige: Status LED´s
Kommunikation: RS485, WLAN/Ethernet*, 4G/3G/2G*
Gewicht (inkl. Befestigungswinkel): 25 Kg
Abmessungen (inkl. Befestigungswinkel): 525 x 470 x 262 mm
Schutzart: IP65
Energieverbrauch nachts: < 5.5 W (<10 W, wenn die PID-Wiederherstellungsfunktion aktiviert ist)

Huawei SUN2000-12KTL-M2 – Eingang DC

Empfohlene maximale PV-Leistung¹: 18,000 Wp
Max. Eingangsspannung²: 1.080 V
Betriebsspannungsbereich³ : 160 V ~ 950 V
Startspannung: 200 V
Nenneingangsspannung: 600 V
Max. Eingangsstrom pro MPPT: 22 A
Max. Kurzschlussstrom: 30 A
Anzahl der MPP-Tracker: 2
Max. Anzahl der Eingänge pro MPPT: 2

Huawei SUN2000-12KTL-M2 – Ausgang AC

Netzanschluss: Dreiphasig
Nennleistung: 12.000 W
Maximale Scheinleistung: 13.200 VA
Nennausgangsspannung: 220 Vac / 380 Vac, 230 Vac / 400 Vac, 3W + N+PE
AC – Netzfrequenz: 50 Hz / 60 Hz
Maximaler Ausgangsstrom: 20 A
Einstellbarer Leistungsfaktor: 0.8 kap. … 0.8 ind.
Klirrfaktor (THD): ≤ 3%

Huawei SUN2000-12KTL-M2 – Wirkungsgrad

Max. Wirkungsgrad: 98.5 %
Europäischer Wirkungsgrad: 98 %

Huawei SUN2000-12KTL-M2 – Schutzeinrichtungen

DC Lasttrennschalter: Ja
Inselnetzerkennung: Ja
AC-Überstromschutz: Ja
AC-Kurzschlussschutz: Ja
DC-Verpolungsschutz: Ja
AC-Überspannungsschutz: Typ II
DC-Überspannungsschutz: Ja, kompatibel mit Schutzart TYP II gemäß EN / IEC 61643-11
Fehlerstromüberwachung: Ja
Lichtbogenerkennung: Ja
Eingänge Rundsteuerempfänger: Ja
Integrierte PID-Wiederherstellung⁴: Ja

Huawei SUN2000-12KTL-M2 – Moduloptimierer

SUN2000-450W-P

Huawei SUN2000-12KTL-M2 – Normen und Sicherheit

EN/IEC 62109-1, EN/IEC 62109-2

Huawei SUN2000-12KTL-M2 – Netzanschlussbedingungen

G98, G99, EN 50438, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, AS 4777, C10/11, ABNT, UTE C15-712, RD 1699, P.O. 12.3, TOR D4, IEC61727, IEC62116, DEWA

Weitere Informationen zur Normkonformität auf Anfrage gerne erhältlich.

Huawei SUN2000-12KTL-M2 – im Lieferumfang enthalten

PV Steckverbinder
AC Steckverbinder
Signalkabelsteckverbinder
Halterung

Huawei SUN2000-12KTL-M2 – Hinweise und Erklärungen

¹ Die maximale PV-Eingangsleistung des Wechselrichters beträgt 40.000 Wp, wenn lange Strings mit SUN2000-450W-P Stromoptimierern ausgelegt und vollständig angeschlossen sind.

² Die maximale Eingangsspannung ist die Obergrenze der Gleichspannung. Jede höhere Eingangsgleichspannung würde wahrscheinlich den Wechselrichter beschädigen.

³ Jede DC-Eingangsspannung über dem Betriebsspannungsbereich kann zu fehlerhaftem Betrieb führen.

⁴ SUN2000-12-20-KTL-M2 erhöht das Potential zwischen PV- und Masse auf über Null durch integrierte PID-Wiederherstellungsfunktion, um die Degradation des Moduls von PID wiederherzustellen. Unterstützte Modultypen sind: P-Typ (mono, poly)
