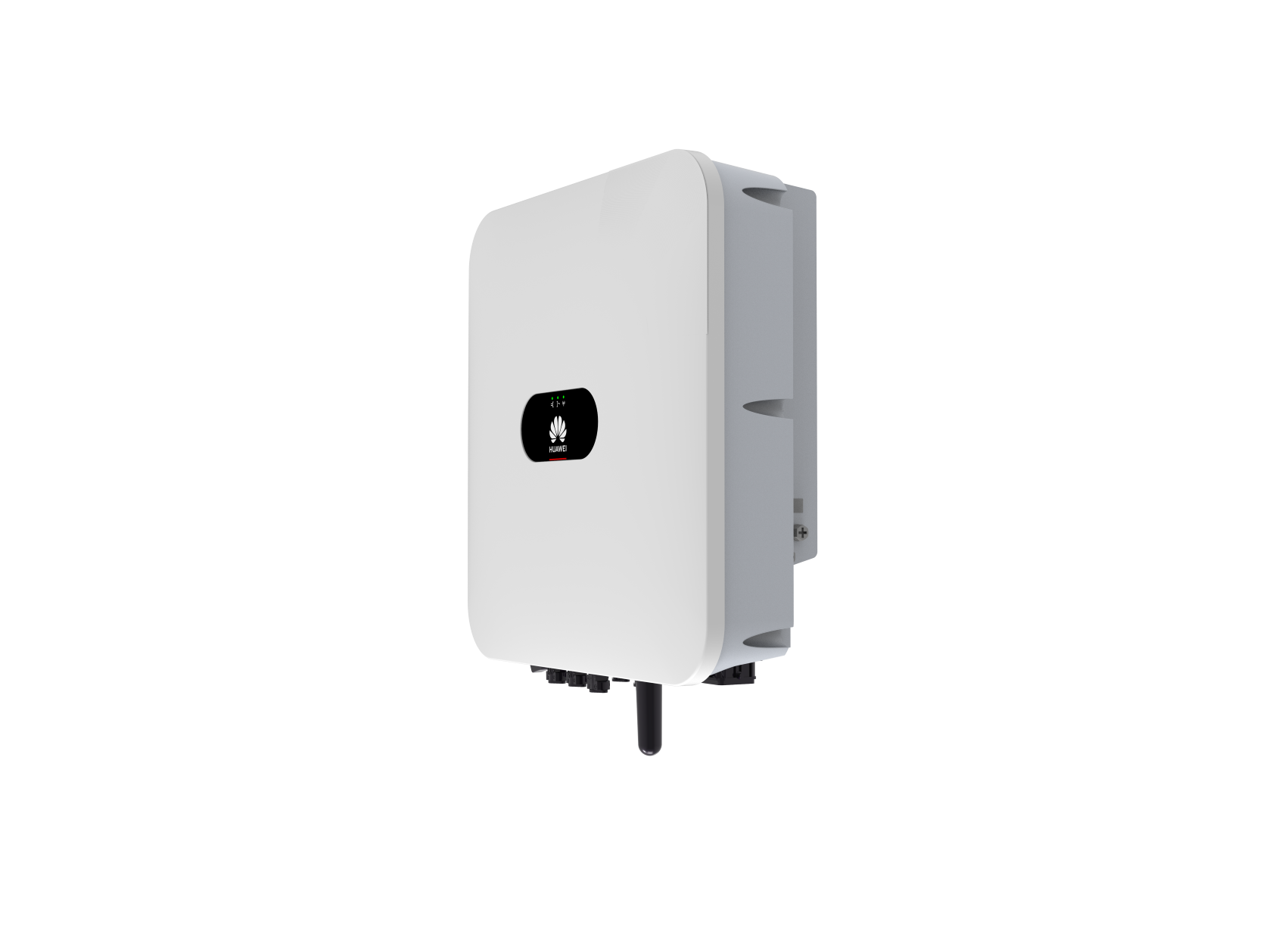

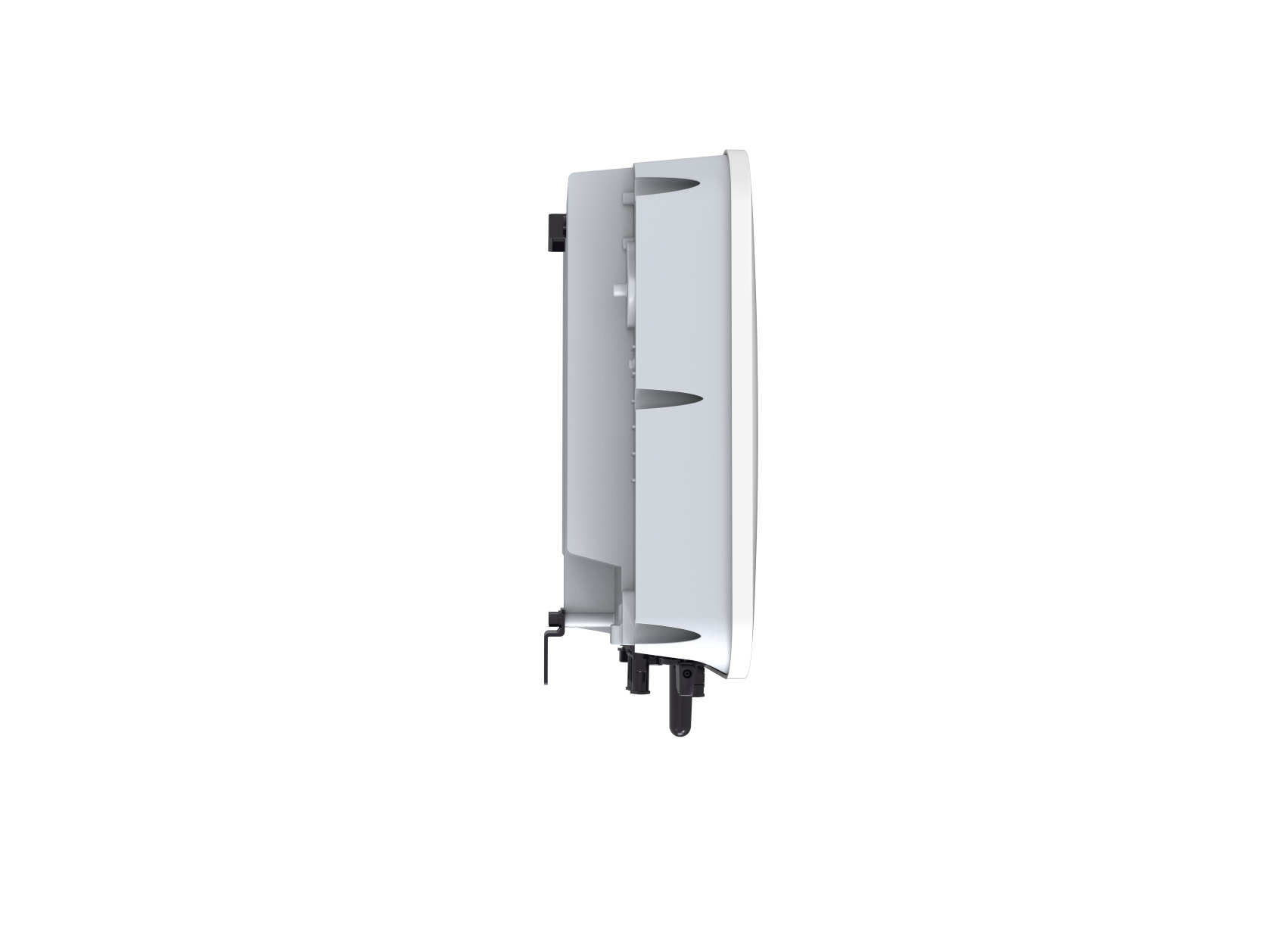

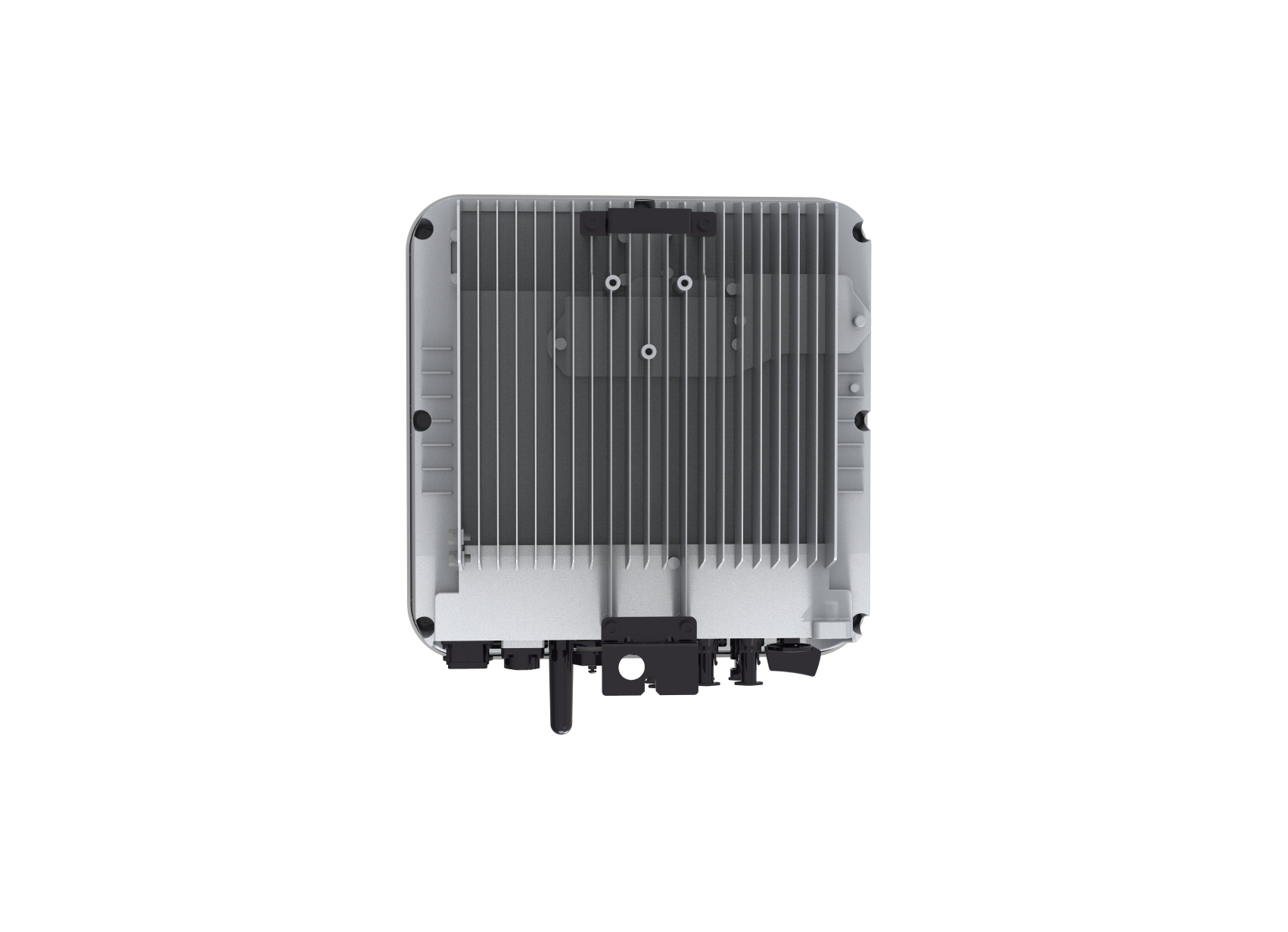

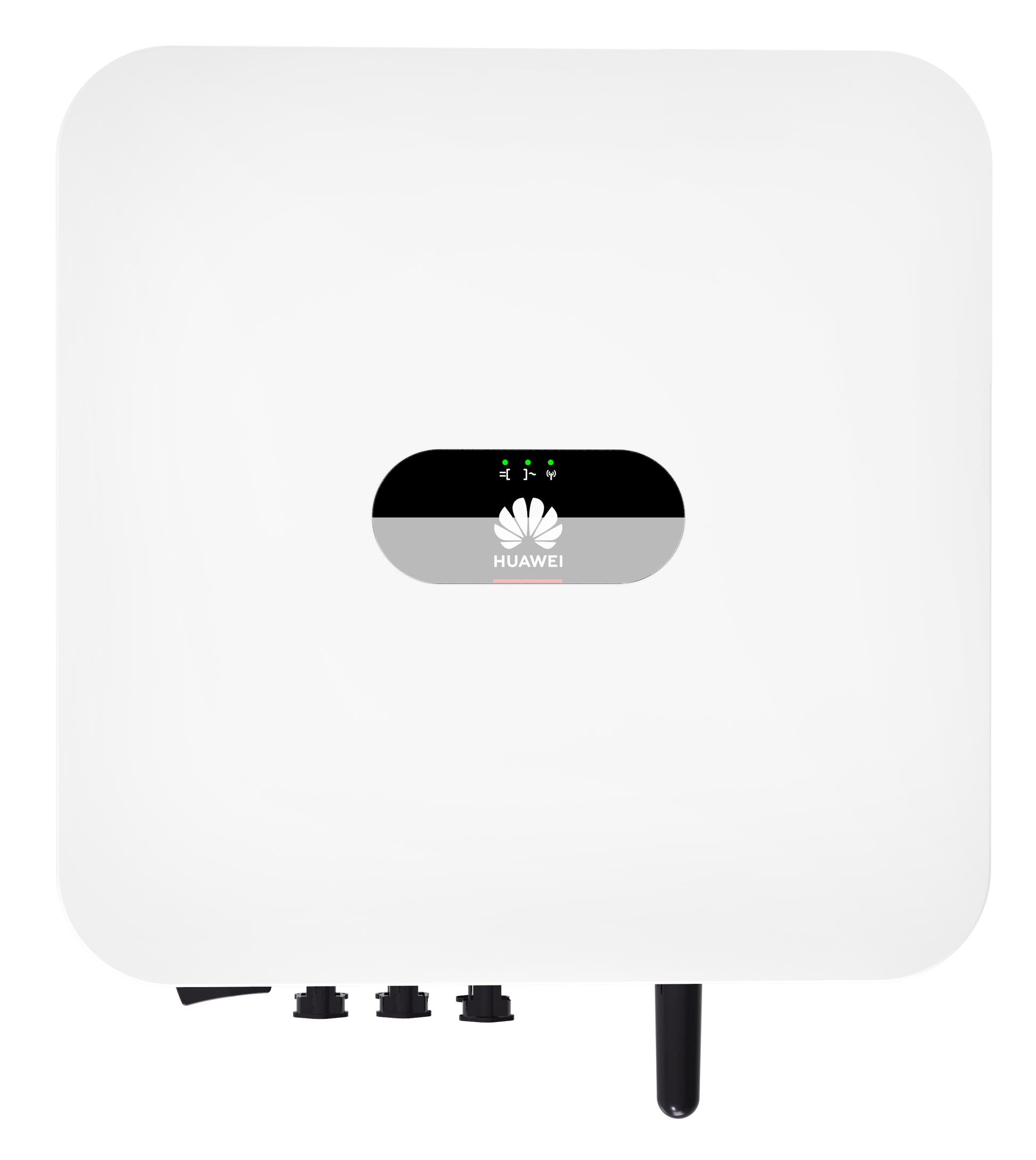

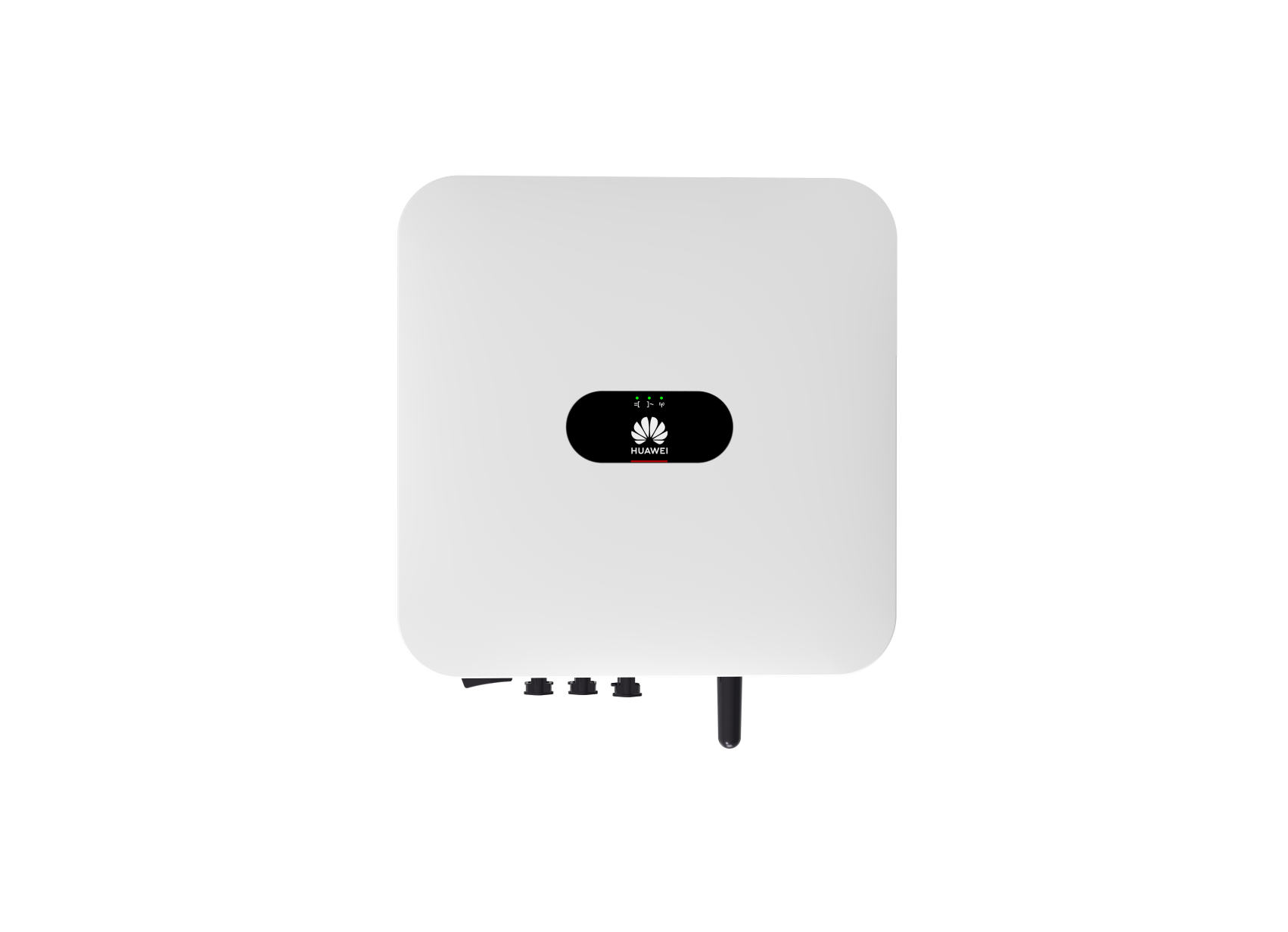

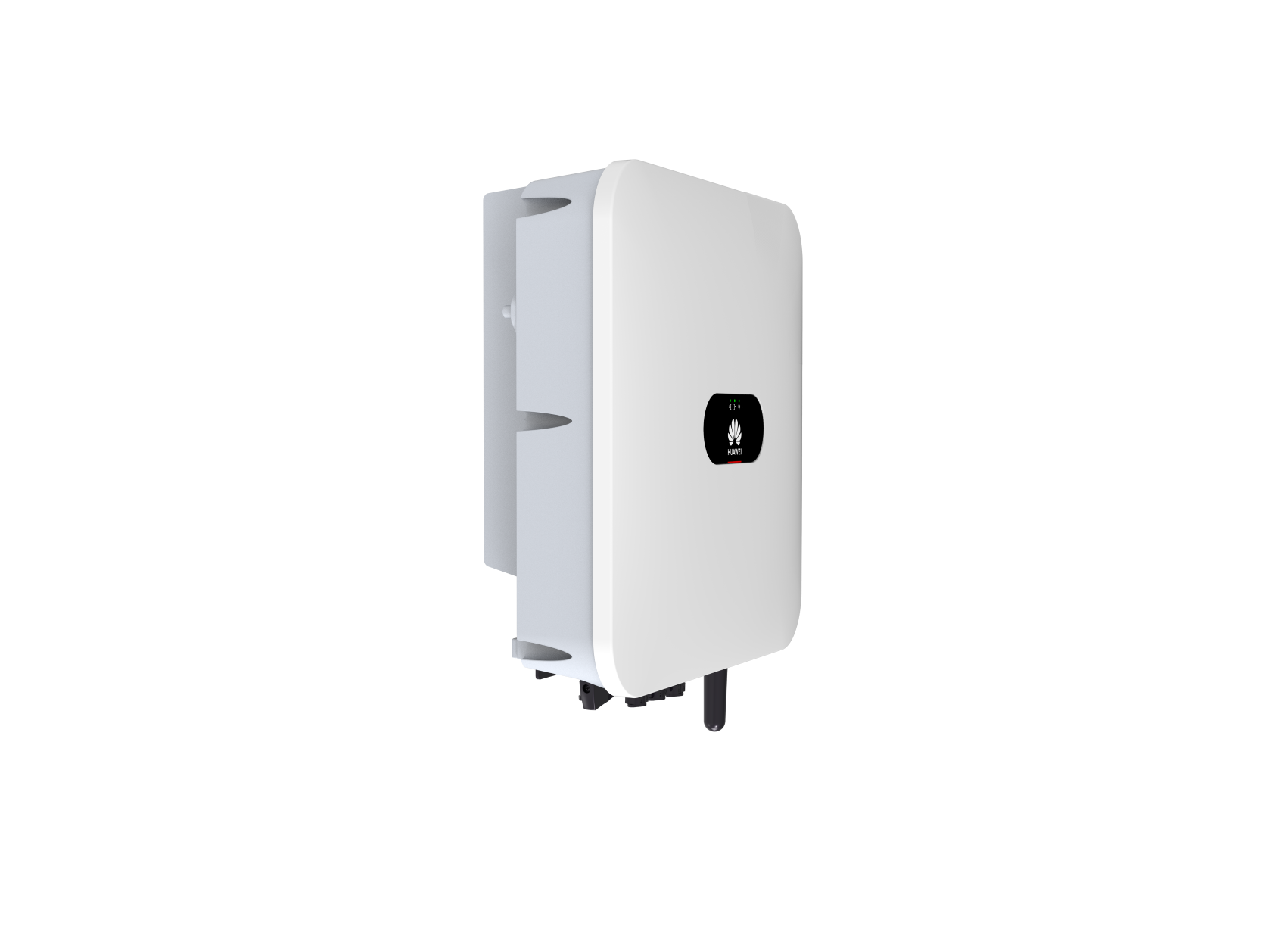

Huawei SUN2000-3.68KTL-L1 – Allgemeine Daten

Betriebstemperaturbereich: -25 ~ +60 °C
Relative Betriebsfeuchtigkeit: 0 % RH~100 % RH
Betriebshöhe: 0 – 4.000 m (Derating > 2.000 m)
Kühlung: Natürliche Konvektion
Anzeige: Status LED´s
Kommunikation: RS485, WLAN, Ethernet*, 4G/3G/2G*
Gewicht (inkl. Befestigungswinkel): 12 Kg
Abmessungen (inkl. Befestigungswinkel): 365 x 365 x 156 mm
Schutzart: IP65

Huawei SUN2000-3.68KTL-L1 – Eingang DC

Empfohlene maximale PV-Leistung¹: 5.520 Wp
Max. Eingangsspannung²: 600 V
Startspannung: 100 V
Voller MPPT-Spannungsbereich²: 90 V ~ 560 V (1)
Nenneingangsspannung: 360 V
Max. Eingangsstrom pro MPPT: 12.5 A
Max. Kurzschlussstrom: 18 A
Anzahl der MPP-Tracker: 2
Max. Anzahl der Eingänge: 2

Huawei SUN2000-3.68KTL-L1 – Ausgang AC

Netzanschluss: Einphasig
Nennleistung: 3.680 W
Max. Scheinleistung: 3.680 VA
Nennausgangsspannung: 220 V / 230 V / 240 V
AC – Netzfrequenz: 50 Hz / 60 Hz
Max. Ausgangsstrom: 16 A
Einstellbarer Leistungsfaktor: 0.8 kap. … 0.8 ind.
Klirrfaktor (THD): ≤ 3%

Huawei SUN2000-3.68KTL-L1 – Wirkungsgrad

Max. Wirkungsgrad: 98.4 %
Europäischer Wirkungsgrad: 97.3 %

Huawei SUN2000-3.68KTL-L1 – Schutzeinrichtungen

DC Lasttrennschalter: Ja
DC-Verpolungsschutz: Ja
AC-Überstromschutz: Ja
AC-Kurzschlussschutz: Ja
Überhitzungsschutz: Ja
Lichtbogenfehlerschutz: Ja
DC-Überspannungsschutz: Ja
AC-Überspannungsschutz⁴: Ja
DC-Isolationsüberwachung⁴: Ja
Fehlerstromüberwachung: Ja

Huawei SUN2000-3.68KTL-L1 – Batterie Kompatibilität

Kompatible Batterie: LG Chem RESU 7H_R / 10H_R
Spannungsbereich: 350 ~ 450 Vdc
Max. Strom: 10 A
Max. Entladeleistung: 3.680 W

Kompatible Batterie: HUAWEI Smart ESS Batterie 5 kWh – 30 kWh 1
Betriebsspannungsbereich: 350 ~ 560 VDC
Max. Betriebsstrom: 15 A
Max. Ladeleistung³: 5.000 W
Max. Entladeleistung: 3.680 W

Huawei SUN2000-3.68KTL-L1 – Normen und Sicherheit

EN/IEC 62109-1, EN/IEC 62109-2

Huawei SUN2000-3.68KTL-L1 – Netzanschlussbedingungen

G98, G99, EN 50549-1, CEI 0-21, VDE-AR-N-4105, AS 4777.2, C10/11, ABNT, UTE C15-712, RD 1699, TOR D4, IEC61727,
IEC62116

Weitere Informationen zur Normkonformität auf Anfrage gerne erhältlich.

Huawei SUN2000-3.68KTL-L1 – Optimierer Kompatibilität

DC MBUS kompatibler Optimierer: SUN2000-450W-P

Huawei SUN2000-3.68KTL-L1 – im Lieferumfang enthalten

PV Steckverbinder
Akkusteckverbinder
AC Steckverbinder
Signalkabelsteckverbinder
Antenne
Halterung

Huawei SUN2000-3.68KTL-L1 – Hinweise und Erklärungen

¹ Die maximale PV-Eingangsleistung des Wechselrichters beträgt 10000 Wp, wenn lange Strings entworfen und vollständig mit den Leistungsoptimierern SUN2000-450W-P verbunden sind.
² Die maximale Obergrenze für Eingangsspannung und Betriebsspannung wird auf 495 V reduziert, wenn der Wechselrichter angeschlossen wird und mit dem LG-Akku arbeitet .
³ 2500 W @ 5kWh HUAWEI ESS Batterie

⁴ kompatibel mit Schutzart TYP II gemäß EN / IEC 61643-11

* mittels WLAN-FE Dongle / 4G Dongle (optional)
