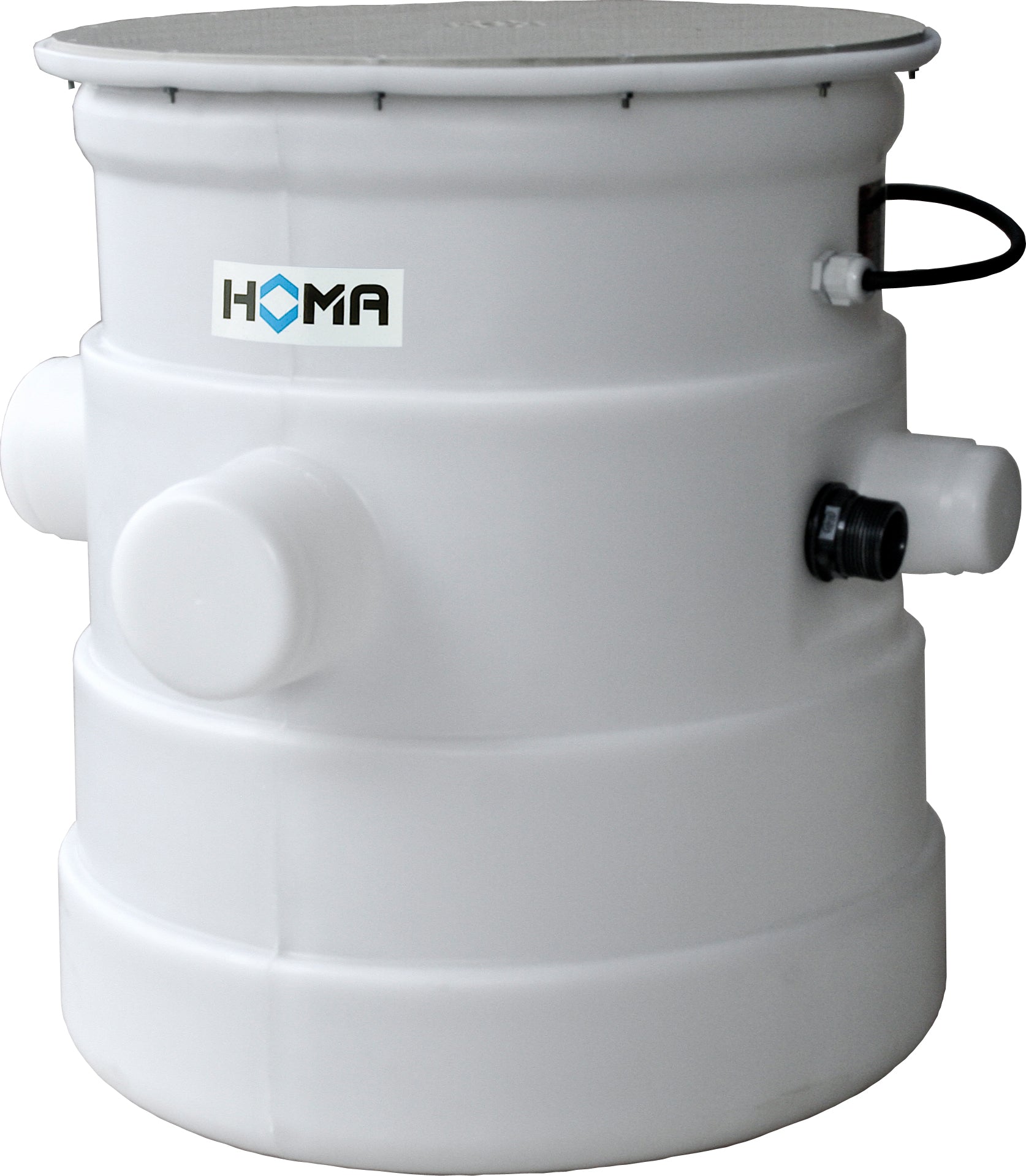

Schmutzwasser-Doppelhebeanlage
mit Überflur-Sammelschacht

Einsatz:
Fördern von sauberem oder verschmutztem
Wasser, auch mit Feststoffanteilen.
Zur automatischen Schmutzwasserentsorgung
unterhalb der Kanal-Rückstauebene.
Zum Anschluß von Waschbecken,
Waschmaschine.
Einbau in Kellern, Souterrain, Bad.

Max. Temperatur des Fördermediums:
35 °C, kurzzeitig bis 60 °C.

Bauart:
Anschlussfertige Doppelhebeanlage mit
Schmutzwassersammelschacht und zwei
Pumpen.

Sammelschacht:
Kunststoff-Schacht, Nutzvolumen 40 l,
mit 3 Zulaufstutzen DN 100. Stutzen
DN 70 für Entlüftung und Kabeldurchführung.
Abdeckplatte mit Geruchsverschluß.
Druckanschluß R1 1/4" AG.

Steuerung:
Elektronisches Schaltgerät zur Steuerung
und Überwachung aller wichtigen
Betriebsfunktionen. Pneumatische
Niveausteuerung mit Staudruckschaltung.
Pumpenwechsel nach jedem Schaltspiel.
Zuschaltung der zweiten Pumpe bei Spitzenlast.
Bei Ausfall einer Pumpe automatisches
Umschalten auf Reservepumpe.
Überlastschutz mit Motorschutzrelais.
Optische Störanzeige. Alarmsignal durch
eingebauten Summer. Potentialfreie
Sammelstörmeldung. Drehrichtungs-
Kontrollanzeige. Netzstecker.
Anschlussmöglichkeit für ServCom-Diagnosegerät
(s. Zubehör)
zur: Abfrage von Betriebsstunden, Schaltspielen,
Wartungsintervall, unnormalen
Betriebsbedingungen, Veränderung der
Schaltniveaus.
Einfaches Nachrüsten auf netzunabhängigen
Alarm durch Einsetzen von 9V Akku.
(s. Zubehör).

Einbaugarnitur:
Anschlußverschraubung und Druckleitung
zur Pumpe im Behälter, einschließlich Rückschlagklappe

Bauart Pumpe:
Einstufige Tauchmotorpumpe mit
horizontalem Druckanschluß R 1 ¼" AG.
Freistrom (Vortex)-Laufrad mit einem
freien Durchgang von 28 mm.

Wellendichtung:
Drehrichtungsunabhängige
Kombination von Gleitringdichtung
(Siliziumkarbid/Siliziumkarbid) und
Radialdichtung in Ölsperrkammer.
Ölgefüllter Dichtungsraum mit
Kontrollmöglichkeit durch Inspektionsschraube.

Wellenlagerung:
Robuste, wartungsfreie, dauergeschmierte
Wälzlager.

Motor:
Druckwasserdichter Elektromotor, ölgefüllt
Mit 2-poliger Wicklung.
Isolationsklasse der Wicklung F (155°),
Schutzart IP 68.

Motorkühlung:
Motor mit Oberflächenkühlung im
Tauchbetrieb.

Betriebsart: Aussetzbetrieb.

Werkstoffe:
Sammelschacht: PE
Einbaugarnitur: PVC/Rotguß
Pumpengehäuse: Grauguß EN-GJL-250
Laufrad: Grauguß EN-GJL-250
Motorwelle: Edelstahl 1.4104
Mechan. Verbindungsteile: Edelstahl
Elastomere: NBR
Gleitringdichtung (mediumseitig): SiC / SiC
Wellendichtring (motorseitig): NBR

Lackierung/Beschichtung Pumpe:
Zweikomponenten-Lack auf PUR-Basis,
RAL 9005.

Technische Daten:
Förderstrom Q: 25,0 - 0,0
Förderhöhe Hman: 1,2 m - 10,0 m
Anzahl Pumpen: 2
Behältervolumen: 40L
Leistung P1: 1,3 kW
Leistung P2: 0,9 kW
Spannung 50 Hz: 230 V
Stromart: 1~
Nennstrom: 5,6 A
Startart: Direkt
Druckanschluß: R 1 ¼" AG
Gewicht: 58 kg
Drehzahl: 2900 rpm
Länge Anschlusskabel: 3 m

Lieferumfang:
Behälter mit Einbaugarnitur und
Pumpe. Elektronisches Steuergerät
mit Netzkabel und Stecker.
