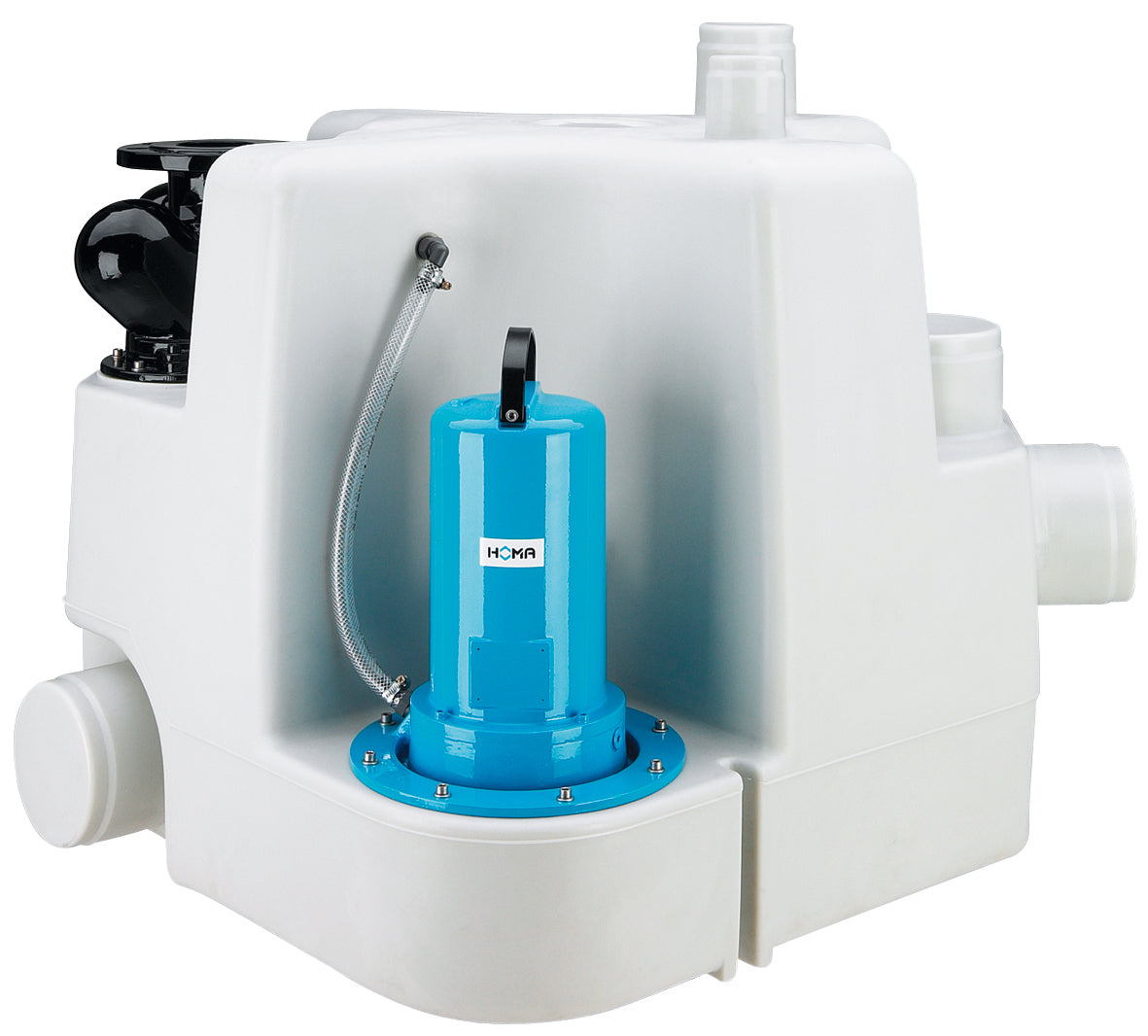

Überflutbare Abwasser-Doppelhebeanlage mit
großem Stauvolumen

Einsatz:
Fördern von Abwasser und Fäkalien,
auch mit groben und faserigen Bestandteilen.
Zur Entwässerung von unterhalb der Rückstauebene
liegenden Räumen, in denen Abwasser anfällt,
z.B. in Wohnanlagen, Bürogebäuden oder Gastronomiebetrieben
nach DIN EN 12056.

Max. Temperatur des Fördermediums:
35 °C, kurzzeitig bis 60 °C.

DIN EN 12050-1: Konformität und Bauart
geprüft und überwacht von der LGA,
Zertifikat Nr. 0220119.

Bauart:
Anschlussfertige Doppelhebeanlagen
mit einem 300l-Sammelbehälter, Steuerung und
zwei Pumpen.

Sammelbehälter:
Unverrottbarer, gas- und geruchsdichter
Kunststoff-Behälter.
Zuläufe: 1xDN150 horizontal 300mm Zulaufhöhe,
1xDN150 vertikal 400mm Zulaufhöhe mit 90°
- Formstück (bauseits) als horizontaler
Zulauf 600mm oder höher horizontal schwenkbar,
1xDN100 vertikal, 700mm Zulaufhöhe,
2xDN150 Verbindungsstutzen für Behälter in
Tandemaufstellung.
Druckanschluss: Flansch DN80.
Elastisches Übergangsstück DN80/DN100.
Im Druckanschluss integrierte weichdichtende
Kugel-Rückschlagklappe.
Entlüftungsstutzen: DN70 vertikal.
Anschluß für Handmembranpumpe R1" IG.
Reinigungsöffnung mit Schraubdeckel.

Steuerung:

Hydraulik:
Im Sammelbehälter integrierter
Pumpenkammer.
Vertikller Druckanschluß DN80.
Freistrom (Vortex)-Laufrad mit einem
freien Durchgang von 45 mm.

Motor:
Druckwasserdichter Elektromotor mit
2-poliger Wicklung.
Isolationsklasse der Wicklung H,
Schutzart IP 68. Thermofühler in der
Wicklung zur Temperaturüberwachung.

Wellenlagerung:
Robuste, wartungsfreie, dauergeschmierte
Wälzlager.

Dichtung:
3-fache Radialdichtung.

Betriebsart:
Aussetzbetrieb.

Werkstoffe:
Druckdeckel: Grauguß EN-GJL-250
Laufrad: Grauguß EN-GJL-250
Motorgehäuse: Grauguß EN-GJL-250
Sammelbehälter: Polyethylen
Motorwelle: Edelstahl 1.4104
Mechan. Verbindungsteile: Edelstahl
O-Ringe: NBR
Wellendichtringe: NBR
Oberlager: Rillenkugellager
Unterlager: Rillenkugellager


Lackierung/Beschichtung Pumpe:
Zweikomponenten-Lack auf PUR-Basis,
RAL 5012.

Technische Daten:
Förderstrom Q: 36,0 - 0,0
Förderhöhe Hman: 6,0 m - 15,5 m
Anzahl Pumpen: 2
Behältervolumen: 300L
Leistung P1: 3,0 kW
Leistung P2: 2,1 kW
Spannung 50 Hz: 400 V
Stromart: 3~
Nennstrom: 5,1 A
Startart: Direkt
Druckanschluß: DN80
Gewicht: 132 kg
Drehzahl: 2900 rpm
Länge Anschlusskabel: 3 m

Lieferumfang:
Behälter mit 2 Pumpen, weichdichtender
Kugel-Rückflußverhinderer,
Druckanschluß mit Flansch DN 80
und DN 80/DN 100 elastischem Übergangsstück
mit Schellen. Elastische Verbindungsstücke
für Zulauf DN 100 und Entlüftung DN 70
mit Schellen. Pneumatische Niveauschaltung.
Elektronisches Steuergerät mit Netzkabel
und Schutzkontaktstecker (1-Ph)
bzw. CEE-Stecker 16 A (3-Ph).
