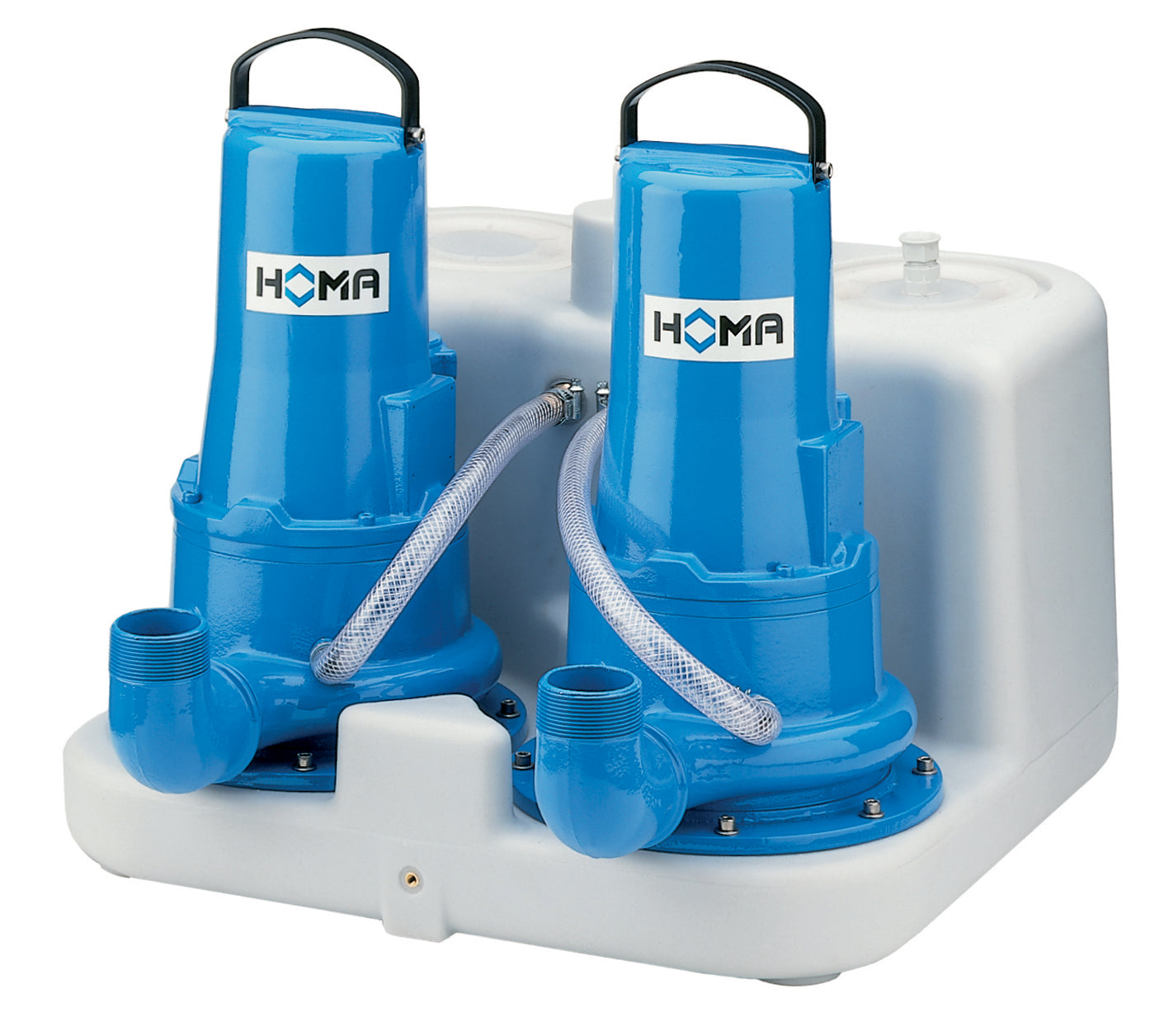

Überflutbare Abwasser-Doppelhebeanlage
mit Überflur-Sammelbehälter

Einsatz:
Fördern von häuslichem Abwasser und Fäkalien.
Das vor dem Laufrad eingebaute Schneidwerk
zerkleinert alle schneidbaren Feststoffe so,
daß das Fördermedium durch Rohrleitungen ab
DN 50 gepumpt werden kann.
Zur Entwässerung von unterhalb der Rückstauebene
liegenden Räumen, in denen Abwasser anfällt,
z.B. aus Toiletten, Waschbecken, Duschen,
nach DIN 12056.

DIN EN 12050-1: Konformität und Bauart
geprüft und überwacht von der LGA,
Zertifikat Nr. 0220119.

Max. Temperatur des Fördermediums:
35 °C, kurzzeitig bis 60 °C.

Bauart:
Anschlussfertige Doppellhebeanlagen
mit Sammelbehälterr und zwei Pumpen.

Sammelbehälter:
Unverrottbarer, gas- und geruchsdichter
Kunststoff-Behälter.
Zuläufe: DN 100/DN 50 abgestuft horizontal in
180 mm Höhe DN100/DN 50
abgestuft vertikal.
Entlüftungsstutzen: DN 70 vertikal. Anschluß
für Handmembranpumpe R 1" IG.
Reinigungsöffnung mit Schraubdeckel.

Steuerung:
Steuergerät zum Betrieb mit zwei Pumpen.
Steckerfertig mit
CEE-Stecker 3x400/230V50Hz, 5polig
Gehäuse: Polycarbonat IP65
Mit elektronischem Drucksensor zur
Niveauerfassung über Staudruck.
Pumpenwechsel nach jedem Schaltspiel.
Zuschaltung der zweiten Pumpe bei Spitzenlast.
Bei Ausfall einer Pumpe automatisches
Umschalten auf Reservepumpe.
- werksseitige Parametrierung
- LCD-Klartextanzeige für Betriebs- und
Störmeldungen, Anzeige des Pegels
oder der Schaltzustände der
Schwimmerschalter und des Motor-
Stroms, Drehfeldfehler
Betriebsstundenzähler, Zahl der
Starts (netzausfallsicher
gespeichert)
- Digital-Potentiometer für:
Einstellung der Schaltpunkte für
Pumpen EIN, Pumpen AUS und Nachlauf-
Zeit, Einschaltverzögerung nach
Stromausfall, Hochwasseralarm, Motor-
strombegrenzung, Maximale Laufzeit,
Zwangseinschaltung, ATEX-Mode,
Service-Mode
- LED's für:
Anzeige Betrieb, Hand, Automatik,
Nachlaufzeit, Sammelstörung und
Hochwasseralarm
- Hand-Null-Automatik Taster
- Quittiertaste für Alarm
- Summer für Alarmmeldung
- Direktanschluss für Pumpen mit
thermischer Überwachung durch
Bimetallkontakt
- Potentialfreie Kontakte für Betriebs-
meldung, Sammelstörung und
Hochwasseralarm
- Ausschalten der Pumpen über
Ausschaltniveau und (wahlweise)
einstellbare Nachlaufzeit.
- Alarmausgang Sammelstörung 230VAC
- Automatikfunktionen:
Niveausteuerung, Pumpenwechsel nach
jedem Schaltspiel, Zuschaltung der
2. Pumpe bei Spitzenlast, bei Ausfall
einer Pumpe Umschaltung auf die
StandBy Pumpe
- Eingang zur Freigabe/Verriegelung,
- Option:
Hauptschalter,
externer Akku

Bauart Pumpe:
Einstufige Tauchmotorpumpe mit horizontalem
Druckanschluß R 2" AG.
Offenes Mehrschaufelrad
mit vorgeschalteter Schneideinrichtung
zur Zerkleinerung von Feststoffen.

Motor:
Druckwasserdichter Elektromotor mit
2-poliger Wicklung.
Isolationsklasse der Wicklung H,
Schutzart IP 68. Thermofühler in der
Wicklung zur Temperaturüberwachung.

Dichtung:
Drehrichtungsunabhängige
Kombination von Gleitringdichtung
(Siliziumkarbid/Siliziumkarbid) und
Radialdichtung in Ölsperrkammer.
Ölgefüllter Dichtungsraum mit
Kontrollmöglichkeit durch Inspektionsschraube.

Betriebsart:
Aussetzbetrieb.

Werkstoffe:
Saugdeckel: Grauguß EN-GJL-250
Schneideinrichtung: Edelstahl 1.4122
Laufrad: Grauguß EN-GJL-250
Pumpengehäuse: Grauguß EN-GJL-250
Motorlagergehäuse: Grauguß EN-GJL-250
Motorgehäuse: Grauguß EN-GJL-250
Sammelbehälter: PE
Motorwelle: Edelstahl 1.4104
Mechan. Verbindungsteile: Edelstahl
O-Ringe: NBR


Lackierung/Beschichtung Pumpe:
Zweikomponenten-Lack auf PUR-Basis,
RAL 5012.

Technische Daten:
Förderstrom Q: 20,9 - 0,0
Förderhöhe Hman: 0,8 m - 33,2 m
Anzahl Pumpen: 2
Behältervolumen: 46
Leistung P1: 2,5 kW
Leistung P2: 1,9 kW
Spannung 50 Hz: 400 V
Stromart: 3~
Nennstrom: 4,4 A
Startart: Direkt
Druckanschluß: R 2" AG
Gewicht: 89 kg
Drehzahl: 2900 rpm
Länge Anschlusskabel: 3 m

Lieferumfang:
Behälter mit zwei Pumpe, Druckanschluß mit
Winkel 90 R 2" AG. Elastische
Verbindungsstücke für Zulauf DN 100 und
Entlüftung DN 70 mit Schellen.
Pneumatische Niveausschaltung.
Elektronisches Steuergerät mit Netzkabel
und Stecker.
