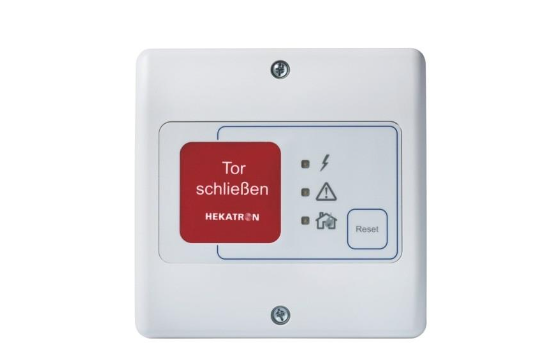

Feststellanlagen-Zentrale FSZ Pro

Feststellanlagen-Zentrale zum Einsatz in Feststellanlagen an Brand- und Rauchschutztoren und anderen Abschlüssen.

VdS geprüft nach den allgemeinen Anforderungen und Prüfgrundlagen für das Zulassungsverfahren für Feststellanlagen und DIBt zugelassen. VdS geprüft und zertifiziert gemäß DIN EN 14637. Bestehend aus Energieversorgung, Auslösevorrichtung, Handtaster, Resettaster und Alarmspeicher. Abwärtskompatibel zu Vorgängerprodukten und dem bestehenden Leitungsnetz. Vom DIBt zugelassene 3 Sekunden Pufferung gegen Netzwischer mittels optionalen Energiespeichermodul. Funktion der "stillen Schließung" zur Vermeidung der Alarmweiterleitung über die pot.-freien Wechsler bei Alarm durch den Handauslösetaster. Integrierter akustischer, für 60 Sekunden gepufferter, Signalgeber (65dB). 2 pot.-freie Wechsler und ein 24V Öffner zur Alarmweiterleitung und zur Ansteuerung von z.B. Haftmagneten, Torantrieben. Zusätzlicher Eingang zur Auswertung eines Alarms oder Schließbefehls von einem übergeordneten System, z.B. einer Gebäudeleittechnik. Hohe Ausgangsleistung, max. 900mA, zur Ansteuerung aller gängigen Torantriebe. Integrierter Handauslösetaster mit wahlweiser Beschriftung "Tor schließen" und "Tür schließen". Beschriftung wechselbar und optional auch in den Sprachen Englisch, Französisch und Russisch verfügbar. Anschlussmöglichkeit für externe Handauslöse- und/oder Resettaster. Je nach Anwendung kann eine Alarmspeicherung aktiviert werden. Optionale Leitungsüberwachung gemäß DIBt und DIN EN 14637. Linienabschluss mittels 2x43kOhm, bzw. dem Abschlussmodul AM 142 von Hekatron. Bei Verwendung mit dem ORS 142 von Hekatron, kann das bereits im Rauchschalter integrierte Abschlussmodul verwendet werden. Optionale Möglichkeit von 2-Linienbetrieb der Rauchschalter bei aktivierter Leitungsüberwachung. Alle Funktionen (Alarmspeicherung, Leitungsüberwachung, 2 Linienbetrieb, interner Signalgeber, Pufferart, stille Schließung) sind über einen DIP Schalter direkt in der Feststellanlagen-Zentrale ein- bzw. ausschaltbar. Optische Anzeige des aktuellen Zustands der Anlage auf der Folientastatur. Vereinfachte Ursachenfindung bei Alarm/Störung, durch Anzeige von verschiedenen Signalen auf der Folientastatur. Vereinfachte und flexible Montage durch individuell verwendbare Kabeleinführungen von oben, unten und der Rückseite. Optionale Montage auf der Hutschiene mittels Hutschienenadapter im separat erhältlichen Zubehörset.

Leistungsmerkmale:

- DIBt Bauartgenehmigung Z-6.500-2359
- Geprüft und Anerkannt nach DIN EN 14637
- VdS geprüft, G-Nr. beantragt
- Integrierter Handauslösetaster mit wechselbarer Beschriftung
- Integrierter Resettaster
- optionales, zugelassenes Puffermodul
- Stille Schließung
- integrierter, gepufferter akustischer Signalgeber
- 2 Pot.-freie Wechsler
- Geschalteter Ausgang +24V DC
- zusätzlicher Alarmeingang für übergeordnete Systeme
- 900mA Ausgangsstrom
- zuschaltbare Alarmspeicherung
- zuschaltbare Leitungsüberwachung
- Abschlusswiderstände bei Leitungsüberwachung 2 x 43 kOhm oder AM 142 von Hekatron
- optionale 2-Linienüberwachung
- konfigurierbar über Dip-Schalter im Gerät
- Betriebs-, Alarm- und Störungsanzeige
- unterstützte Störungs- und Fehlersuche
- Kabeleinführungen 3 x M16 + 1 x M20 auf der Ober- und Unterseite
- Kabeleinführungen 2 Langlöcher auf der Rückseite
- Aufputzmontage
- Optionale Montage auf eine Hutschiene
- Made in Germany

Nenndaten:

Eingangs-Nennspannung 230V AC
Ausgangs-Nennspannung 24V DC
Ausgangsstrom max. 900mA
Geschalteter Ausgang +24V DC
2 Pot.-freier Wechsler Schaltleistung 250V AC/5A, 30V DC/3A
Betriebsumgebungstemperatur -10° bis +45°C
Schutzart IP65 bei Kabeleinführung von oben/unten
Schutzart IP 30 bei Kabeleinführung von hinten

Farbe: weiß, ähnlich RAL 9003
Maße: HxBxT 146 x 146 x 60,5mm
Gewicht: 477g
