Funkset in silber

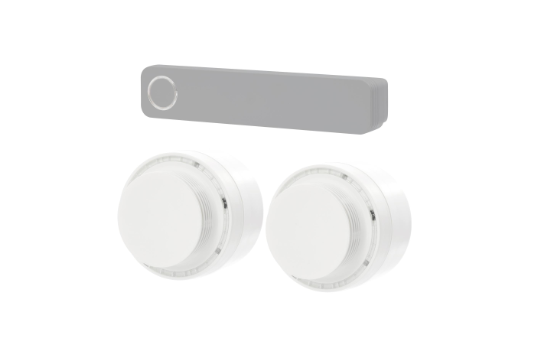

Das ORS Funkset 155 F si besteht aus einem Funkmodul FM 155 F si und Zwei Funkrauchschaltern ORS 155 F. Das Funkmodul dient als Schnittstelle zwischen dem FSA Funksystem und der verdrahteten Feststellanlage. Es übermittelt über einen potentialfreien Öffner alle relevanten Zustände (Störung und Alarm) an die Feststellanlage. Die Spannungsversorgung erfolgt über 24 VDC der Feststellanlagenzentrale. Optional kann eine Leitungsüberwachung im FM 155 F aktiviert werden. Der ORS 155 F ist ein optischer Funkrauchschalter gemäß EN 54-7 und EN 54-25. Die Auswerteelektronik überwacht den Rauchmessteil auf Verschmutzung und Störung. Die jeweiligen Betriebszustände werden optisch angezeigt. Eine selbst regelnde Alarmschwellennachführung sorgt für ein gleichbleibendes Ansprechverhalten. Die Batterie des ORS 155 F ist wechselbar und hat eine Lebensdauer von bis zu 8 Jahren. Funkmodul und Funkrauchschalter bilden zusammen ein Funknetzwerk, welches optional um den Funkhandtaster HAT 155 F ergänzt werden kann. Pro Funknetzwerk können bis zu 20 Teilnehmer miteinander vernetzt werden. Die Funkreichweite beträgt im Gebäude bis zu 20m. Das Funksystem verfügt über eine Echtzeitreichweitenmessung zur Überprüfung der Funkverbindung, welche an den einzelnen Funkkomponenten während der Inbetriebnahme angezeigt wird. Das FM 155 F und der ORS 155 F besitzen eine optische Zustandsanzeige für Betrieb, Störung und Alarm. Zusätzlich werden die Zustände leicht und stark verschmutzt der Funkrauchschalter mit signalisiert.

Leistungsmerkmale

Funksystem:
- Funkkommunikation über Frequenzbereiche
- Funkreichweite bis zu 20 m (Radius) im Gebäude
- Funkreichweite bis zu 200 m im Freifeld
- Echtzeit Reichweitenmessung
- Bis zu 20 Funkteilnehmer in einem

System Leistungsmerkmale Funkmodul:
- Betriebsspannung 18 bis 28 V DC
- potentialfreier Öffnerkontakt
- zuschaltbare Leitungsüberwachung
- Optische Anzeige für Betrieb Störung und Alarm
- Leistungserklärung CPR-31-20-003
- Leistungserklärung für EN 54-25
- Leistungserklärung für EN 54-18
- Made in Germany

Leistungsmerkmale

Funkrauchschalter:
- 8 Jahre Batterielebensdauer
- Optische Raucherkennung nach dem Streulichtprinzip
- Optische Anzeige für Betrieb, leicht verschmutzt, stark verschmutzt, Störung und Alarm
- Messkammerüberwachung
- Einfache Montage (ohne Kabel)
- Leistungserklärung CPR-31-20-001
- Made in Germany

Nenndaten

Funksystem:
Sendeleistung bei 433 MHz 10 dBm/10 mW
und bei 868 MHz 14 dBm/25 mWNenndaten

Funkmodul:
Betriebsspannung 18 bis 28 V DC
Schutzart IP 40
Betriebsumgebungstemperatur
-30 °C bis +70 °C
Schaltleistung max. 30 W
Maße (L x B x H) 148,2 x 30,4 x 28,6 mm
Gewicht 65 g
Ausführung silber ähnlich RAL 9006

Nenndaten
Funkrauchschalter:
Betriebsspannung Lithium Batteriepack
3 V DC
Schutzart IP 42
CE Anerkennung nach EN 54, Teil 7
und Teil 25
Auslösung Temperatur ca. + 70 °C
Betriebsumgebungstemperatur
-30 °C bis +70 °C
Maße mit Sockel (Ø x H) 80x70 mm
Gewicht 168 g
Farbe weiß ähnlich RAL 9010
