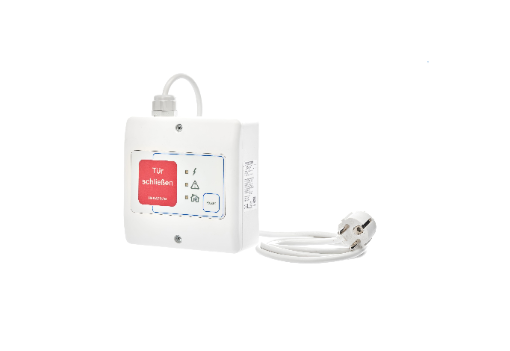

Die Feststellanlagen-Zentrale ist Netz- gerät, Handtaster, Resettaster, Alarm- speicher und Betriebszustandsanzeige in einem Gerät. Sie ist geeignet für den Einsatz in Feststellanlagen in den verschiedensten Anwendungen in Industrie- und Verwaltungsgebäuden. Einfachste Bedienung durch integrierte Taster für Alarm und Reset. Zusätzlich können weitere externe Taster ange- schlossen werden. Über die Frontfolie werden die Zustände Alarm, Störung und Betrieb optisch angezeigt. Funktionen wie Alarmspeicher, Leitungsüberwachung gemäß DIN EN 14637 und die Wahl zwischen dem Anschluss mit einem oder mit zwei Stichen sind über DIP-Schalter ein- und ausschaltbar. Über einen 24V DC Ausgang können die Haftmagnete direkt ange- steuert werden. Ein weiterer potential- freier Wechselkontakt steht zur Weiter- leitung eines Alarms an eine weitere Stelle zur Verfügung. Zur Spannungsversorgung ist werkseitig ein Anschlusskabel mit Schukostecker vorverdrahtet. Die Kabelein- führung erfolgt wahlweise von oben, unten oder der Rückseite des Gehäuses. Geprüft nach den Prüfvorgaben des DIBt und nach DIN EN 14637. Einsetzbar nach DIBt und/oder DIN EN 14637.
Leistungsmerkmale:
- vorverdrahtetes Netzanschlusskabel
mit Schukostecker
- Integrierter Handauslösetaster mit
wechselbarer Beschriftung
- Integrierter Resettaster
- Betriebs-, Alarm- und Störungsanzeige
- zuschaltbare Alarmspeicherung
- zuschaltbare Leitungsüberwachung
- Abschlusswiderstände bei Leitungs-
überwachung 2 x 43 kOhm oder AM 142
von Hekatron
- Geschalteter Ausgang +24V DC
- Pot.-freier Wechsler
- Kabeleinführungen 3 x M16 auf der Ober-
und 3 x M16 + 1 x M20 auf der Unterseite
- Kabeleinführungen 2 Langlöcher auf
der Rückseite
- Schutzart IP 54 bei Kabeleinführung
von oben/unten
- Schutzart IP 30 bei Kabeleinführung
von hinten
- Aufputzmontage
- Optionale Montage auf eine Hutschiene
- DIBt Bauartgenehmigung Z-6.500-2427
- Geprüft und Anerkannt nach
DIN EN 14637
+VdS geprüft und anerkannt
G-Nr. 213091
- Made in Germany
Nenndaten:
Eingangs-Nennspannung 230V AC
Länge Netzanschlusskabel 1,5m
Kabeltyp H05VV-F
Adern 3G 1,5m²
Ausgangs-Nennspannung 24V DC
Ausgangsstrom max. 400mA
Geschalteter Ausgang +24V DC
Pot.-freier Wechsler
Schaltleistung 250V AC/5A, 30V DC/3A
Betriebsumgebungstemperatur
-10° bis +50°C
Farbe: weiß, ähnlich RAL 9003
Maße: HxBxT 146 x 146 x 60,5mm
Gewicht: 420g
