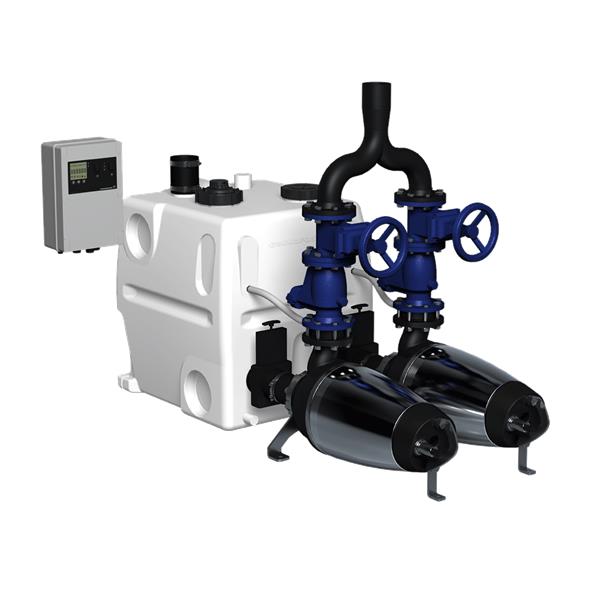

MD1.80.80.55.4.51D /450.SE
Kompakte überflutbare Fäkalienhebeanlage mit 2 horizontalen Pumpen Typ SE, 1x oder 2x450 Liter Sammelbehälter, Mikroprozessorsteuerung, inkl. allen erforderlichen elastischen Verbindungen und Befestigungsmaterial. Sammelbehälter mit horizontalem und vertikalem Zulaufstutzen, Pumpen mit 80mm freiem Durchgang. Elektronischer Steuerung mit piezoresistivem Drucksensor und 10m Schlauch. Anlage gemäß DIN EN 12050
Sammelbehälter: Schlag- und bruchfest
aus Polyäthylen, unverrottbar, gas- und geruchsdicht.
Pumpen: 2x Abwasser-Tauchmotorpumpen,
einstufiges Blockaggregat mit Einkanal- laufrad (MD1) oder Vortexlaufrad (MDV), und freiem Durchgang von 80 mm, mit:
|
Cartridge-/Patronendichtung,
|
unbedenklichem Spezialöl, von außen kontrollierbar,
|
Wicklung,
|
Motorkühlung ohne zusätzlichen Kühlmantel
|
steckverbindung, Kabel längswasserdicht vergossen,
|
zur schnellen Trennung von Motor und Hydraulik.

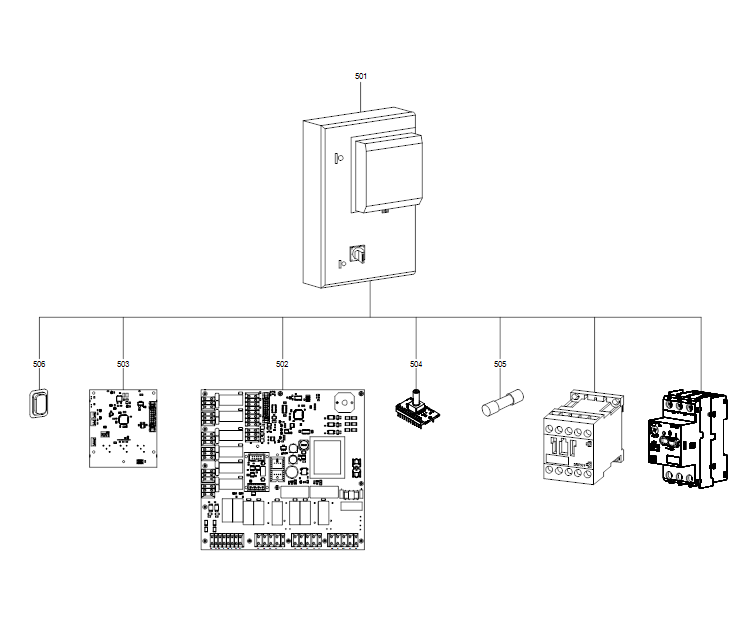

Steuerung: Berührungsloser, piezoresistiver
Drucksensor als Plug-in Modul in der Steuerung, elektronisch überwacht, millimetergenaue Füllstandsanzeige, verstopfungs- und blockiersicher da keine beweglichen Teile im Abwasser, Feuchtigkeitsabscheider im Staurohrkopf, wartungsfreundliche über großdimensionierte Behälterverschraubung.
Vollelektronisches, vorkonfiguriertes Steuergerät zur Steuerung und Überwachung von 2 Tauchmotorpumpen, intuitive Bedienung, Drucktasten mit Motorschutzrelais, Steuerplatine und digitalem beleuchtetem 2,7-Zoll-Display für die Zustandsanzeige. Zusätzliche Anschlussklemme für einen externen Schwimmerschalter. Parameteränderungen vor unbefugtem Zugriff verriegelbar. Über einen Druckschlauch und einen Wandler im Steuergerät wird das Behälterniveau in Echtzeit gemessen und gesteuert. Wandmontage der Steuerung ohne Öffnen der Steuereinheit. Wandaufbaugerät mit ISO Gehäuse IP56.
|
Einzelstörmeldung, Niveauanzeige in mm, Hochwasser, Motorstrom im Betrieb, Übertemperatur, Netzstörung und Sensorfehler, Phasenfolgefehler (nur 3 ph.)
|
quittierung
|
Einzelbetrieb und –störung, Hochwasseralarm und Sammelstörmeldung
|
Fehlerspeicher der letzten 20 Ereignisse
|
Testlauf nach 24h Stillstandzeit
|
und Verstopfungen (einstellbar)
|
Wicklungsthermofühlern
|
(siehe Zubehör)
|
Parametrierfunktion
| Technische Daten: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1455 1/min | |
| Nennförderstrom: | 5.5 l/s | |
| Maximaler Förderstrom: | 38.9 l/s | |
| Nennförderhöhe: | 18.9 m | |
| Laufradtyp: | SINGLE CHANNEL | |
| Maximale Partikelgröße: | 80 mm | |
| Gleitringdichtung: | SIC/SIC | |
| Max. hydraulische Effizienz: | 63 % | |
| Zulassungen: | CE,EAC,MORO,UKCA,SEPRO | |
| Werkstoffe: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN 1561 EN-GJL-200 | |
| Pumpengehäuse: | ASTM A48-30A | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN 1561 EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM: | ASTM A48-30A | |
| Behälter: | PLASTIC | |
| LDPE | ||
| Installation: | ||
| Umgebungstemperatur: | 0 .. 40 °C | |
| Max. Betriebsdruck: | 10 bar | |
| Anschlusstyp Austritt: | DIN | |
| Größe des Druckanschlusses: | DN 80 | |
| Nenndruckstufe: | PN 10 | |
| Maximum installation depth: | 2 m | |
| Fördermedium: | ||
| Medientemperaturbereich: | 0 .. 40 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| Elektrische Daten: | ||
| Leistungsaufnahme P1: | 6.5 kW | |
| Motorbemessungsleistung P2: | 5.5 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-415 V | |
| Spannungstoleranz: | +6/-10 % | |
| Max Starts pro Stunde: | 60 | |
| Bemessungsstrom: | 13.4 A | |
| Nennstrom bei 3/4 Ladung: | 11 A | |
| Nennstrom bei 1/2 Ladung: | 9.5 A | |
| Anlaufstrom: | 87 A | |
| Strom bei Leerlauf: | 8.3 A | |
| Cos phi - Leistungsfaktor: | 0.74 | |
| Cos phi bei Nulllast: | 0.10 | |
| Cos phi bei 3/4 Last: | 0.65 | |
| Cos phi bei 1/2 Last: | 0.52 | |
| Anlaufmoment: | 98 Nm | |
| Kippmoment des Motors: | 122 Nm | |
| Trägheitsmoment: | 0.1295 kg m² | |
| Motorwirkungsgrad bei Vollast: | 83.9 % | |
| Motorwirkungsgrad bei 3/4 Last: | 83.3 % | |
| Motorwirkungsgrad bei halber Last: | 81.0 % | |
| Motorpole: | 4 | |
| Einschaltart: | Stern-Dreieck | |
| Schutzart (gemäß IEC 34-5): | IP68 | |
| Isolationsklasse (IEC 85): | F | |
| Motorschutz: | THERMAL SWITCH | |
| Power cable type: | H07RN-F | |
| Length of power cable: | 10 m | |
| Art der Steuerung: | ||
| Feuchtigkeitssensor: | ohne Feuchtigkeitssensor | |
| Wasser-im-Öl-Sensor: | ohne Leckagesensor | |
| Behälter: | ||
| Tatsächliches Gesamtvolumen des Sammelbeckens mit 180 mm Einlass: | 120 l | |
| Tatsächliches Gesamtvolumen des Sammelbeckens mit 250 mm Einlass: | 240 l | |
| Tank volume nominal: | 450 l | |
| Sonstiges: | ||
| Nettogewicht: | 428 kg | |
| Bruttogewicht: | 524 kg | |
| Versandvol.: | 2.55 m³ | |
| Dänische VVS Nr.: | 154033255 | |
| Herkunftsland: | DE | |
| Zolltarif Nr.: | 84137021 | |
| Zulassungen: | WEEE |
