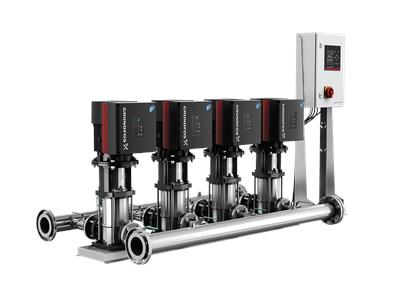

Kompakte Mehrpumpen Druckerhöhungsanlage nach DIN 1988-500 Typ: Hydro MPC-E Anschlussfertige Druckerhöhungsanlage nach DIN 1988-500, mit 2-6 normalsaugenden vertikalen Kreiselpumpen der Baureihe CR(I)E. Pumpen sind ausgestattet mit servicefreundlicher hochverschleißfester Patronengleitringdichtung der Werkstoffpaarung SiC/SiC/EPDM und Ausbaukupplung (ab 11 kW). Edelstahlrohrverteiler (1.4571) im Aushalsverfahren orbitalverschweißt, mit: DVGW / KTW geprüfter Absperreinrichtung auf Saug-/ und Druckseite DVGW / KTW geprüfter Rückflussverhinderer (bis DN 65 POM, >DN 65 Edelstahl) auf der Druckseite Vollverschweißter Drucksensor mit 4-facher Überlastfestigkeit zur sicheren Nullpunktrückstellung Gedämpftes Manometer Absperrbare Durchflussarmatur zum Anschluss eines Membrandruckbehälters - Max. Anlagendruck 16 bar Motoren bis einschl. 2,2 kW: Oberflächengekühlter geräuscharmer Grundfos Permanentmagnetmotor mit Wirkungsgraden über den IE4 Grenzwerten (gem. IEC 60034-30 Ed. 2). Motoren > 2,2 kW: Oberflächengekühlter geräuscharmer Grundfos Asynchronmotor mit Wirkungsgraden gemäß IE3. Beide Motorvarianten sind mit einem integrierten Frequenzumformer ausgestattet. Die Motoren sind selbstüberwachend, kurzschlusssicher und benötigen keinen externen Motorschutz (IEC 34-11:TP211). CU 352 Steuerungseinheit, Hauptschalter und Sicherungsautomaten sind in einem Stahlschaltschrank (IP54) auf Edelstahlhaltern montiert. Hochflexible Steuer- und Regeleinheit CU 352 mit: Farbdisplay zur Anzeige wichtiger Anlagenparameter, wie z. B. Soll-/Istdruck, Drehzahl der Pumpen, Hinweis bei Aktivierung von Zusatzfunktionen, Anlagen-/Pumpenzustand, Warnungen und Alarme, Sensorwerte (z. B. Vordruck, Enddruck, Füllstände) und kalkulierter Volumenstrom. Integrierter VNC Server zur 1:1 Fernbedienung/-überwachung der CU352 Steuerung mittels Internetbrowser über Ether-/Internet. Integrierter Datenlogger zur Aufzeichnung und Anzeige von wichtigen Anlagenparametern (Istwert, Sollwert, Drehzahl der Pumpen, kalkulierter Volumenstrom, Leistungsaufnahme) mit Exportmöglichkeit der Daten über die Netzwerkschnittstelle. Integrierter Steckplatz zur Aufnahme von Grundfos CIM Modulen zur Anbindung an diverse Feldbussysteme. - 2 parametrierbare potentialfreie Ausgangsrelais (Wechsler), z.B. für: Sammelbetriebsmeldung (parametrierbar) Sammelstörmeldung (parametrierbar) - 3 potentialfreie Digitaleingänge, davon 2 frei parametrierbar, z. B. für: Fern EIN/aus der Anlage (Standard) - Wassermangelüberwachung (z. B. für Schwimmerschalter) - Aktivierung der bis zu 6 alternative Sollwerte - 3 frei parametrierbare Analogeingänge, z. B. für: Anschluß eines Drucksensors zur Istwerterfassung (Standard) - Wassermangelüberwachung (z. B. mit analogem Vordrucksensor) - Externe Sollwertverschiebung (0-10 V, -/4-20 mA) Anschluß eines redundanten Drucksensors Erweiterung der Ein-/Ausgänge mittels optionalem Zusatzkommunikationsmodul IO 351B. Mit dem IO351B Modul können z.B.
