GRUNDFOS Digitale Dosierpumpe DDA 120-7 AR-PVC-L/V/C-F-31U3U3FG -Art. 99159503

DDA 120-7 AR-PVC-L/V/C-F-31U3U3FG
DDA 120-7 AR-PVC-L/V/C-F-31U3U

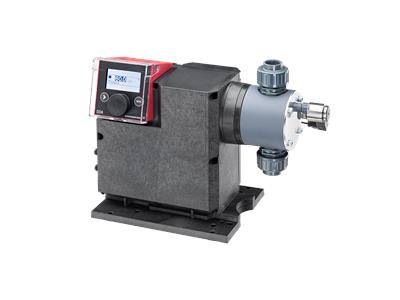

Die SMART Digital DDA ist eine kompakte Verdränger-Membrandosierpumpe mit drehzahlvariablem Antrieb (ECM-Motor) und einem Einstellbereich von bis zu 1:800.
Die Serie der SMART Digital-Dosierpumpen arbeitet stets mit voller Hublänge, um selbst bei ausgasenden Medien die optimale Genauigkeit und optimale Befüllung des Dosierkopfes zu gewährleisten. Die Dauer jedes Druckhubs variiert je nach eingestellter Dosiermenge und führt so zu einem pulsationsarmen und quasi-kontinuierlichen Dosierbetrieb. Die anklickbare Montageplatte erleichtert die Installation und Service. Der Bedienkubus kann bequem vorn, links oder rechts montiert werden. Das Dreh-/Drückrad und das mehrfarbige, hinterleuchtete LCD-Grafikdisplay mit Klartextanzeige ermöglichen eine intuitive Bedienung. Die Bedienelemente sind durch eine transparente Abdeckung geschützt.

Der Dosierkopf umfasst:

Robuste und langlebige Doppel-PTFE Membran
Druck- und saugseitige Ventile (optional Federbelastet für hoch viskose Medien)
Entlüftungsventil
Drucksensor für die Membranbrucherkennung

Betriebsarten:

Manuelle Dosierung mit direkter Eingabe in ml/h, l/h oder gph
Mengenproportionale Dosiermenge via Impulsansteuerung in ml/Impuls (einschließlich Memory Funktion)
Mengenproportionale Dosiermenge via 0/4-20 mA Analogansteuerung (skalierbar)
Chargendosierung (nach Impuls, Intervall oder integr. Wochenzeitschaltuhr)
Feldbusansteuerung (nur via ext. CIU Modul, Profibus-/net; Modbus RTU/TCP, GRM)

Weitere Leistungsmerkmale:

Membranbrucherkennung über Drucksensor (DLD)
Automatische Entlüftung der Pumpe um Ansaugprobleme nach längerer Stillstandszeit zu verhindern
Reduktion der Ansauggeschwindigkeit (SlowMode) für die Förderung hochviskoser oder ausgasender Medien, 50 % (maximaler Förderstrom= 60 l/h) und 25 % (maximaler Förderstrom= 30 l/h)
Anzeige wann Wartungsarbeiten erforderlich sind mit Angabe der Bestellnummer des Wartungskits
Zweistufiger Passwortschutz gegen unbefugten Zugriff
Zähler für das dosierte Gesamtvolumen (rücksetzbar), Betriebsstunden usw.
Laden und Speichern kundenspezifischer Einstellungen sowie Rücksetzen auf die Werkseinstellung

Signaleingänge/-ausgänge:

Eingangssignale für Impulsbetrieb, Analogsignal 0/4 bis 20 mA, extern Stopp
Signaleingang für zweistufige Niveauüberwachung
Zwei potenzialfreie parametrierbare Melderelais beispielsweise für Alarm, Hubsignal, Pumpendosierung, Zeitgeber usw.
Analogausgangssignal 0/4-20 mA für Eingang-=Ausgangssignal, Dosiermenge (berechnet HubzahlxDosierkopfvolumen)

Art der Steuerung:
Steuerungsvariante:		AR
Niveaukontrolle:		YES
Analogeingang:		0/4-20 mA
Kontaktansteuerung:		ja
Ext. Stopp:		Ja
Analogausgang:		0/4-20 mA
Ausgangsrelais:		2
Buskommunikation:		Ja

Fördermedium:
Fördermedium:		Wasser
Medientemperaturbereich:		0 .. 40 °C
Medientemperatur während des Betriebs:		60 °C
Dichte:		983.2 kg/m³

Technische Daten:
Typenschlüssel:		DDA 120-7 AR-PVC-L/V/C-F-31U3U
Max. Volumenstrom:		120 l/h
Max. Q bei 50% (slow mode):		60 l/h
Max. Q bei 25% (slow mode):		30 l/h
Min. Volumenstrom:		150 ml/h
Einstellbereich:		1:800
Zulassungen:		CE,CSA-US,NSF61,EAC,RCM
Ventiltyp:		Standard
Max. Viskosität bei 100%:		100 mPas
Max. Viskosität bei 50% (slow mode):		1500 mPas
Max. Viskosität bei 25% (slow mode):		3000 mPas
Wiederholgenauigkeit:		1.5 %

Werkstoffe:
Material Dosierkopf:		PVC (Polyvinylchlorid)
Ventilkugel:		Keramik
Dichtung:		FKM

Installation:
Umgebungstemperatur:		0 .. 45 °C
Max. Betriebsdruck:		7 bar
Inhalt des Installationsset > siehe Datenheft:		Nein
Installationsart:		Kein Installationsset
Anschluss Saugstutzen:		Conn.pack U3 (hose ID.19mm &..
Anschluss Druckstutzen:		Conn.pack U3 (hose ID.19mm &..
Max. Saughöhe (Betrieb):		3 m
Max. Saughöhe (Ansaugphase):		1.5 m

Elektrische Daten:
Maximale Leistungsaufnahme P1:		62 W
Netzfrequenz:		50 / 60 Hz
Bemessungsspannung:		1 x 100-240 V
Schutzart (gemäß IEC 34-5):		IP65 / TYPE 4X
Kabellänge:		1.5 m
Art des Kabelsteckers:		EU
Einschaltstrom:		70 A bei 240 V (35 A/100 V) für 2 ms

Sonstiges:
Nettogewicht:		6 kg
Bruttogewicht:		7 kg
Farbe:		rot
Herkunftsland:		FR
Zolltarif Nr.:		84135040
