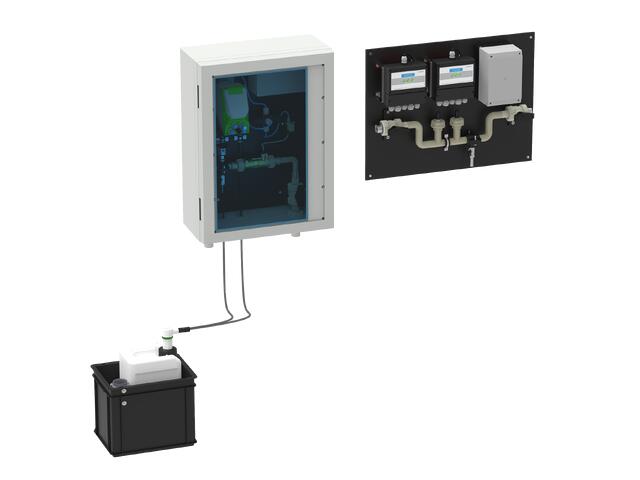

Entsäuerungsdosierung für Systemanlagen

neutra 3000, Dosiergebinde 15 l
Dosieranlage mit nachgeschalteter
redundanter pH-Wert-Überwachung zur
Entsäuerung von Rohwasser für Trink-
wasseranwendungen gemäß den DVGW-
Arbeitsblättern W-214-1, W-214-4 und W-
626.

Verkauf nur nach vollständiger Wasser-
analyse und Beratung durch Grünbeck.

Entsäuerungs-Dosierung bestehend aus:

Dosieranlage:

1 Schrittmotor-Membrandosierpumpe inkl.
Dosierleitung

1 Multifunktionsventil zur Aufrecht-
erhaltung des erforderlichen Dosier-
drucks und zur Rückführung der Dosier-
chemikalie in den Dosierbehälter
bei kritischem Dosierwiderstand

1 Wasserzähler zur mengenproportionalen
Dosierung der Dosierchemikalie

1 Strömungswächter zur Überwachung des
Wasserdurchflusses beim Dosiervorgang

1 Magnetventil zum Absperren der
Dosierleitung, sobald der Strömungs-
wächter keinen Wasserdurchfluss
detektiert

1 Schaltkasten
1 Montageschrank aus Kunststoff mit
Sichttüre, inkl. Befestigungsmaterial
für Wandmontage
1 GENODOS-Sauglanze mit Leermeldung
1 Auffangwanne mit Sauglanzenhalterung

Dosieranlage komplett vormontiert im
Montageschrank inkl. interner Verrohrung
aus PP. Montageschrank verschließbar zum
Schutz vor unsachgemäßer Bedienung der
Dosieranlage.

pH-Wert-Überwachung:

2 pH-Elektroden zur Messung des Ist-pH-
Wertes

2 Messumformer zur Anzeige des
jeweiligen pH-Wertes und zur
optionalen Übertragung der Messwerte
sowie zur Überwachung der Einhaltung
der Trinkwassergrenzwerte

1 Schaltkasten zum Verarbeiten von
Signalen und zum Ansteuern
elektrischer Anlagenkomponenten

pH-Wert-Überwachung komplett vormontiert
auf einer Montageplatte aus Kunststoff,
inkl. Befestigungsmaterial für Wand-
montage und interner Verrohrung aus PP.

Funktionsweise:

Die alkalische Dosierchemikalie (exaliQ
neutra) wird mit einer voreingestellten
Dosierkonzentration mengenproportional
zum Rohwasservolumenstrom in die
Rohrleitung dosiert. Über einen
Strömungswächter wird sichergestellt,
dass eine Dosierung ausschließlich bei
fließendem Wasser erfolgen kann. Mit der
nachgeschalteten redundanten pH-Wert-
Überwachung wird der Grenz-pH-Wert
kontrolliert. Sollte der pH-Wert
außerhalb des für Trinkwasser geltenden
Bereichs von pH 6,5 bis pH 9,5 liegen,
wird die Spannungsversorgung der
Dosierpumpe unterbrochen und die
Dosierpumpe verriegelt. Über einen
potenzialfreien Kontakt kann die
Abweichung an bauseits gemeldet werden.

Alle medienberührten Bauteile für den
Einsatz im Trinkwasser geeignet.

Technische Daten:

Nennvolumenstrom : 0,1 – 3,0 m³/h
Anschlussnennweiten

Zulauf / Ablauf : DN 25 (1“ AG)
Betriebsdruck max.: 6,0 bar
Wassertemperatur max.: 20 °C

Netzanschluss : 230 V / 50 Hz
Schutzart : IP 54

Abmessungen:
Montageschrank B x H x T:
600 x 800 x 300 mm

Montageplatte B x H x T :
800 x 600 x 170 mm
