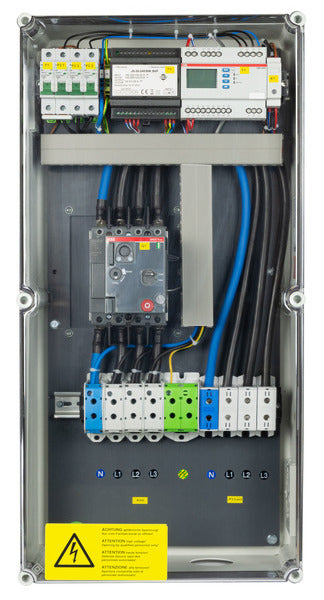

Enwitec Netz- und Anlagenschutz NA-Schutz-NA4105-PV-69KVA-TNS_TT_1.1
Technische Daten
Zentraler NA-Schutz und Kuppelschalter für PV-Anlagen bis 62KW/69KVA nach VDE-AR-N 4105:2018-11 für Erzeugungseinheiten Typ 2 10014041 Zu beachten: Netzvorsicherung vom Typ gG/gL erforderlich! (max. 125A) Netzspannung: 3 x 230/400V 50Hz Nennstrom: 100A (bei cos phi 0.9) 90A (bei cos phi 1) Netzform: TT- oder TN-S (Allpolige Trennung!) NA-Schutzrelais: Tele NA003-M64 Kuppelschalter : ABB - Leistungsschalter mit motorischer Wiedereinschaltung Gehäuse: Wandmontage, Gfk-verstärktes Polyester- gehäuse mit Schraubdeckel Montageart: Im Innenbereich oder im geschützten Außenbereich (KEINE direkte Bewitterung!) Schutzart: IP54 Umgebung: max. Umgebungstemperatur 35°C! Kabeleintritt: beide unten, Icotek Kabeltülle M63 für Kabel 23-55mm Anschlüsse: Netz - Schraubklemmen Kupfer oder Aluminium * mehrdrähtig 16mm².95mm² * Kupfer feindrähtig mit AE-Hülse: 10mm².70mm² Lasten - Schraubklemmen Kupfer oder Aluminium * eindrähtig/mehrdrähtig 6mm².95mm² * Kupfer feindrähtig mit AE-Hülse: 6mm².70mm² Abmessungen: ca. 360 x 720 x 201 (mm) (B x H x T) Gewicht: ca. 20 (Kg)
|
Schutzart (IP): |
IP54 (staubgeschützt und Schutz gegen Spritzwasser) |
|
Polzahl: |
4 (4polig, 4pol, 4p) |
|
Bemessungsdauerstrom Iu: |
90 A |
|
Anzahl der Hilfskontakte als Schließer: |
1 |
|
Bemessungsspannung: |
230 - 400 V |
|
Geeignet für Hutschienenmontage: |
nein |
|
Mit integriertem Unterspannungsauslöser: |
ja |
|
Gerätebauart: |
Komplettgerät im Gehäuse |
|
Anschlussart Hauptstromkreis: |
Schraubanschluss |
|
Position des Anschlusses für Hauptstromkreis: |
vorne |
|
Hutschienenmontage optional: |
nein |
|
Mit Ausgelöstmelder: |
ja |
|
Komplettgerät mit Schutzeinheit: |
ja |
|
Motorantrieb integriert: |
ja |
