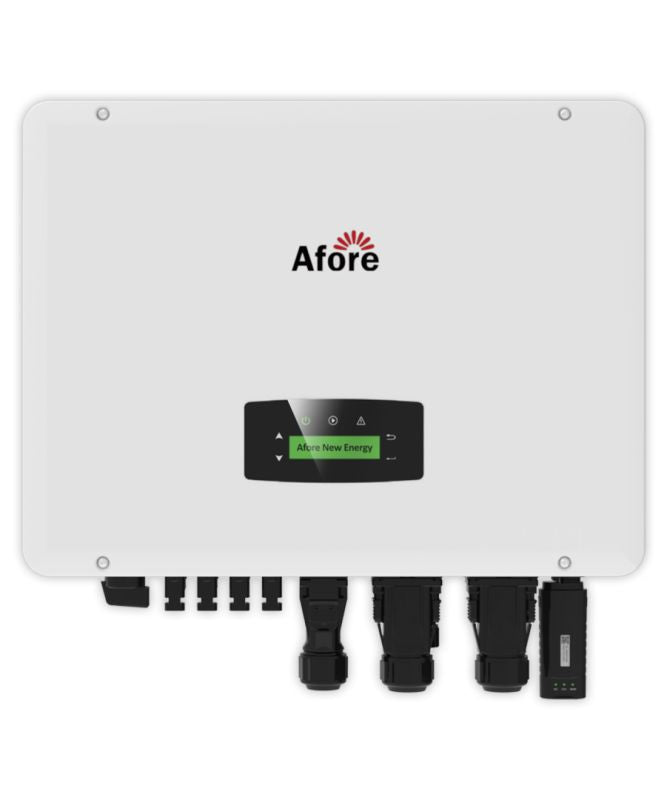

Afore AF15K-TH 3-Phasen 15kW hochvolt Hybrid-Wechselrichter: Maximale Energieeffizienz

Der AF15K-TH ist ein hochwertiger Dreiphasen-Hybrid-Wechselrichter aus der AF-Serie von Afore, entwickelt, um die Energieunabhängigkeit von Hausbesitzern und gewerblichen Nutzern zu steigern. Mit einem Leistung von 15 kW und der Kompatibilität mit Hochvoltbatterien (150-800V) bietet dieser Wechselrichter eine vielseitige und effiziente Lösung für diverse Energieanforderungen. Das robuste Aluminiumgehäuse und die benutzerfreundlichen Touch-Buttons sorgen für Langlebigkeit und einfache Bedienung. Zusätzlich ermöglichen die optionalen externen WIFI/485/GPRS-Kommunikationsoptionen eine flexible Integration in verschiedene Systeme.

Hauptmerkmale:

• Leistung: 15 kW
• Kompatibilität: Hochvoltbatterien (150-800V)
• Gehäuse: Robustes Aluminiumdesign
• Kommunikationsoptionen: Externe WIFI/485/GPRS-Optionen
• Bedienung: Benutzerfreundliche Touch-Buttons
• Induktor: Externer Induktor

Technische Daten:

Model AF15K-TH
DC-Eingangsdaten
Max. DC Eingangsleistung 22,5 kW
Max. PV Spannung 1000 V
Nenn-DC-Eingangsspannung 620 V
DC Eingangsspannungsbereich 150 - 1000 V
MPPT Spannungsbereich 150 - 850 V
Max. MPPT Spannungsbereich 500 - 850 V
Startspannung 160 V
Max. DC Eingangsstrom 20 A + 32 A
Max. Kurzschlussstrom 30 A + 48 A
Anzahl MPPT-Tracker / Strings 2 / 3
Batterieanschluss
Nennspannung der Batterie 500 V
Spannungsbereich der Batterie 150 - 800 V
Maximaler Ladungs-/Entladestrom 50 A
Maximale Lade-/Entladeleistung 15 kW
Ladekurve 3 Phasen
Kompatibler Batterietyp Lithium-Ionen / Bleisäure
AC-Ausgangsdaten
Nenn-Ausgangsleistung AC 15kW
Max. AC-Eingangsleistung 22,5kW
Maximaler AC-Ausgangsstrom 27 A
Nenn-AC-Spannung 230 / 400 V
Nenn-AC-Frequenz (Hz) 50 / 60 Hz
Power Factor 1?- 0.8 - 0.8?
Strom-THD (%) < 3 %
AC-Lastausgabe (Backup)
Nennausgangsleistung 15kW
Nennausgangsspannung 230 / 400 V
Nennausgangsfrequenz 50 / 60 Hz
Nennausgangsstrom 21,8 A
Spitzenausgangsleistung 16,5kW, 60s
THDV (bei linearer Last) < 3 %
Umschaltzeit (ms) < 10 ms
Effizienz
Europäische Effizienz 97.50 %
Maximale Effizienz 98.30 %
Batterielade-/Entladeeffizienz 98.00 %
Schutz
Schutz vor verkehrter Polung Ja
Schutz vor Überstrom / Überspannung Ja
Inselbetriebsschutz Ja
Schutz vor AC-Kurzschluss Ja
Erkennung von Leckstrom Ja
Überwachung von Erdschlussfehlern Ja
Netzüberwachung Ja
Schutzgrad des Gehäuses IP65
Allgemeine Daten
Abmessungen 588 x 426 x 250 mm
Gewicht 28 kg
Topologie transformatorlos
Kühlkonzept intelligenter Lüfter
Relative Luftfeuchtigkeit 0 - 100 %
Betriebstemperaturbereich (°C) -25 bis 60 °C
Betriebshöhe < 4000 m
Geräuschpegel < 40 dB
Standby-Verbrauch < 5 W
Anzeige & Kommunikationsschnittstellen LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G
Zertifizierung & Genehmigungen NRS97, G98/G99, EN50549-1, C10/C11, AS 4777, VDE-AR-N4105, VDE0126, IEC62040, IEC62109-1, IEC62109-2
EMV EN61000-6-2, EN61000-6-3
