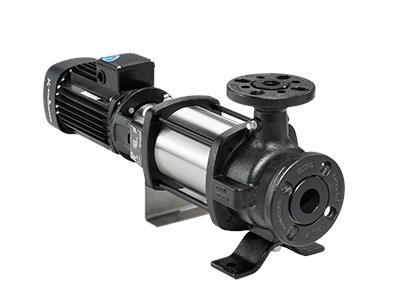

CRN 32-9 H-G05-A-V-HQQV
Horizontale Kreiselpumpe, auf Grundplatte montiert. Die Pumpe mit axialem Saugstutzen und radialem Druckstutzen kann horizontal in herkömmliche "Normpumpeninstallationen" eingebaut werden. Die Bauweise ermöglicht ein Herausziehen des Motors nach hinten, so dass das Pumpengehäuse bei Wartungs- und Reparaturarbeiten nicht von der Rohrleitung getrennt werden muss.
Die Pumpen der Baureihe CR-H sind in Anlehnung an die ASME B73.1 gefertigt. Dies gilt für die Abmessungen des Saug- und Druckstutzens sowie des Grundrahmens. Eine vollständige Übereinstimmung ist jedoch nicht gegeben.
| Art der Steuerung: | ||
| Frequency converter: | ohne | |
| Drucksensor: | nein | |
| Fördermedium: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | -20 .. 90 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| Technische Daten: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 3525 1/min | |
| Nennförderstrom: | 31 m³/h | |
| Nennförderhöhe: | 195.4 m | |
| Pumpe Ausrichtung: | horizontal | |
| Horiz. Pumpe mit axialem Eintritt: | ja | |
| GLRD Anordnung: | Einfache Gleitringdichtung | |
| GLRD Code: | HQQV | |
| Angabe der Zulassungen auf dem Typenschild: | CURUS | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| Werkstoffe: | ||
| Fußstück: | Edelstahl | |
| Fußstückwerkstoff gemäß EN-Norm: | EN 1.4408 | |
| Fußstückwerkstück gemäß ASTM: | AISI 316 | |
| Laufradwerkstoff: | Edelstahl | |
| Laufrad: | EN 1.4401 | |
| Laufradwerkstoff gemäß ASTM: | AISI 316 | |
| Lager: | SIC | |
| Werkst. Lager: | Graflon | |
| Installation: | ||
| Maximale Umgebungstemperatur: | 40 °C | |
| Max. Betriebsdruck: | 30 bar | |
| Max. Druck bei vorgegebener Temperatur: | 30 bar / 90 °C | |
| 30 bar / -20 °C | ||
| Größe des Saugstutzens: | 2 inch | |
| Größe des Druckanschlusses: | 1 inch | |
| Nenndruckstufe: | PN 40 | |
| Nennweite des Saugflansches: | 300 lb | |
| Grösse Motorflansch: | 284TC | |
| Elektrische Daten: | ||
| Std. Motor: | NEMA | |
| Bauart des Motors: | BALDOR | |
| Motorbemessungsleistung P2: | 30 kW | |
| Leistungsbedarf (P2) der Pumpe: | 30 kW | |
| Netzfrequenz: | 60 Hz | |
| Bemessungsspannung: | 3 x 230/460 V | |
| Service-Faktor: | 1.15 | |
| Bemessungsstrom: | 90/45 A | |
| Nenn-Drehzahl: | 3530 1/min | |
| IE-Wirkungsgradklasse: | NEMA Premium / IE3 60Hz | |
| Motorwirkungsgrad bei Vollast: | 93.6 % | |
| Motorpole: | 2 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 84Z04955 | |
| Sonstiges: | ||
| Nettogewicht: | 288 kg | |
| Bruttogewicht: | 373 kg | |
| Versandvol.: | 1.13 m³ |
