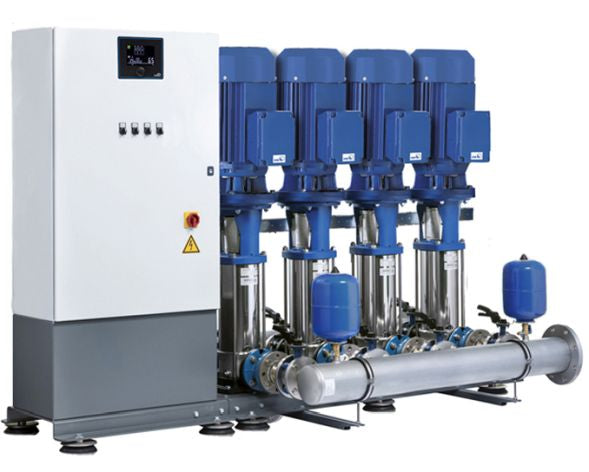

Druckerhöhungsanlage anschlussfertig, konstanter Versorgungsdruck am Verbraucher, Einschaltung druckabhängig, Ausschaltung druckabhängig, elastische Aufstellung aller Pumpen auf gemeinsamer Grundplatte und KSB BoosterCommand Pro Plus Steuerung. Entspricht DIN 1988-500.Funktion:Druckerhöhungsanlage mit konstantem Druckband des Versorgungdrucks zum Einsatz im Trinkwasserbereich. Die Anlage wird druckabhängig ein- und ausgeschaltet. Die Steuerung ist kundenspezifisch vorparametriert bei Auslieferung.Ausstattung:- 3 vertikale Movitec Hochdruckkreiselpumpen Movitec V, mit mediumberührten Teilen aus Edelstahl- KSB IE3 Motor (>= 0,75 kW)- KSB BoosterCommand Pro Plus Steuerung mit Passwortschutz gegen unbefugten Zugriff- Je ein längenverstellbarer Rückflussverhinderer pro Pumpe zur einfacheren Wartung und je eine abschließbare Absperrarmatur auf der Saug- und Druckseite jeder Pumpe- Mit Flowjet durchströmter 8-l-Membrandruckbehälter auf der Druckseite als Steuerbehälter mit Absperrarmatur und Entleerungsventil- Drucksensor zur Steuerung des Versorgungsdrucks mit Flowjet Absperrarmatur und Manometer- Bei unmittelbarem Anschluss ist ein Drucksensor mit Manometer und Absperrarmatur für Trockenlaufschutz der Anlage enthalten oder bei mittelbarem Anschluss ist der Trockenlaufschutz in der Zusatzausstattung auszuwählen. Bei mittelbarem Anschluss im Saugbetrieb ist der Trockenlaufschutz anzufragen.- Abschließbarer Hauptschalter am Schaltschrank- Saug- und Drucksammler einseitig anschließbar über Gewinde oder Rundflansch (Bei mittelbarem Anschluss im Saugbetrieb sind der saugseitige Sammler und die Rückschlagklappen nicht enthalten)- Alle Komponenten auf einer Grundplatte montiert- Pumpen schwingungsgedämpft auf Grundplatte montiert- Fußset als Höhenausgleich für unebene UntergründePumpendaten:- Fördermedium: ______________- Mediumtemperatur: 60 Grad Celsius- Anschlussart: Gewinde oder Flansch- Reservepumpe: ______________- Gesamt-Förderstrom: 13.2 m3/h- Gesamt-Förderhöhe: ______________ m- Vordruck min.: _________ bar- Vordruck max.: 8 bar- Förderstrom Pumpe: ______________ m3/h- Förderhöhe Pumpe: ______________ m- Nenndruck der Anlage: bis PN16Technik:- zul.Anlagenenddruck: 16 bar- Baureihe Pumpe: Movitec V- Baugröße Pumpe: 10/06- Leistung P2: 2.2 kW- Einschaltart: Direkt- Nennstrom: 21.7 A- Motordrehzahl: 2900 1/min- Gesamtanschl.Lstg.: 8.93 kVA- Betriebsspannung: 3ph 400 V- Netzfrequenz: EV008013- Motorschutzart: IP55- Effizienzklasse: IE3- Anlagengewicht: 244,73 kgÜberwachung/Steuerung/Regelung:- Funktionsüberwachung Drucksensor- Störungsquittierung manuell oder automatisch- Eingebauter Motorschutz- Rohrbruchdetektion: Anlage schaltet ab, wenn Solldruck nicht erreicht werden kann- Funktionslauf parametrierbar- Grundlast/Spitzenlastbetrieb einstellbar- Betrieb Mit/Ohne Reservepumpe wählbarBedienung/Anzeige:- Hintergrundbeleuchtetes Farbdisplay mit sensitivem Navigationsknopf zur Symbolanzeige Betrieb/Störung/Fehlermeldung- Menüführung mit Symboldarstellung, Anzeige von Betriebsparametern bzw. Einstellung von Sollwert und Betriebsart der Pumpen- Standard Bluetooth-Anschluss für App-Bedienung möglich- Anzeige von Pumpenstatus und Druck-Istwert- Betriebsstundenzähler je Pumpe- Betriebsstundenzähler für Gesamtanlage- Schaltspielzähler je Pumpe- Notbetrieb-0-Automatik pro PumpeKommunikation/Schnittstellen:- 1 Digitaleingang für externen Trockenlaufschutz- 2 potenzialfreie Digitalausgänge für Sammelstörmeldung (Alarm oder Warnung)- Pro Pumpe einen potentialfreien Digitalausgang für Pumpe in Betrieb- Pro Pumpe einen potentialfreien Digitalausgang für Pumpe in Störung- Standard Bluetooth-Anschluss für App-Bedienung möglich- Anzeige am Display:o Systemdrucko Status Trockenlaufschutzo Vordrucko Alarme und Warnungen (inkl. Historie)Bussysteme (Standard):- Modbus RTUBussysteme (optional):- BACnet MS/TP- Profibus DPWerkstoffe:- Pumpe: medienberührte Bauteile aus Edelstahl- Verrohrung: Edelstahl- Armaturen: Messing oder Edelstahl, trinkwassergeeignet- Grundplatte: Stahl pulverbeschichtetZertifizierung:Die Anlage ist für Trinkwasser geeignet. Zertifizierungen nach ACS (Frankreich) und WRAS (England) sind vorhanden. Die Rückflussverhinderer und Absperrklappen bis DN50 sind DVGW-zugelassen. Die metallenen Werkstoffe entsprechen der Positivliste der metallenen Werkstoffe des Umweltbundesamtes (UBA).Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit hygienisch behandeltem Wasser unterzogen und nach der Prüfung verschlossen. Während des Tests überprüft KSB kontinuierlich die Qualität des Testwassers. Prüfzeugnis auf Wunsch erhältlich.Maße und Anschlüsse:Saugseite: G 2Druckseite: G 2Bestellinformationen:Fabrikat: KSBBaureihe: DeltaMacro FBaugröße: 3-10/06Artikelnummer: 05082906EAN/GTIN: 4031932388030Materialpreisgruppe: LD
